Как измерить износ велосипедной цепи и что потом с этим делать?

Из всех расходников на велосипеде самым не очевидным является цепь. Износ тормозных колодок, покрышек или грипс вполне заметен визуально, а вот понять, когда наступил подходящий момент для замены цепи, может далеко не каждый.

Износ цепи становится заметным только тогда, когда он приводит к износу звезд, из-за которого начинают проскакивать передачи и дальнейшая езда на велосипеде становится невозможной. Восстановление велосипеда в таком плачевном состоянии влетит в копеечку, ведь менять придется не только цепь, но и кассету, передние звезды и ролики заднего переключателя. Итоговая сумма ремонта, конечно, не будет сопоставима со стоимостью нового велосипеда, тем не менее всех этих трат можно избежать, если вовремя менять цепь и кассету.

Сколько километров может прослужить велосипедная цепь?

В зависимости от качества, стиля и мест катания велосипедная цепь может прожить от 100 до 5000 км. Считается, что на горном велосипеде цепь живет в среднем 1000-1200 км, при достижении указанного пробега ее следует заменить на новую. Если Вы не ездите по грунту и в дождь предпочитаете сидеть дома, то ресурс цепи может увеличиться до 2000-2500 км.

Лично у меня (на моем гибридном велосипеде bergamon helix 2.4) цепь в среднем живет 1500 — 2000 км.

Не забывайте, что цепь может прослужить намного дольше если ее вовремя чистить и правильно смазывать.

Способы для измерение износа цепи:

1. Специальный калибр

Для точного определения уровня износа цепи существуют специальные калибры, которые показывают удлинение в процентах: 0, 0.5, 0.75 или 1.

Пользоваться калибром проще всего, достаточно вставить его в цепь и посмотреть проваливается ли калибр в цепь или нет.

  • Если калибр не помещается со стороны от 0,5 до 0, 75 — то это означает новую цепь.
  • Если же калибр проваливается в цепь со стороны от 0,5 до 0,75 — это показывает, что цепь пора менять.
  • Если калибр будет проваливаться в цепь со стороны от 0,75  до 1 — то скорее всего вместе с цепью придется заменить и кассету. Если же калибр будет еще и свободно болтаться, тогда точно придется помимо кассеты, цепи заменить и передние звезды, что конечно влетит в копеечку.

Также бывают более точные калибры, например на фото выше — синий калибр от Park Tool он показывает конкретную цифру растяжения цепи, что конечно более удобно, но я считаю не нужно обычному любителю велосипеда.

А если калибра нет, то можно воспользоваться штангенциркулем или даже обычной рулеткой.

3 способа измерения длины цепи

2. Штангенциркуль

Устанавливаем на штангенциркуле 119 мм, просовываем его в цепь внутренними губками и раздвигаем их до упора. Смотрим результат:

  • Если от 119,7 до 120,6 мм — нормальный износ, замена цепи не требуется.
  • Если от 120,6 до 120,9 мм — требуется замена цепи, возможен период приработки новой цепи к старой кассете и взаимно.
  • Если более 120,9 мм — надо менять и цепь, и кассету.

3. Рулеткой или линейкой

Длина одного звена цепи равна 0,5 дюйма, но измерять только по одному звену очень неудобно, обычно измеряют длину 24-х звеньев (304,8 мм). Для измерения снимаем цепь с велосипеда и кладем на ровную поверхность, замеряем 24 звена:

  • Если ровно 304,8 — новая цепь.
  • Если от 304,8 до 306,4 мм — цепь в норме.
  • Если от 306,4 до 307,9 мм — цепь изношена. Если ее заменить сейчас, то поначалу возможны небольшие проблемы из-за несоответствия шага новой цепи и старых звездочек. Через некоторое время цепь и звездочки должны приработаться друг к другу.
  • Если 307,9 мм или больше — цепь сильно изношена, кассета и система, скорее всего, тоже. Если заменить только цепь, то процесс приработки может затянуться. Лучше поменять кассету и систему вместе с цепью.

По мне — это самый неудобный способ. Я бы рекомендовал купить калибр, благо стоит он просто копейки и без лишних проблем следить за состоянием своей трансмиссии.

Способы замены велоцепи

Существует, как минимум два подхода к процессу замены цепи.

Одни велосипедисты придерживаются правила замены цепи при достижении ею износа в 0.75%, а другие

меняют цепи «по кругу».

Круговая замена цепей потребует от Вас больше времени и внимательности, а так же будут необходимы некоторые первоначальные вложения. Суть этого метода состоит в том, что вместе с новыми цепью и кассетой (с новым велосипедом) покупаются еще 2 новые цепи (всего получается 3 цепи) и далее они меняются по кругу каждые 400-500 километров. Таким образом, пробег каждой из трех цепей может дойти до 1600-1800 км и далее снова покупаются новые цепи и кассета. Плюс этого метода в том, что не нужно ждать пока новая цепь притрется, в любой момент времени все работает идеально. Меняя цепь вовремя Вы увеличиваете ресурс трансмиссии и экономите деньги.

По материалам: Горные вершины, Велотавр

(Visited 27 679 times, 60 visits today)

Измерители износа цепи

О ГАРАНТИИ

Мы являемся официальными представителями представленных во всех магазинах DOUBLE SPORTS брендов, поэтому предоставляем гарантию на все продаваемые товары и является официальным дилером представленных брендов.

Срок действия гарантии начинается со дня покупки товара у дилера. Гарантия распространяется только на первоначального владельца и не подлежит дальнейшей передаче прав.

Важно помнить, что гарантия не распространяется на естественный износ изделия, а также на дефекты, неисправности или иные случаи, возникшие в результате ненадлежащего обращения, несчастного случая, неправильной сборки или обслуживания изделия, любых изменений, модификаций, механического воздействия на товар или его компоненты.

Подробное описание условий предоставления гарантии вы можете найти в документации к приобретенному товару и/или на сайте соответствующего производителя.

Для того, чтобы воспользоваться гарантией на товар, вам необходимо правильно и максимально подробно заполнить заявку на предоставление гарантийного ремонта/обмена товара. В заявке должны быть указаны модель и серийный номер изделия, дата покупки, чек/ордер на товар и фотографии/видео поломки.

Для покупателей, которые заказали товар в нашем интернет магазине, важно помнить, что при получении заказа в присутствии курьера или в терминале транспортной компании покупатель обязан проверить внешний вид изделия на предмет отсутствия физических дефектов (царапин, трещин, сколов и т.

п.) и полноту комплектации. После получения товара претензии по этим вопросам не принимаются.

14 ДНЕЙ НА ВОЗВРАТ

Напоминаем, что вы можете вернуть или обменять любой купленный в Double Sports товар в течение 14 дней со дня покупки Согласно ст. 25, п. 2 Закона РФ «О защите прав потребителей». Это можно сделать в любом магазине нашей розничной сети  Возврат стоимости товара удовлетворяется в течение 3 рабочих дней с нашей стороны, далее может занимать от 3-10 дней со стороны принимающего банка (если транзакция проходила по терминалу).  При себе необходимо иметь чек и паспорт, а возврат денежных средств производится тем способом, которым производилась оплата.

Конечно же, товар, подлежащий возврату не по гарантии, должен иметь полную изначальную комплектацию и соответствующий внешний вид.

КАК БЫТЬ, ЕСЛИ ВЫ КУПИЛИ ТОВАР ЧЕРЕЗ ИНТЕРНЕТ-МАГАЗИН И ХОТИТЕ ВЕРНУТЬ?

Вы можете вернуть товар при получении заказа в транспортной компании или отдать его курьеру, который осуществляет вам личную доставку, если товар вам не подошел по размеру, например.

Если вы решили вернуть товар после того, как забрали его домой, вам нужно направить заявление на возврат или обмен товара (с указанием номером интернет заказа) на почту [email protected] Заявление будет обработано в течение суток, менеджер свяжется с вами для уточнения деталей. При возврате купленного товара транспортной компанией, возврат средств осуществляется за вычетом транспортных расходов на доставку.

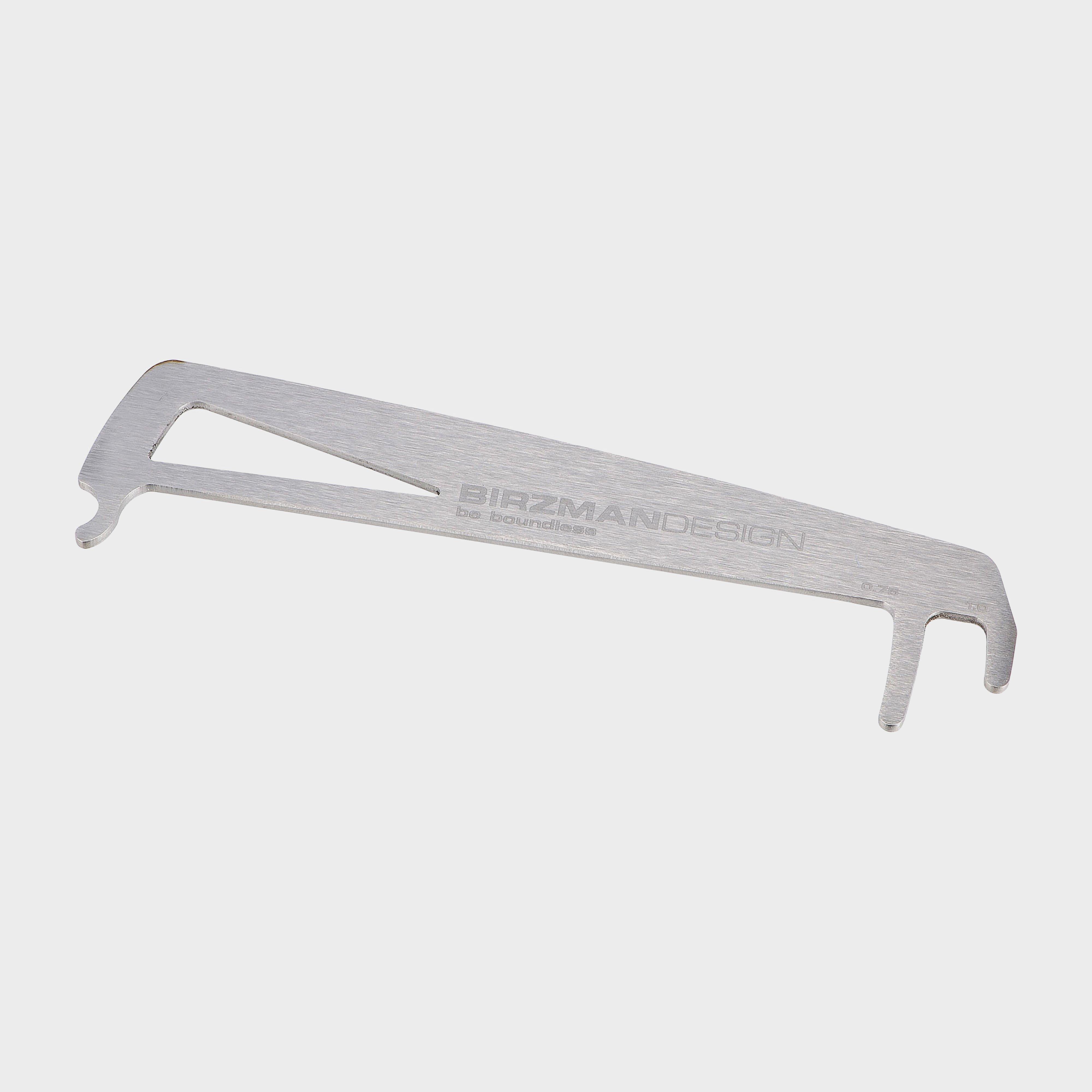

Измеритель износа цепи Birzman Chain Wear Indicator (BM10-ST-CC-01)

Описание

Инструмент позволяет легко определить износ цепи и вовремя сменить ее на новую. Достаточно важный момент в процессе эксплуатации велосипеда - вовремя определить степень износа цепи для её замены. Если этого не сделать, то изношенная цепь может повлечь за собой ускоренный износ звёзд кассеты и переключателя. С помощью Chain Wear Indicator вы моментально определите изношенность цепи в пределах 0.75% и 1%! Сам инструмент выполнен с идеальной точностью на станке.

Материалом служит нержавеющая сталь, которая не боится масла и грязи, легко чистится и не изнашивается.

Характеристики

СПЕЦИФИКАЦИЯ
тип товара Измеритель износа цепи
производитель Birzman
color (цвет) Silver (Серебристый)
единицы измерения шт.
weight (вес) 15 г
brutto (вес в упаковке) 46 г
страна производитель Тайвань
ОБЩИЕ ХАРАКТЕРИСТИКИ
гарантия от производителя 12 месяцев
материал изготовления сталь
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
габариты упаковки 21 x 9. 5 x 0.5 см
комплектация Измеритель износа цепи Birzman Chain Wear Indicator (BM10-ST-CC-01) - 1шт.
размер (ш x в x г) 130.7 x 40 x 2 мм

Страница не найдена - СНЕГ-Boardshop

Традиционный прогиб, с которым выпускались все первые модели сноубордов. Когда доска лежит на плоскости, то ее  центральная часть изогнута кверху и не соприкасается с поверхностью. Носок и хвост также приподняты кверху, точек соприкосновения с поверхностью в ненагруженном состоянии две:  одна ближе к хвосту А, вторая – к носу В. В нагруженном состоянии контактная длина доски со снегом становится максимальной , что дает очень точное управление и надежную закантовку даже на самом жестком склоне и на высокой скорости.

Благодаря кэмберу доска получает отличный щелчок, поэтому многие продвинутые фристайлеры выбирают доски с кэмбером для прыжков. Единственное «но» кэмбера – это то, что он более требователен и учиться поворачивать на нем сложнее.

Известен также как обратный кэмбер. Доска имеет изогнутую форму, которую можно сравнить с бананом или луком для стрельбы. На доске с рокером гораздо легче поворачивать, не боясь  поймать кант. На пушистом снегу такая доска всплывает, как серф на воде.

Сейчас чистый рокер, как правило, используется на широких досках, предназначенных для катания в паудере (пушистом целинном снегу). Рокер также популярен среди фристайлеров, особенно тех, кто предпочитает не прыжки, а трюки на разных конструкциях в сноуборд-парках или в городе (джиббинг), например, скольжения по перилам.

Это плоский или нулевой прогиб: в ненагруженном состоянии доска полностью соприкасается с поверхностью, приподняты только нос и хвост. Прогиб флэт хорош по-своему: он устойчив, повороты на нем даются легче, чем на кэмбере, а закантовка на нем более цепкая, чем на рокере.

В какой-то момент производители поняли, что совместив в одной доске разные прогибы, они соединят их достоинства и смогут делать модели, максимально «заточенные» под определенный стиль катания.

Каждый новый гибрид получал свое название, и сейчас таких названий уже больше сотни. Информацию о том, что несет сноубордисту тот или иной гибридный прогиб всегда можно найти на официальных сайтах производителя конкретного сноуборда.

YC503 Измеритель износа цепи BIKE HAND - YC-503

YC503 Измеритель износа цепи BIKE HAND - YC-503 - фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать

Артикул: YC-503

Код для заказа: 877502

Только самовывоз Код для заказа 877502 Артикулы YC-503 Производитель BIKE HAND Ширина, м: 0. 05 Высота, м: 0.002 Длина, м: 0.14 Вес, кг: 0.04 Наличие товара на складах и в магазинах, а также цена товара указана на 15.05.2021 15:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена - действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах - розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

220db17951b50a22204d3bb21343619f

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Оформить заказ

Датчик износа роликовой цепи для роликовых цепей ANSI B29


При покупке датчика износа роликовой цепи важно помнить, что эти датчики должны быть абсолютно точными из-за того простого факта, что они используются для высокоточных роликовых цепей. Компания USA Roller Chain and Sprockets предлагает новый лидирующий в отрасли прибор для измерения износа роликовых цепей, изготовленный с соблюдением высочайших допусков. Он не только очень прост и удобен в использовании, но и благодаря тому, что он изготовлен из прочной стали, также чрезвычайно прочен и может использоваться несколько раз в течение многих лет.Его также можно использовать как открывалку для бутылок!

Как использовать датчик износа роликовой цепи

Этот датчик износа роликовой цепи чрезвычайно прост, прост и быстр в использовании. Первое, что вам нужно, это измерить шаг и идентифицировать вашу роликовую цепь, это показано на фотографии ниже.

Как вы можете видеть, эта цепь имеет шаг 1,00 ", поэтому это роликовая цепь ANSI # 80.
Таблица шагов стандартных размеров цепи

# 35

# 40

# 50

# 60

# 80

# 100

0. 375 " 0,500 " 0,625 " 0,750 " 1.000 " 1,250 "
# 120 # 140 # 160 # 180 # 200 # 240
1.500 " 1,750 " 2.000 " 2,250 " 2.500 " 3.000 "

Затем вы просто вставляете датчик износа цепи между роликами, как показано на фото ниже. Для справки на измерителе износа есть маркировка для каждого размера ANSI роликовой цепи. Если рынок шага калибра для роликовой цепи останавливается на этом размере цепи без проскальзывания через ролик, все в порядке.Однако, если он переходит к следующему этапу, значит, цепь растянулась выше точки безопасности, и ее следует немедленно заменить.

Пример: на фотографии выше у нас есть роликовая цепь № 80, и датчик износа цепи остановился на правильном шаге для роликовой цепи № 80, если бы он перешел к следующему этапу, пора было бы заменить эту цепь. .

Почему важен датчик износа роликовой цепи

Важно следить за износом роликовой цепи до того, как он станет проблемой, чтобы предотвратить простои, ненужный износ звездочек и избежать угроз безопасности.Есть также другие индикаторы износа, на которые следует обращать внимание при использовании измерителя износа роликовой цепи.

Износ боковой пластины:

Когда цепь движется по гусенице или по поверхности без направляющей цепи UHWM (которую мы также имеем в наличии), она может изнашивать боковые пластины. Если износ боковой пластины превышает 5%, необходимо заменить цепь как можно скорее.

Треснувшие пластины:

Это может произойти при внезапной ударной нагрузке на цепь или при ее перегрузке.Как можно скорее поговорите с сотрудником службы поддержки заказчиков роликовых цепей в США, потому что в этом случае цепь необходимо не только заменить, но, возможно, даже изменить ее размер.

Удлиненные отверстия:

Это может произойти из-за большой перегрузки. В этом случае необходима роликовая цепь большего размера или другого типа, прежде чем произойдет полный обрыв.

Комплект индикатора износа цепи - Tsubaki Power Transmission, LLC.

Комплекты индикаторов износа цепи Tsubaki предназначены для простого измерения удлинения роликовой цепи при износе, обычно называемого «растяжением».Эти комплекты доступны как для роликовых цепей ANSI, так и для британских стандартов.

Обнаружение и измерение удлинения цепи при износе критически важно для обеспечения надежной работы промышленных цепей. Хотя пользователи обычно используют рулетку или линейку, более эффективно использовать специализированный инструмент, чтобы определить, требует ли цепь замены.

Причины износа промышленных роликовых цепей

Несмотря на распространенные заблуждения, цепи не растягиваются со временем при номинальных нагрузках.Удлинение роликовой цепи происходит по мере износа материала на штифтах и ​​втулках цепи, создавая больше пространства между этими компонентами. Этот износ может произойти из-за многих факторов, таких как:

  • Недостаточная смазка цепи
  • Плохое обслуживание
  • Скоростные операции
  • Частые тяжелые нагрузки
  • Экстремальные температуры
  • Воздействие абразивных сред

Измерение износа цепи

Понимание того, как правильно измерить удлинение цепи при износе, поможет заранее обеспечить оптимальную производительность.При отсутствии контроля износ цепи может в конечном итоге привести к проскальзыванию, снижению производительности оборудования и нежелательному простою.

Вместо линейки или рулетки специалисты рекомендуют использовать специализированный измерительный инструмент, обеспечивающий более точный индикатор износа цепи. Для обеспечения точности измерения цепь должна быть натянутой. В большинстве промышленных роликовых цепей предельным сроком службы, требующим замены цепи, обычно считается 1,5–2%.

Индикатор износа цепи Цубаки для ANSI и британского стандарта

Использование наших индикаторов износа цепи в рамках регулярного технического обслуживания завода упростит операции по техническому обслуживанию цепи и обеспечит оптимальную работу оборудования.

Комплекты для индикации износа цепи включают:

  • 5 Инструменты для измерения износа цепи
  • Направляющая индикатора износа цепи
  • Износомер диаметра ролика
  • Инструмент для измерения ширины

Направляющая индикатора износа цепи

Чтобы максимально использовать возможности инструментов индикатора износа цепи Tsubaki, следуйте этим советам:

  • Цепи изнашиваются неравномерно, поэтому измерение цепи в нескольких местах обеспечит наиболее точные измерения.
  • Проверьте износ цепи во время планового технического обслуживания.
  • Для обеспечения оптимального срока службы цепи и максимального времени безотказной работы рекомендуется заменять цепи до того, как удлинение достигнет 1,5–2%.

Мы рады предложить наши комплекты для износа цепей как в соответствии со стандартом ANSI, так и в соответствии с британским стандартом.

Стандарт ANSI

  • Номер детали ANSICHAINWEARINDIC
  • Включает инструменты размером 35-80
  • Таблица измерения износа цепи
  • Датчик износа диаметра ролика

Британский стандарт

  • Номер детали P / N BSCHAINWEARINDICA
  • Включает инструменты размером 06B-16B
  • Таблица измерения износа цепи
  • Датчик износа диаметра ролика

Инструкции по использованию комплекта индикатора износа цепи Tsubaki

Чтобы в полной мере использовать набор индикаторов износа цепи Tsubaki, выполните следующие простые шаги:

  1. Вам понадобятся: индикатор цепи, индикатор износа цепи, инструмент для измерения диаметра и ширины.
  2. Найдите штамп на внешней стороне роликовой цепи, чтобы определить размер роликовой цепи.
  3. Выберите индикаторный инструмент того же размера, что и роликовая цепь.
  4. Туго натяните цепь.
  5. Используйте индикатор износа цепи в комплекте, чтобы определить степень удлинения, поместив задний конец индикаторного инструмента вокруг одного звена и слегка положив его вдоль натянутой цепи. Индикатор будет находиться между звеньями и показывать красный или зеленый цвет в зависимости от величины удлинения.Зеленый цвет означает отсутствие измеримого удлинения, а красный означает, что цепь нуждается в замене.
  6. Используйте инструменты для измерения диаметра ролика и ширины звена ролика, чтобы измерить диаметр и ширину звена в соответствии с размерами, указанными на передней панели инструмента. Поместите его поверх ролика, чтобы измерить диаметр ролика, и поместите его внутри звена ролика, чтобы убедиться, что ширина ролика все еще находится в пределах желаемого допуска.

Как использовать комплект для измерения износа цепи Видео

Индикатор износа цепи

Характеристики продукта

  • Изготовлен из прецизионной стали, вырезанной лазером.
Как использовать инструмент:
  • Изношенная цепь плохо смещается и вызывает чрезмерное повреждение звездочек. Этот инструмент представляет собой манометр, предназначенный для точного определения износа цепи.
Важно!
  • Измерение: от 0 до 0,6% - отсутствие износа цепи. от 0,7 до 1,2% цепь изношена и ее необходимо заменить.

Профили

* Изображения товаров являются символическими.Все размеры указаны в миллиметрах, а вес - в граммах. Все перечисленные размеры могут отличаться по допускам.

Использование (картинки)

Использование

(видео)

  • Новые передовые технологии

    Использование новых технологических методов и материалов высшего качества приводит к созданию инструментов с длительным сроком службы, конструкция безопасности обеспечивает ремонт без повреждений, индивидуальные решения, отличная эффективность, современные материалы и эргономичный дизайн обеспечивают красивый внешний вид и безопасность использовать.
  • Индивидуальные решения для превосходных результатов

    Наши решения предлагают адаптируемость к деталям велосипеда всех производителей. Наши традиции, собственный дизайн, постоянное техническое развитие и современные технологии позволяют нам быть на шаг впереди.
  • Превосходная долговечность

    Ручные инструменты Unior выполняют многие работы быстрее и облегчают работу в тесноте. Они адаптированы для работы на последних моделях велосипедов.

Датчик износа цепи - Продукция

Измеритель износа цепи Filzer, изготовленный из высококачественной хромомолибденовой стали, вырезанной лазером, предназначен для простой проверки вашей цепи на степень износа.

  • Изготовлен из высококачественной хромомолибденовой стали
  • 4 уровня показателей износа (0%, 0,5%, 0,75% и 1,0%)
  • Простота использования

Когда цепь требует замены?

Обратитесь к производителю цепи, чтобы узнать рекомендуемые критерии замены. Обычно рекомендуется заменять цепи после того, как они изношены на 0,75% или 1,00%.

Как работает датчик износа цепи Filzer?

Расстояние между звеньями новой цепи составляет ровно 1 дюйм для большинства велосипедных цепей.По мере износа цепи она «растягивается» и расстояние между звеньями увеличивается. Датчик откалиброван для индикации износа 0,00%, 0,50%, 0,75% и 1,00%.

Как пользоваться датчиком?

Установите датчик на вашу цепь и прочитайте процент износа на индикаторе износа. Значение, которое носит цепочка, считывается с ее вершины.

  • Изготовлен из высококачественной хромомолибденовой стали
  • 4 уровня показателей износа (0%, 0,5%, 0,75% и 1.0%)
  • Простота использования
Инструкции

Когда нужно заменить цепь?

Обратитесь к производителю цепи, чтобы узнать рекомендуемые критерии замены. Обычно рекомендуется заменять цепи после того, как они изношены на 0,75% или 1,00%.

Как работает датчик износа цепи Filzer?

Расстояние между звеньями новой цепи составляет ровно 1 дюйм для большинства велосипедных цепей. По мере износа цепи она «растягивается» и расстояние между звеньями увеличивается.Датчик откалиброван для индикации износа 0,00%, 0,50%, 0,75% и 1,00%.

Как пользоваться датчиком?

Установите датчик на вашу цепь и прочитайте процент износа на индикаторе износа. Значение, которое носит цепочка, считывается с ее вершины.

Вопрос? Комментарий? Дайте нам знать!

Как проверить цепь велосипеда на износ и растяжение

На велосипеде не так много компонентов более важных, чем его цепь.Однако легко упустить из виду износ цепи, который может вызвать серьезную неэффективность трансмиссии и даже риск ее выхода из строя.

Взаимодействуя с зубьями как ваших звездочек, так и звездочек, цепь передает энергию, производимую вашими ногами, на заднее колесо. При этом его ролики и штифты будут медленно изнашиваться. Длина цепи, которую часто называют растянутой, на самом деле останется прежней, но ее способность выполнять свою работу будет становиться все меньше и меньше, пока в конечном итоге вы не обнаружите, что ваши шестерни скользят.

В значительной степени зависит от условий, в которых вы катаетесь, и от количества уборок, с которым вы можете беспокоиться, его срок службы трудно предсказать. К счастью, есть способы точно диагностировать ваше состояние.

Если ваша цепь слишком изношена, пострадает переключение передач, а также состояние ваших звездочек, кассеты и опорных колес. Тем не менее, замените его, пока он не слишком износился, и вы продлите срок службы других частей вашей трансмиссии. Большинство производителей рекомендуют заменять цепь после того, как зазор между роликами увеличится (из-за износа) на 0.75%.

Следуйте нашему руководству, чтобы узнать, находится ли ваша цепь в боевой форме.

Как проверить цепь велосипеда на износ

1. Проверьте свою цепь с помощью устройства проверки цепи

Существуют различные инструменты для измерения износа цепи; от регулируемых манометров до цифровых штангенциркулей и простых вставных моделей. Все выполняют одинаковую работу по измерению износа роликов между короткими участками цепи.

Устройство для проверки цепи Park Tool CC-3 £ 29,99

Устройство проверки цепи LifeLine £ 3.49


Проста в использовании, вы просто вставляете их между заданным количеством ссылок. Вставляемые модели подходят с одной стороны, если второй конец также упадет, это обычно указывает на износ 0,75% и 1%; он будет отмечен на инструменте, в то время как более сложные датчики могут потребовать от вас расширения, чтобы получить более точные показания.

Купите рекомендованную программу Park Tool CC-2 Chain Checker за 29,99 фунтов стерлингов в Wiggle или более дешевый индикатор износа цепи Lifeline за 3 фунта стерлингов.49.

2. Проверить на износ без инструментов

Наденьте вашу цепь на самую большую переднюю звезду. Найдите в середине участка цепи точку, которая входит в зацепление с зубьями передней звезды. Это будет около 3 часов. Постарайтесь оторвать цепь от передней звезды.

Новая цепь незначительно отделяется от ведущей звезды

Если вы видите больше, чем полоску дневного света, это хороший признак того, что ваша цепь изношена.См. Изображения выше и ниже для сравнения.

Изношенная цепь легко снимается с передней звезды.

Это только приблизительное и готовое руководство, поэтому, если вы заметите значительный пробел, сейчас самое время попросить велосипедный магазин, чтобы он проверил его более точно, или действительно инвестировать в инструмент для его устранения. сам. Это 10-секундная работа, которая может сэкономить вам состояние. Инструмент окупится в кратчайшие сроки.

Датчик износа цепи - цепь и приводы

Датчик износа цепи FB позволяет отслеживать износ цепи при каждом обслуживании и предпринимать любые необходимые действия.

Датчик FB - это индикатор степени износа цепи, показывающий износ цепи с шагом 1/4 процента от 0% до 4% износа с красным предупреждающим окном, появляющимся при 2%. Измерители износа цепей старого образца говорят только о том, что цепь изношена или не изношена.

Датчик FB предупреждает вас о том, что цепи могут быть изношены до следующего обслуживания. Датчик FB обеспечит единообразие всей вашей сервисной команды. Он работает на всех шагах от 3/8 до 3 дюймов.

Профессиональные датчики износа цепей FB - это удобный инструмент, используемый для измерения удлинения цепи (износа цепи) в пластинчатой ​​цепи с шагом бритвы, цепи вилочного погрузчика и роликовой цепи.Измеритель цепи FB широко используется инженерами и техническими специалистами по обслуживанию вилочных погрузчиков и другого погрузочно-разгрузочного оборудования для отслеживания износа цепи при каждом обслуживании. Он используется для тщательной проверки подъемного оборудования в соответствии с правилами LOLER и PUWER.

Профессиональный датчик износа цепи FB позволяет техническим специалистам выявлять потенциальный отказ цепи задолго до следующего обслуживания. Это позволяет быстро и легко решить, может ли цепь быть опасно изношена до следующего обслуживания, и предотвращает опасную эксплуатацию оборудования.Если обнаруживается чрезмерный износ цепи, ее необходимо заменить. Датчик выполняет обязанность специалиста по обслуживанию информировать владельца машины об изношенных и потенциально опасных компонентах и ​​передает им ответственность за принятие мер.

Выдача профессиональных датчиков износа цепей FB всем вашим инженерам также устанавливает уровень согласованности для всей сервисной группы. FB Chain Gauge может использоваться во многих отраслях и приложениях, где измерение работоспособности цепи имеет решающее значение для сокращения времени простоя и стоимости потенциальных поломок из-за сбоя цепи.

Свяжитесь с нами по поводу датчика износа цепи

Пожалуйста, свяжитесь с нами, используя форму ниже, или отправьте нам письмо по электронной почте.

Что такое индикаторы износа роликовой цепи?

Роликовые цепи как метод передачи механической энергии, как и любая механическая система, подвержены износу с течением времени и при продолжительной эксплуатации. То, насколько она изнашивается, зависит от ряда факторов, в том числе от того, смазана ли цепь должным образом, и от величины нагрузки, среди прочего.

Этот индикатор износа цепи от US Tsubaki разработан для быстрой и простой оценки износа цепи.

Итак, как определить, имеет ли роликовая цепь значительный износ, а какой - слишком большой? Лучшим показателем износа является удлинение цепи, которое на самом деле показывает, насколько сильно изношены пальцы и ролики цепи.

Роликовые цепи со временем изнашиваются до такой степени, что требуют замены. Типичный эталон для этого составляет от 1,5 до 2% (от 12,180 дюйма / фут до 12,240 дюйма)./ фут) удлинение. Цепи могут работать до тех пор, пока их удлинение не достигнет 3%, но в этот момент они подвергаются повышенному риску неоптимальной работы. Например, когда цепи со временем изнашиваются, шаг увеличивается, делая их более рыхлыми и податливыми, что может добавить нестабильности в виде люфта в системе.

Индикатор износа цепи показывает пользователям, в порядке ли цепь (нет удлинения), если она частично удлинена, но все еще годна для использования (0,7%), или цепь нуждается в замене (1,5%).

Простой и эффективный способ измерения износа цепи - использование индикатора износа цепи.По сути, это своего рода инструмент, который измеряет износ цепи в зависимости от зазора между двумя роликами. Его можно использовать для вставки инструмента (индикатора или датчика износа цепи) в пространство между двумя роликами. Но сначала вам нужно знать размер ANSI цепи, которую вы используете, чтобы получить правильное чтение. Если инструмент останавливается на размере ANSI и не проскальзывает, значит, цепь все еще годна для использования. Однако, если инструмент проходит через эту точку и движется к следующему большему размеру, это признак того, что цепь растянулась за пределы своего нормального уровня и ее следует заменить.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
