Нюансы, возникающие при установке велокомпьютера на байк

Отредактировано: 17.05.2021

В предыдущей статье мы рассмотрели вопросы о том, как выбрать велокомпьютер и на что при этом обратить внимание.

Теперь рассмотрим, как его правильно установить на велосипед.

Если Вы купили GSM-велокомпьютер или используете для этих целей смартфон с соответствующей программой – то особых вопросов по установке нет.

Для смартфона вообще проще всего купить велосумку с креплением на верхнюю трубу рамы и специальным отсеком сверху для его установки или дополнительные крепления для телефонов.

У GSM-велокомпьютеров в комплекте поставки идут специальные платформы для крепления на руле или выносе. В случае необходимости их можно найти так же в интернете.

В крайнем случае, положите такой компьютер или смартфон просто в карман или сумку – он все равно будет всё считать, просто результаты можно посмотреть только на остановке или после поездки.

Основные вопросы установки касаются только магнитных велокомпьютеров.

Они бывают двух типов: проводные и беспроводные.

Основной принцип работы обоих типов в подсчете количества оборотов колеса. Затем, зная длину окружности колеса, количество оборотов и время, компьютер рассчитывает все остальные параметры: пройденное расстояние, скорость, время в пути и т.д. и т.п. Некоторые модели считают и помнят до 50 различных параметров.

Как считаются обороты колеса.

Этим занимаются, идущие в комплекте: геркон, устанавливаемый, например, на ногу передней вилки, и магнитик, крепящийся на спицах колеса.

Что такое геркон и принцип его работы.

Геркон (герметичный контакт) – это электромеханическое устройство, в котором в герметичную колбу спрятаны контакты, замыкающие электрическую цепь при воздействии магнитного поля.

Когда Вы включаете компьютер и начинаете поездку, контакты геркона разомкнуты. В момент прохождения магнитика, закрепленного на спице, мимо неподвижного геркона происходит замыкание контактов, и компьютер считает один оборот колеса. Колесо провернулось дальше – магнит ушел от геркона. Магнитное поле перестало воздействовать на его контакты — цепь разомкнулась.

Исходя из понимания этой механики, возникают основные требования к установке магнита и геркона.

Рассмотрим их по очереди.

Какое должно быть расстояние между магнитом и герконом

В зависимости от чувствительности геркона и силы магнита расстояние между ними должно быть от 2 до, максимум, 8-10 мм. Более точно смотрите инструкцию к своему велокомпьютеру. Обычно ставят на расстоянии 3-5 мм.

Магнит должен располагаться по центру геркона, если в инструкции не указано иное. Если он проходит мимо геркона выше или ниже – счетчик будет считать неправильно.

Аналогично и при развороте магнита вокруг спицы. Если он «отвернется» от геркона, то показания станут неправильными.

После установки тщательно протестируйте точность подсчета герконом количества прохождений магнита и оборотов колеса. Просто покрутите колесо вручную и посмотрите, правильно ли считает компьютер. Обратите внимание, чтобы при вращении колеса магнит не цеплял геркон.

В каком месте на спице ставить магнит: ближе к ободу или к оси?

Если устанавливать магнит на спице ближе к ободу, то расстояние от него до ноги вилки с герконом, будет значительно больше, чем требуемые 5 мм и геркон может просто не сработать.

Далее. При креплении магнита на спице ближе к ободу, резко возрастает действующая на него при движении центробежная сила и вероятность внешнего воздействия веток, травы, грязи и т.п., что может сдвинуть или развернуть магнит вокруг спицы по отношению к геркону, а это, опять же, повлияет на показания.

Поэтому лучше всего ставить магнит на расстоянии порядка 10-15 см от оси колеса. Смотреть нужно по конкретному колесу и геометрическим размерам геркона и магнита.

На каком колесе ставить геркон и магнит велокомпьютера.

Ставить их можно как на переднем, что делают чаще всего, так и на заднем колесе.

В чем разница в установке велокомпьютера на переднем и заднем колесе?

На самом деле, разница в том, что более точно считает компьютер, установленный на заднем колесе. Передним Вы рулите, оно больше дергается при поездке по городу и пересеченной местности и поэтому проходит чуть большее расстояние, чем заднее. Так же оно, больше чем заднее подвержено внешнему воздействию на магнит, о чем говорилось выше.

Разница в показаниях от переднего и заднего колеса при длительных поездках может достигать нескольких процентов. Так что если Вам нужна точность и есть разница: проехали Вы 20 или 20,5 километров – ставьте на заднее колесо.

Если устанавливается хороший беспроводной велокомпьютер, считающий еще и каденс (частоту вращения педалей), то у него оба геркона могут быть в одном корпусе. Ставить его нужно однозначно на перо рамы у заднего колеса, так, чтобы он мог реагировать на магнит, установленный на шатуне и позволяющий считать каденс, и на спице заднего колеса для расчета скорости.

Если герконы каденса и скорости выполнены в различных корпусах, то геркон каденса можно устанавливать либо на нижней трубе пера, либо в низу подседельной трубы.

Но при этом учтите, что если у Вас проводной велокомпьютер, то провод к геркону будет тянуться через весь велосипед. Поэтому сначала проверьте, хватит ли его длинны, чтобы дотянуться до заднего колеса. А у беспроводного, должно хватать дальности для связи с компьютером. Обычно для нормальных производителей это не является проблемой, а вот некоторые китайские “noname” модели надежно работают только на переднем колесе.

Дальность приема беспроводных датчиков описана в инструкции.

Где установить платформу для крепления велокомпьютера

Крепят её на руле или выносе руля.

Рассмотрим плюсы и минусы мест крепления платформы велокомпьютера:

1. На выносе руля

   Крепление на выносе руля возможно, если его размеры позволяют. Обычно маленькие магнитные велокомпы очень удобно помещаются на нем.

   В этом случае они расположены прямо перед глазами, но для переключения режимов приходится отрывать одну руку от руля.

   Такое крепление имеет еще один минус, иногда велосипед при переноске берут за вынос, так что компьютер в этом случае может мешать.

2. На руле перед выносом или над выносом на дополнительном креплении.

   Для этого обычно приобретают специальные крепления. Хотя в некоторых дорогих моделях идет прямо в комплекте 2-3 варианта крепления.

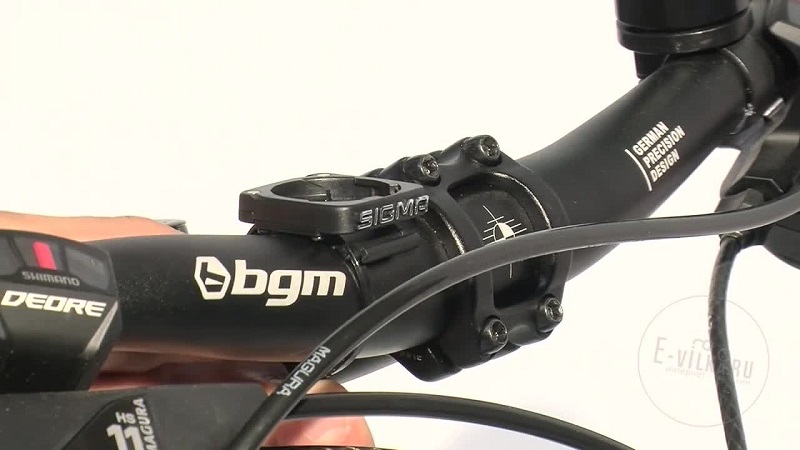

3. На руле ближе к выносу.

   Велокомпьютер крепится на стандартной платформе, идущей в комплекте.

   Этот вариант крепления удобен тем, что:

   • Вынос свободен, и за него можно браться рукой для переноса велосипеда.
   • Дисплей всегда перед глазами.
   • Место довольно ударостойкое – при падении обычно земля до этого места велосипеда не доходит и он остается цел.
   • Провод можно сразу по рулевой трубе спустить на вилку.Но опять же, для переключения кнопок приходится отпускать руль.
4. На руле ближе к грипсам.

   Часть байкеров любит располагать велокомпьютер на стандартной платформе, идущей в комплекте, непосредственно рядом с правой или левой грипсой. Кому как удобнее. Мотивируя это тем, что так для переключения кнопок не нужно надолго отрывать ладонь от руля. Опять же провод сразу же кидается на тормозной тросик и по нему прокладывается дальше.

Главное в это деле: расположение велокомпьютера должно быть удобно для самого байкера. Ему должно быть хорошо видно все показания и комфортно переключать кнопки режимов

. Причем, с учетом того, что делать это нужно во время поездки. Т.е. тогда, когда велосипед дрожит и трясется на наших практически «идеальных» дорогах.

Как прокладывать провод к геркону

После того, как Вы четко определились, где будите ставить на руле сам велокомпьютер и на каком колесе размещать геркон с магнитом, можно подумать о прокладке провода.

Главная задача при этом сделать все эстетично и надежно.

Если геркон установлен на вилке, то провод лучше всего пустить по тормозному тросику переднего тормоза с переходом на ногу вилки.

По вилке его можно пускать, обвивая вокруг ноги или по её внутренней стороне, крепя провод изолентой в цвет велосипеда, пластиковыми крепежами или даже прозрачным тонким скотчем. Внутренняя сторона ноги менее подвержена внешним воздействиям, чем наружная и лучше защитит провод от случайного обрыва.

При переходе провода с тросика на ногу вилки не забудьте оставить небольшой запас на повороты руля. Проверьте, чтобы при любом повороте он не натягивался.

Некоторые байкеры, пуская провод по тросику, так же его закручивают вокруг него. Это вполне нормально, но, на мой взгляд, не очень красиво. Лучше все же его так же крепить к тросику черной изолентой или тонким прозрачным скотчем. Закрученный вокруг тросика провод имеет «вредную привычку» сползать, раскручиваться и сбиваться в сторону.

Главное при прокладке провода проверить, чтобы он ни за что не цеплялся и не тёрся.



Чем лучше крепить геркон и платформу велокомпьютера: стяжками или резинками?

Резинки, которые идут в комплекте для крепления платформы велокомпьютера к рулю или выносу и геркона к ноге вилки, на мой взгляд, не всегда надежны. Особенно при поездках по лесу или траве. Зацепившаяся ветка может сорвать её, что приведет к потере геркона.

Лучше, всё же, прихватить всё надёжными тонкими пластиковыми стяжками, применяемыми для связки проводов, у которых обрезать выпирающие кончики.

При падении велосипеда стяжки однозначно лучше выдерживают различные  внешние воздействия.

В каком порядке устанавливать велокомпьютер на велосипед

1. Прежде всего, определитесь в каком месте руля, будет стоять платформа с сами компьютером.
2. Решите: на каком колесе будет установлен геркон с магнитом – на переднем или заднем.
3. Прикиньте, хватит ли вам провода. Есть модели, в которых провод можно обрезать, закрепляя к контактам на платформе. В более дешевых провод уже впаян в платформу и имеет четко определенную длину. Обычно, его хватает только для установки на переднее колесо.
4. Когда все стало понятно, начинайте установку с крепления платформы на руле. Только не крепите ее сразу намертво. Сначала просто закрепите, чтобы держалось, а по окончанию установки затяните все крепления полностью. Дело в том, что после прокладки провода, возможно, будет нужно немного сдвинуть его вправо-влево.
5. Если у Вашего компьютера провод не изменяемой длины прокладывайте его как Вы хотите: обматывая тросики и трубы рамы и вилки или крепя его к тросикам и трубам изолентой, скотчем или пластиковыми стяжками. Главное чтобы провод не болтался.

   Прокладывая провод, оставьте запас на поворот руля. В конце прокладки установите геркон и магнит на спицы как описано выше и проверьте, чтобы они не касались друг друга.

   Если провода осталось много можно сделать пару лишних оборотов кокруг трубы или скрутить его в маленькую бухточку и закрепить скотчем или стяжками с внутренней стороны вилки.

1. Если провод можно обрезать, то сначала установите магнит с герконом, а потом от них тяните провод к закрепленной платформе.

   Если провод после прокладки еще остался и обрезать его жалко или невозможно, то обмотайте его вокруг руля и закрепите изолентой, скотчем или стяжками.

2. После окончания работ проверьте, насколько правильно геркон считает обороты колеса. Для этого просто крутаните колесо и посмотрите, как работает компьютер.

Еще один нюанс — почитайте инструкцию к купленному компьютеру — там часто пишут много полезной информации.

Ну вот вроде и все, что связано с установкой.

Теперь осталось его только настроить.

После установки длины окружности колеса, времени и прочих параметров, описанных в инструкции, можете спокойно кататься.

Да, и не забудьте при подготовке велосипеда к зимнему хранению, если он храниться в неотапливаемом помещении, вытащить сам компьютер из платформы и хранить его дома. Если у Вас беспроводной компьютер, то лучше снять и геркон. С ним самим при минусовой температуре ничего не случится, но батарейку лучше держать в тепле и не подвергать лишним перепадам температур.

Еще статьи о велосипедных компьютерах:

1. Как выбрать велокомпьютер и на что обратить внимание при покупке
2. Нюансы правильной настройки велокомпьютера

Как установить и настроить велокомпьютер

Велокомпьютер это устройство, которое помогает велосипедисту получить ответы на три главных вопроса — как быстро он едет, сколько проехал, и сколько времени потрачено на поездку. Я считаю, что велокомпьютер входит в топ 10 покупок велосипедиста. Статья описывает велокомпьютер проводной Sigma Pure 1. Большой трехстрочный дисплей, размер 29х45 мм.  Он хранит важные данные о поездках — скорость, время, расстояние — всего 6 функций.

Какие бывают велокомпьютеры.
Велокомпьютеры делятся на два типа. Проводные и беспроводные, в зависимости от способа передачи данных. Каждый из них имеет свои плюсы и свои минусы.

Плюсы : при установке беспроводного велокомпьютера не нужно вести провода от базы к датчику.
Минусы: в беспроводном батарейки садятся быстрее. Если беспроводной компьютер использует не кодированную передачу сигнала, на него могут идти наводки от источников излучения — линии электропередач или работающий фен за стеной. Беспроводные велокомпьютеры примерно в два раза дороже проводных, с тем же функционалом и того же производителя.

Как установить велокомпьютер.
Все необходимое для установки велокомпьютера идет в комплекте. Это стяжки или резинки, двухсторонний скотч для базы, подробная инструкция в картинках с описанием. Установку можно разделить на несколько этапов — установка базы, фиксация провода (если есть), установка датчика на вилке велосипеда и магнита на спице колеса.

Базу велокомпьютера можно поставить на руль велосипеда, по центру или ближе к манеткам. Некоторые базы можно провернуть, чтобы поставить на вынос руля. Крепится база двухсторонним скотчем, двумя стяжками или резинкой. Потом провод обматываем вокруг тормозной рубашки, вилки и ведем его к месту крепления датчика. Не должно быть свободных петель от провода, и провод не должен мешать повороту руля.

Как настроить велокомпьютер.
На экране велокомпьютера Sigma Pure 1 три строки. Первая строка с большими цифрами показывает текущую скорость. Строки ниже покажут пройденную дистанцию и время в пути. Нажатием на нижнюю кнопку меняем показатели на общую дистанцию и общее время.

Управление велокомпьютера осуществляется кнопкой в нижней части корпуса. Нажмем на нее и сбросим все настройки. Сзади на корпусе Sigma Pure 1 есть кнопка SET. Нажмите на нее и войдите в меню настройки. Тут можно выбрать в каких единицах показывать скорость Mph или Kmh, размер колеса в дюймах или миллиметрах. Чтобы узнать размер колеса велосипеда, нанесите на покрышку метку белым мелком, сделайте один оборот колеса — расстояние между двумя метками введите в велокомпьютер. Каждый раз для сохранения изменений нажимайте кнопку SET. Батарейку велокомпьютера CR2032 нужно будет заменить через один-два сезона. Чтобы снять заднюю крышку возьмите монету в 5 копеек.

Основные функции велокомпьютера Sigma Pure 1.
Ниже находится список основных функций велокомпьютера и расшифровка значений.

• Speed текущая скорость. Измеряется Mph мили в час, Kmh километры в час. Максимальное значение 199.8 KMH или 124.2 MPH.
• Trip time общая длительность движения поездки. Максимальное значение 999 H.
• Trip distance дистанция, общее расстояние поездки. Максимальное значение 99:59:59 HH:MM:SS after 10 h: 10:00 HH:MM.
• Total distance общая дистанция. Максимальное значение 99999 KM/M.
• Total of all trip times общее время всех поездок. Максимальное значение 9999 HHHH after 999:59 h, change to 1000 h.

Альтернативой велокомпьютеру может быть смартфон с программой, которая покажет вам все это. Статью о программе Endomondo, можно прочитать в блоге.

Установка и монтаж проводного велокомпьютера

Компания:

Bontrager

Крис Кинг

Запись

Мы рассмотрим, как установить простой проводной велокомпьютер. Все, что вам нужно – это натяжитель троса третьей руки и пара кусачек. Этот конкретный компьютер использует резиновые ленты для крепления датчика и головки компьютера.

Многие компьютеры используют стяжки или храповой механизм , но все они в значительной степени одинаковы при установке компьютера. Я начну с вилки, иду вверх по вилке к рулю. Я всегда устанавливаю свой компьютерный датчик перед вилкой, таким образом, при обычном вращении шины, если ваши спицы соприкасаются с датчиком, он выталкивает ваш датчик вместо того, чтобы вводить его в спицы, что может привести к поломке спицы или поломке. датчик вашего компьютера. Итак, провод идет вверх, устанавливаем датчик. Теперь ключом к чистым линиям с компьютерным проводом является то, чтобы все было близко и прикреплено к вилке. Вы возьмете свою стяжку и прикрепите ее к вилке и компьютерному проводу до упора возле короны вилки, и убедитесь, что вы на самом деле не получаете спицу в своей стяжке и держите головку стяжки по направлению задняя часть вилки. Возьмите натяжитель третьей руки, согните его и обрежьте кусачками.

Обрезная стяжка-молния с ножом

Теперь перейдем от лезвия вилки к корпусу троса переднего тормоза, оставив немного провисания, чтобы вы не рисковали сильно натянуть этот трос. Теперь мы возьмем наш блок крепления головы и провод и просто плотно обмотаем этот провод вокруг корпуса переднего тормоза.

Оберните проволоку вокруг корпуса тормоза

Теперь в верхней части нужно оставить достаточно места, чтобы провисание троса оставалось до того, как он коснется руля. Возьмите еще одну стяжку, затяните ее вокруг провода и корпуса кабеля, опять же с помощью сторонних натяжителей и диагональных кусачек. Теперь мы возьмем вторую резинку и накинем ее на руль, закрепим блок крепления головы и прикрепим голову.

Закрепите головку компьютера резинками

Теперь с магнитом, просто прикрепите его к спицам, и вы хотите, чтобы магнит совпадал с вашим датчиком. В зависимости от компьютера датчик должен находиться на расстоянии от 1 до 5 миллиметров от магнита. Посмотрите на свой компьютер, подвигайте магнитом вперед и назад по датчику, чтобы увидеть, включается ли ваш компьютер. Если он не загорается, вам просто нужно немного повернуть этот датчик назад, пока он не окажется на правильном расстоянии, не касаясь датчика магнитами. Следуйте инструкциям, прилагаемым к вашему компьютеру, чтобы запрограммировать правильный размер шин, время и день. Если вы запрограммируете неправильный размер шин, показания на компьютере могут быть неверно рассчитаны.

Где установить велокомпьютер? Проверьте эти 5 способов

CyclistsHub поддерживается читателями. Мы можем получать комиссию, если вы покупаете товары по нашим ссылкам (узнать больше).

В этой статье описаны 5 самых популярных способов крепления велокомпьютера к велосипеду.

Подходит для стандартных закругленных рулей, а также для все более популярных интегрированных кокпитов, которые не совместимы с держателями для закругленных рулей.

Я также привожу несколько советов по надежным креплениям для велокомпьютера.

Итак, без лишних слов, давайте перейдем к делу.

1. Внешнее переднее крепление

Самый популярный способ крепления велокомпьютера к велосипеду — использование внешнего переднего крепления, которое часто входит в комплект поставки.

В основном совместим только с закругленными рулями (диаметр ± 31,8 мм). Если у вас есть интегрированная кабина или руль нестандартного диаметра, вы должны получить переднее крепление с двумя болтами.

Иногда вам нужно изменить положение тросов торможения и переключения (проверьте переднее крепление выноса, если вы не можете найти способ обойти тросы).

Но за исключением этого, установка проста. Вы просто затягиваете винт, прикрепляете свой велокомпьютер, и все готово.

Переднее крепление Wahoo aero для велосипедного компьютера (вид сверху) Переднее крепление Wahoo aero для велосипедного компьютера (вид сверху) Переднее крепление Wahoo aero для велосипедного компьютера (вид спереди)

2. Крепление на вынос

можно поставить на вынос или руль. Их недостаток в том, что положение велокомпьютера не будет идеальным*.

*В зависимости от предпочитаемой вами посадки.

Большинство производителей включают крепления штока в упаковку. Вы прикрепляете их с помощью резиновых лент (Garmin) или кабельных стяжек (Wahoo).

Крепление для компьютера на вынос (вид сверху) Крепление для компьютера на вынос (вид слева) Крепление для компьютера на вынос (вид справа)

3. Переднее крепление на вынос

Если тросы переключения передач и тормоза мешают внешней передней части крепление, и их невозможно обойти, или если вы используете руль другого диаметра, переднее крепление выноса — это то, что вам нужно.

Эти крепления несовместимы со встроенными кабинами, поскольку они крепятся с помощью двух болтов штока, как показано на следующих рисунках.

Крепление выноса руля (вид сбоку) Крепление выноса руля (вид спереди) Крепление выноса руля (вид спереди)

4. Переднее крепление на двух болтах

Владельцы встроенных кокпитов в основном используют передние крепления велокомпьютера на двух болтах.

Крепятся к нижней части руля/выноса с помощью двух болтов.

Как вы можете видеть на рисунках ниже, эта установка выглядит чистой, минималистичной и аэродинамической.

Переднее крепление с двумя болтами (вид сверху) Переднее крепление с двумя болтами (вид сверху) Переднее крепление с двумя болтами (вид спереди)

5.

Крепление на верхней крышке штока

Это единственный тип крепления для велокомпьютера Я еще не пробовал. Он умело использует верхнюю крышку штока в качестве точки крепления.

GUB Крепление на вынос руля для Wahoo

БОНУС: 6. Крепление на руль TT

Если вы занимаетесь гонкой на время, триатлетом или просто любите кататься с рулем TT, лучшим выбором будет использование крепления на руль TT.

Крепление Corki TT

Крепление	Тип	Совместимость	Купить
KOM Cycling Out Front Mount	Out Front Mount	Wahoo	Узнать цену
GUB Крепление на верхнюю крышку штока	Крепление на верхнюю крышку	Wahoo	Проверить цену
Переднее крепление для выноса Best Tek	Переднее крепление для выноса	Wahoo	Узнать цену
Dymoece Крепление снаружи на двух болтах	Крепление снаружи на двух болтах	Wahoo	Проверить цену
Переднее крепление на вынос Best Tek	Переднее крепление на вынос	Garmin	Проверить цену
Крепление Dymoece с двумя болтами снаружи	Крепление с двумя болтами снаружи	Garmin	Проверить цену
Крепление K-EDGE с двумя болтами снаружи	Наружное крепление с двумя болтами	Garmin или Wahoo	Проверить цену
Регулируемое крепление для штока K-EDGE	Крепление для штока	Wahoo	Проверить цену
Переднее крепление Garmin	Внешнее переднее крепление	Garmin	Проверить цену
Крепление на руль Garmin TT	Крепление на руль TT	Garmin	Проверить цену
Corki TT Mount	Крепление на руль TT	Garmin или Wahoo	Проверить цену

Список креплений для велокомпьютера, типы и совместимость устройств.
