Содержание

Виды ключей для ремонта велосипеда

На чтение 5 мин. Просмотров 528

Любой владелец велосипеда должен иметь определенный набор инструментов, который требуется для ремонта и обслуживания конструкции. В продаже встречается просто огромное количество различных инструментов, все они предназначены для выполнения определенных работ.

Стандартные ключи для ремонта велосипеда

В большинстве случаев достаточно приобрести стандартный набор ключей для проведения ремонта велосипеда.

Наиболее распространены следующие:

  1. Накидные.
  2. Разводные.
  3. Рожковые на 14 и 15 мм.
  4. Шестигранники.
  5. Съемник для спиц.

В продаже встречается просто огромное количество различных разновидностей инструмента, при выборе учитывается тип применяемого материала при изготовлении и некоторые другие моменты.

Рожковый ключ на 15 и 14 мм

Наиболее распространенным инструментом можно назвать рожковый ключ. Он требуется для снятия колес и проведения других работ. Стандартный размер крепежных элементов составляет 14-15 мм. Именно этот вариант исполнения следует приобрести в первую очередь.

Среди особенностей отметим:

  1. Изделие должно быть изготовлен из коррозионностойкого материала.
  2. Длина рукоятки должна быть такой, чтобы было просто работать.

Он включается в классический набор. При этом стоимость изделия относительно невысокая.

Спицевой ключ

Несмотря на применение современных материалов при изготовлении колес и бережной езде вероятность появления восьмерки достаточно велика. Именно поэтому требуется специальный съемник для спиц.

Его особенности следующие:

  1. Позволяет править обод.
  2. Его наличие позволяет существенно снизить затраты.

При изготовлении основной части применяется металл, который выдерживает воздействие влаги. За счет этого существенно продлевается эксплуатационный срок изделия.

Разводной

Довольно широкое распространение получил разводной ключ.

Он обладает необычной конструкцией, особенности которой заключаются в следующем:

  1. Есть неподвижная и подвижная часть.
  2. Конструкция позволяет работать с крепежными деталями нестандартной формы.
  3. Регулировка положения подвижной части проводится за счет специальной рукоятки.

Подобный вариант исполнения встречается во многих наборах, что можно связать с его универсальностью в применении. При выборе уделяется внимание минимальному и максимальному размеру крепежного элемента, с которым можно работать.

Накидной

Разновидностью ключей можно назвать накидной вариант исполнения.

Среди особенностей подобного изделия отметим следующее:

  1. Рабочая часть охватывает всю поверхность крепежа.
  2. Снижается срыв рабочей поверхности при прикладывании большой нагрузки.

За счет конструктивных особенностей есть возможность прикладывать большое усилие. Однако не во всех случаях есть возможность охватить всю рабочую часть крепежа.

Шестигранники

Для работы с внутренними гайками используется шестигранник.

Его особенности заключаются в следующем:

  1. Изделие напоминает изогнутый штырь.
  2. Короткий конец требуется для контакта с рабочей частью.
  3. Длинная часть изделия выступает в качестве плеча, за счет которого передается большое усилие.

Встречаются самые различные наборы шестигранников. При изготовлении применяется каленая сталь, которая может выдерживать серьезную нагрузку.

Другие виды ключей для ремонта велосипеда

Для того чтобы повысить удобство проводимых работ были изобретены различные варианты исполнения универсальных ключей. Они могут заменить целый набор, характеризуются особой конструкцией.

Распространены следующие варианты:

  • Универсальный.
  • Семейный.
  • Динамометрический гаечный.

Каждый вариант исполнения характеризуется своими определенными особенностями, которые должны учитываться.

Универсальный

Этот вариант исполнения напоминает набор ножиков и других насадок. Конструктивные особенности следующие:

  1. Основная часть представлена корпусом.
  2. Внутри корпуса расположены различные насадки.
  3. Насадки могут существенно отличаться: гаечные рожки, шестигранники, отвертки и другие.
  4. При изготовлении корпуса применяется металл или пластик, насадки часто представлены нержавеющей сталью.

Преимущество универсального инструмента заключается в том, что он позволяет проводить практически все работы. Но есть и один существенный недостаток – не всегда подобный изделие удобно в применении.

Семейный

Широкое распространение получил и семейный ключ. Он представлен пластиной с внешними рожками, а также шестигранниками и другими выступами в форме гаек.

Этот вариант:

  1. Удобный.
  2. Практичный.
  3. Подходит для классических велосипедов.
  4. Передается высокая нагрузка крепежным элементам.

Кроме этого можно отметить невысокую стоимость, при изготовлении применяется нержавеющая сталь, способная прослужить в течение длительного периода.

Динамометрический гаечный

Встречается также специальный механизм для затягивания болтов.

Динамометрический гаечный ключ характеризуется следующими особенностями:

  1. Есть возможность контролировать момент затяжки.
  2. В инструкции по эксплуатации указывается то, какое усилие должно передаваться крепежным элементам.

Подобный инструмент применяется и при проведении других работ. Именно поэтому он включается в стандартные наборы.

Профессиональные инструменты для ремонта

В профессиональных мастерских встречаются специальные съемники, которые могут применяться для проведения различных работ. Стоят они не дешево, окупаются только при частом проведении работ.

Профессиональный набор представлен:

  1. Конусными изделиями.
  2. Механизмом для снятия педальных гаек.
  3. Кареточные съемники.
  4. Приспособление для ремонта цепи.
  5. Выжимные механизмы для шатунов.
  6. Съемные кассеты.

Некоторые из них заменяют обычным инструментом, однако скорость работы снижается. Съемник каретки – вариант исполнения, который используется для замены подшипника.

Это проводится при обслуживании каретки. Механизм представлен шлицевой круглой деталью, которая зацепляется с внутренним рисунком каретки. Съемник каретки подходит для большинства велосипедов.

Конусные ключи представлены специальными приспособлениями, которые применяются для регулировки и разборки подшипникового отсека. Этот инструмент встречается намного реже, так как многие производители перешли на закрытые промы.

Цепная выжимка считается распространенным инструментом, который требуется для ремонта цепи даже в полевых условиях. Без подобного приспособления выполнить работы практически невозможно.

Не стоит забывать о том, что трансмиссия – важная механическая часть, которая требует периодическое обслуживание. Больше всего проблем возникает с полной заменой кассет.

Для работы с задней частью требуется специальный инструмент. Специальный съемник демонтирует систему звезд с оси втулки. В продаже встречаются различные варианты съемников.

Набор инструментов для ремонта велосипеда рекомендуется собирать постепенно. Универсальный набор встречается в продаже крайне редко. Нужно стараться приобретать только качественные изделия, так как они служат в течение длительного периода.

Каретка велосипеда: стандарты, установка и все что нужно знать

На страницах нашего издания мы говорили уже обо всех элементах велосипеда, наверное. Но это не точно. О чем информации не было, так это о каретках и их разнообразии. Что ж, пора закрыть и этот гештальт.

Каретка является довольно простым узлом велосипеда и очень незаметным. Жизнь прекрасна, пока дела именно так и обстоят. А вот когда начинаются пощелкивания, хрусты и прочие прелести, тогда начинаются и приключения по подбору достойной альтернативы. Чтобы у вас было представление о том “что к чему” мы собрали исчерпывающую информацию и охотно делимся ею с вами.

PressFit или резьбовая каретка?

По способу закрепления в кареточном узле рамы, все стандарты можно разделить на два вида.

Резьбовая

Наиболее часто употребляемым стандартом кареточных узлов на сегодняшний день является Английский или

BSA. По сути, это одно и тоже, для шоссейных велосипедов ширина кареточного узла составляет 68 мм, а для МТБ велосипедов 73 мм, при этом они имеют одинаковый внутренний диаметр 34,8 мм. Некоторые изощренные велосипедные производители используют итальянский стандарт ITA, хотя встречается он довольно редко. Владельцы рам с итальянской кареткой зачастую оказываются не в самых выгодных условиях, так как необходимые детали не так уж и просто найти.

Квадрат, OctalinkISIS

На заре становления велосипедной индустрии применялись каретки, чьи валы подразумевали использование клиньев для фиксации шатунов. Однако вскоре система была заменена квадратной конусной осью диаметром 17 мм, она широко применяется и в наши дни на велосипедах начального уровня. На современных велосипедах среднего и высокого уровня данное решение не применяется совсем. Дело в том, что такая каретка обладает очень большим весом (около 300-400 граммов), так как строится вокруг полнотелой стальной оси (хромолевой) и довольно массивных подшипников.

Следующим шагом в развитии кареточного дела стал стандарт Octalink от компании Shimano, соединение с шатунами происходило с помощью восьми шлицов. В наши дни такие каретки используются довольно широко, но все же намного реже систем под квадрат. Стандарт уже устарел и на новых велосипедах почти не применяется. Отличительная особенность кареток данного типа заключается в наличии радиальных подшипников (принципиальная позиция японцев), и в наличии облегченной оси увеличенного диаметра.
Также есть стандарт ISIS Drive, полностью повторяющий концепцию Shimano с небольшими изменениями.

Перечисленные стандарты кареток объединены тем, что шатуны не имеют встроенных осей и каждый шатун отдельно закрепляется на оси каретки.

Hollowtech II

Появление на свет кареток стандарта Hollowtech 2 изменило мир навсегда, автором обновления выступила компания Shimano. Такая каретка пользуется стандартным Английским резьбовым соединением с правой резьбой на левой чашке и левой резьбой на правой чашке. Подшипники располагаются не внутри кареточного узла, а снаружи, что позволило увеличить диаметр оси шатунов до 24 мм и сделать её полой. Ось при этом закрепляется на правом шатуне, а каретка в себе содержит только алюминиевые чашки с запрессованными в них компактными подшипниками, также в конструкцию входит пластиковый пыльник, который соединяет обе чашки внутри рамы. Силовой нагрузки этот пыльник, разумеется, не несет. Вес такой каретки не достигает и сотни граммов, правда, стоит учитывать, что она в себе и оси не содержит. Хотя даже добавление веса полой титановой оси делает эту каретку намного легче квадратной каретки.


Увеличенный диаметр оси шатунов позволяет получить высокие показатели торсионной жесткости, а увеличенная ее длинна увеличивает жесткость системы на изгиб. В итоге мы получаем облегченную и при этом упрочненную систему.

Популярность стандарта Hollowtech 2 продолжает расти с 2003 года до сих пор. Решение оказалось очень интересным, простым и эффективным. Некоторые производители, перешедшие на PressFit возвращаются к японскому стандарту кареток, так как он оказывается намного практичнее в долгосрочной перспективе.

MegaExo, X-Type и GXP

Truvativ, принадлежащая компании SRAM, разработала стандарт Giga X Pipe (GXP), что стало дальнейшим развитием их стандарта ISIS.
FSA разработала стандарт MegaExo, RaceFace разработала стандарт X-Type.
Три этих каретки практически полностью повторяют идею японцев, но с некоторыми особенностями. Тем не менее, ось 24 мм и вынесенные наружу подшипники делают эти каретки между собой почти неразличимыми.

Шатуны в таких системах закрепляются очень просто. Правый шатун с осью просто вставляется в каретку, а левый шатун надевается на ось и поджимается с помощью специального пластикового или алюминиевого болта вплотную к чашке создавая преднапряжение на подшипниках, чтобы исключить люфты и смещения в процессе педалирования.

Campagnolo Ultra-Torque и Power Torque

Да, тут почти все то же самое. Ось у итальянцев 25 мм диаметром, а вот каждый шатун имеет полуось, они между собой соединяются внутри каретки. Такая конструкция вышла в 2006 году под названием Ultra-Torque, а позднее в 2011 году была представлена конструкция с цельной осью под названием Power Torque. Такой вот ответ Shimano.

PressFit

Когда карбон стал широко употребляться на карбоновых рамах пришла пора стандарта PressFit. Всё дело в том, что в карбоновом волокне резьбу нарезать можно, да только держать она ничего не будет. А раз так, то стоит думать о металлических вставках, которые могли бы нести в себе каретку. В действительности многие производители так и поступают, они вклеивают в раму алюминиевую трубу или специальные чашки с резьбой. Решение вполне рабочее, но не всем понравилось, каретки стали запрессовывать без резьбы прямо в карбон, что позволило увеличить жесткость конструкции за счет увеличения диаметра оси шатунов и еще больше снизить вес.
Побочный эффект от такого облегчения — появление скрипов в процессе эксплуатации, от которых избавиться можно, но это требует определенных навыков, времени и инструментов.

В PressFit прекрасно все, кроме того, что каретку вставить в раму можно практически голыми руками. С карбоном ситуация такая же. Личный опыт запрессовки подшипников в такие каретки и самих кареток в рамы показывает, что усилие, развиваемое прессом можно легко повторить голыми руками. То есть, посадка происходит без особых усилий, что намекает сразу на возникновение люфтов в дальнейшем. Поверьте, люфты себя долго ждать не заставляют и сигналят о себе противными щелчками.

Cannondale BB30

Стандарт BB30 появился в 2000 году и позволил увеличить диаметр оси шатунов до 30 мм при посадочном диаметре кареточного узла в 42 мм. Следующая итерация каретки имела индекс BB30A, здесь левая чашка каретки имела на 5 мм больше ширины, что, опять-таки, давало больше жесткости конструкции. К тому же, такой ход позволял сделать расстояние от шатунов до центра симметрии велосипеда одинаковым. Отличительной особенностью таких систем была необходимость точной обработки алюминиевых вставок для карбоновых рам.

В 2015 году был представлен стандарт PF30A, он предусматривал размещение подшипников в пластиковых корпусах, которые, в свою очередь, запрессовывались сразу в кареточный узел углеродной рамы без алюминиевых проставок.

PF30

А этот стандарт является ответом компании SRAM на поголовное увлечение PressFit каретками в 2009 году. Он повторяет полностью концепцию BB30, но в более щадящем режиме для производителя. Здесь тоже не требуются алюминиевые вставки с высокой точностью обработки, подшипники располагаются в пластиковых чашках, размещаемых непосредственно в карбоновой раме.

Shimano BB86

Ну, конечно, если бы японцы упустили шанс проявить себя, то они перестали бы быть собой. Диаметр чашки подшипника составляет 41 мм, но вот ось они использовали прежнюю, на 24 мм. Почему так? Непонятно.
Ширина каретки составляет 86,5 для шоссейных и 89,5 или 92 мм для МТБ велосипедов. Собственно, название каретки об этом и говорит. Иногда эта каретка встречается под названием PF41.

Trek BB90 и BB95

Здесь все то же, что и у конкурентов, только цифры другие. Для шоссеров ширина каретки составляет 90,5 мм, а для МТБ-шников 95,5 мм с диаметром корпуса 37 мм. Конструкция от компании Trek на сегодняшний день считается самой неудачной. Надо думать, что проблема кроется в чрезмерно малом диаметре посадки. Наверное, поэтому компания и перешла на стандарт Т47 на своем Domane 2020 модельного года.

BB386 EVO

Решение, предложенное компанией FSA в 2011 году, позволило несколько снизить накал страстей вокруг PressFit кареток. Ширина каретки составляет 85,5 мм, что делает возможным ее совмещение с резьбовыми чашками 68-ми миллиметровой каретки.

Pre 82.5

Немного улучшить ситуацию удалось компании Colnago в 2015 году, они пришли к использованию вкручиваемых посадочных мест под PressFit каретки. Решение обеспечило сохранность рамы и отсутствие рисков ее износа и повреждения при замене каретки. Такая система совместима с каретками BB86 и BB386EVO.

T47

По-хорошему эту каретку стоило бы разместить в разделе о резьбовых, но нет, она таки ближе к PressFit.
Компания Criss King в 2015 году разработала свой стандарт, в котором применяются посадочные диаметры каретки ВВ30, но на резьбовом соединении английского образца. Стандарт является открытым, а значит может использоваться абсолютно всеми компаниями без каких-либо ограничений. Ранее каретки данного образца считались чем-то очень нишевым, но внедрение её компанией Trek обещает ей успешное будущее.

Cervelo BBRight

Cervelo разработала BBRight для своих шоссейных велосипедов, где ширина кареточного узла составляет 79 мм, а посадочный диаметр 42 мм, подшипники запрессовываются непосредственно в раму. Совместимо с шатунами для BB30.

Specialized OSBB

Specialized тоже не смогли остаться в стороне. Они пошли по пути ВВ30 и PF30, обеспечивая размещение шатунов с осью на 30 мм при диаметре посадки в 46 мм и ширине 61 мм.
Однако последние годы отмечаются возвращением к хорошо себя зарекомендовавшим резьбовым вариантам.

SRAM DUB

Еще одна американская компания борется за место под солнцем. SRAM стала родоначальником стандарта DUB в 2018 году, ось шатунов для такой каретки составляет диаметр 28,99 мм. В компании говорят, что такие шатуны легче. Что ж, даже спорить бесполезно, все так, да только прочности и торсионной жесткости у такой оси намного меньше.

Установка каретки в раму

Стоит ли говорить, что монтаж резьбовых и прессуемых кареток сильно разнится?

Для монтажа резьбовой каретки достаточно иметь простой съемник и некоторое количество смазки для резьбы.
Порядок очень простой:

1. Демонтаж старой каретки.

2. Чистим кареточный узел от старой смазки, песка и прочих прелестей.

3. Хорошо вычищаем и протираем саму резьбу, в ней не должно оставаться посторонних предметов. Место контакта чашки с рамой очищаем от краски и других загрязнений.

4. Наносим смазку на внутреннюю часть кареточного узла, если рама алюминиевая или стальная, наносим смазку на резьбу кареточного узла и можно даже на резьбу самой каретки. Нанести смазку можно и на саму каретку, что сохранит ее целостность в случае залития водой.

5. Закручиваем в раму сперва правую чашку с максимальным усилием (некоторые производители рекомендуют пользоваться динамометрическим ключом и давать не более 40 Ньютон).

6. Закручиваем левую чашку и наблюдаем за поведением каретки. Если каретка стандарта Hollowtech 2 или похожая, то тянуть можно от души, металл все стерпит. Если каретка под квадрат или Octalink, то с усердием надо быть очень аккуратным. Как правило, левая чашка закручивается с небольшим усилием, но достаточным, чтобы поджать внутри левый подшипник. Избыточное усилие закручивания такой каретки приводит к ее преждевременному износу, так как подшипники будут перегружены избыточным боковым давлением. Некоторые производители даже делают левые чашки кареток из пластика, чтобы предупредить чрезмерное усилие затягивания.

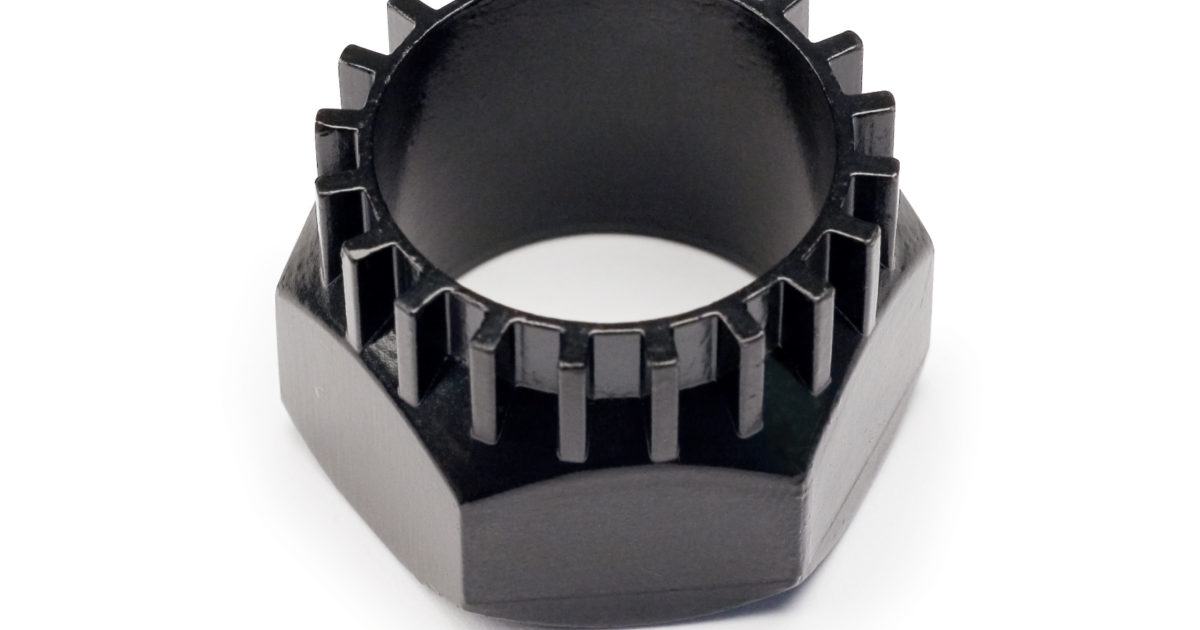

Инструмент для снятия и установки резьбовых кареток под разные стандарты

Что уж тут говорить... некоторые делают всю каретку из пластика под квадрат... для детских велосипедов. Для того, чтобы понять, что чашка закручена достаточно сильно, надо покрутить ось, если она вращается с небольшим затруднением, то стоит левую чашку немного отпустить. Отпускать надо до тех пор, пока ось не начнет крутиться свободно. Если этого добиться не удается, то надо поджать левую чашку так, чтобы она не имела шансов на раскручивание, пусть даже и будет затруднять вращение каретки.

Монтаж PressFit несколько проще, в плане физических усилий, но сложнее с точки зрения наличия инструмента.
Для запрессовки каретки понадобится специальный пресс. Любители экстремальных ощущений пользуются эксцентриком от колеса, что ошибкой не является. Длинный болт с гайкой тоже подойдет.

Принцип тот же, посадки чистятся от мусора, убирается лишний лак и краска, если есть необходимость убрать противный хруст и скрип, то можно рискнуть смазать место посадки. Ошибкой это не будет, но и посадка такой каретки будет немного прослаблена, зато скрипеть перестанет. Забивать кареточный узел молотком в раму не рекомендуется. Молоток дурной, может и на раму наскочить, что очень обидно, если она карбоновая. К тому, же посадка молотком сопровождается часто перекосом чашки в посадке, что может раздавить чашку или прибавит трещин на раме. Последнее маловероятно, конечно, но если каретка алюминиевая, то лучше не играться. К тому же, стоит понимать, что упираться эксцентриком или альтернативным прессом во внутреннюю обойму подшипника нельзя, он мгновенно выходит из строя, очень нежный, начнет хрустеть еще до того, как каретка будет установлена. Так что, упираемся в тело самой каретки и только так.

Демонтаж

С резьбовой всё ясно, тут необходим специальный съемник и память о том, что и левая и правая чашки откручиваются в одну и ту же сторону, в сторону переднего колеса.

Выпрессовывать PressFit каретку довольно просто. Потребуется разрезанная на две-три или четыре части труба с одного торца. Лепестки разгибаются так, чтобы в раме они упирались в стенки кареточного узла и уверенно упирались в край каретки. Далее один легкий удар молотком и всё, каретка снята.


Инструмент для выпрессовки каретки от Park Tool

Но лучше всего не морочте себе голову и просто зайдите в местную веломастерскую, там за эту операцию много денег не берут. .. от 2 до 10 баксов.  Всё зависит от степени запущенности вашего велосипеда.

Как снимать каретку с велосипеда без съемника?

Несмотря на тот факт, что велосипед представляет собой простую структуру с точки зрения техники, его все равно необходимо проверять и осуществлять техническое оснащение и всяческое обслуживание. С помощью осуществления данных процедур вы сможете намного продлить жизнь вашему устройству. Кроме того, если соблюдать все нормы и чаще присматриваться к состоянию велосипеда, то можно предостеречь его от существенных видов ремонта, которые также и достаточно дорогие.

Стоит отметить тот факт, что совершенно нет необходимости для мелкого ремонта или же осмотра велосипеда обращаться в сервисные центры. В данной статье мы расскажем о том, как снимать каретку с велосипеда, за счет чего вы сможете сэкономить на сервисных центрах. Рассмотрим все непосредственные нюансы этого процесса и прочее, что обязательно вам понадобится.

Процесс снятия каретки для новичка

Несомненно, новичку в том или ином деле всегда тяжело. Но если есть определенное желание сделать что-либо собственными руками, то нужно учиться и делать. Мы представляем вам описание того, как снять каретку с велосипеда своими руками.

Заниматься так называемым техническим обслуживанием собственного транспортного средства лучше, чем доверять это постороннему человеку. Ведь вы четко будете знать, что в вашем устройстве отлично работает, а что необходимо устранить. Если у вас есть необходимые инструменты для различных работ с велосипедом, то можно осуществить ряд действий самостоятельно.

Для того чтобы снять каретку с велосипеда, а также снять педали с каретки велосипеда, нужно заранее подготовить ряд инструментов, которые будут у вас под рукой. К таким инструментам относятся:

  • ключ для гаек или же разводного характера;
  • для шатунов потребуется специальная выжимка;
  • отвертка плоского типа;
  • молоток, но небольшой;
  • инструмент, который позволит вам снять саму каретку.

На таком устройстве, как велосипед, каретка представляет собой узел подшипников. Главная суть такого механизма заключается в соединении шатуна с рамой. Помимо этого, такое изделие, как каретка, обеспечивает так называемый крутящий момент на шатунах. Исходя из этого, можно понять, что такая деталь очень важна на велосипеде, ее состояние очень на многое влияет.

Конструкция современных велосипедов подразумевает для такого материала, как каретка, специальный стакан. Данный стакан можно найти в определенной зоне задней трубы. Как правило, производители устанавливают кареточный стакан в зоне задних перьев. По той причине, что прибор установлен в такой уязвимой зоне велосипеда, долговечность у него слабая. Из этого получается, что есть необходимость проверять прибор и ремонтировать его время от времени.

Негативное влияние на него оказыватют грязь, пыль и дождь. По этой причине образовывается люфт. Если вовремя не чистить и не предотвращать поломки данного изделия, то это грозит массой негативных нюансов. Во время передвижения можно столкнуться со снижением потенциальной скорости или же заклиниванием прибора.

Поэтому совет касательно того, как снимать каретку с велосипеда, достаточно актуален.

Характерные качества данного типа ремонта

О том, как снимать каретку с велосипеда, должен знать каждый владелец велосипеда. Стоит отметить, если производители вашего велосипеда установили в него такой механизм закрытого типа, то осуществлять ремонт нет смысла. Такие приборы, как правило, являются одноразовыми и лучший выход из такой ситуации - замена старого агрегата на новый.

В том же случае, если ваш механизм открытого типа, то тут все несколько иначе. Его можно с легкостью снять, починить и установить на свое место. Специалисты в сфере ремонта велосипедов говорят о том, что каретка - довольно простой механизм, который можно с легкостью отремонтировать.

При осуществлении ремонта необходимо проделать ряд действий:

  • Необходимо смазать все детали, которые присутствуют в механизме.
  • Люфт необходимо устранить.
  • Если есть какие-либо звуки при осуществлении езды, то их стоит устранить.

Удобная инструкция для снятия данной каретки

Множество людей задаются вопросом о том, как снять каретку с велосипеда без съемника. Вопрос довольно интересный, но для начала рассмотрим инструкцию стандартного процесса. Важно помнить, что в конструкции данного изделия присутствуют подшипники мелкого типа, которые зачастую рассыпаются. Поэтому надо понимать, что осуществлять снятие и ремонт необходимо с аккуратностью и внимательностью.

Особенности съемника

Перед тем как узнать, как снять каретку с горного велосипеда, необходимо изучить особенности инструмента съемника. Его необходимо выбирать с учетом внешнего вида и строения самой каретки. Зачастую производитель каретки должен соответствовать производителю съемника. На сегодняшний день в мире существуют и универсальные виды съемника, но они, к сожалению, могут не подходить под тот или иной механизм. Такой механизм отлично подходит для снятия так называемых каретных чашечек. Именно в этом и заключается главная особенность механизма. Поэтому при использовании такого прибора стоит быть предельно аккуратным и внимательным.

А как снять каретку с велосипеда без съемника?

Различие каретки

Как снять каретку на скоростном велосипеде - это отдельная тема. Это обосновывается тем, что на таком средстве передвижения данный прибор имеет несколько иной вид.

На других велосипедах, где каретка стандартного типа, необходимо ее внешне проверить. Если она подвергается разборке, то это хорошо. Но перед началом этой процедуры стоит обратить внимание на состояние ее подшипников. Для того чтобы очистить саму каретку и особенно ее резьбу, необходимо применить бензин. Важно помнить, что такие приборы нуждаются в регулярной чистке, это необходимо для вашей же безопасной езды.

Установка материала на свое место

После проведения чистки материала работа не заканчивается. Каретку нужно прикрепить и установить на свое место. Этот процесс также несет за собой ряд усложнений, которые заключаются в установке чашечек на свое место. После установки прибор нужно обработать смазкой. Вот и все, теперь вы знаете, как снимать каретку с велосипеда.

рекомендации и инструкция по самостоятельному обслуживанию

Каретка – это подшипниковый узел велосипеда, обеспечивающий соединение системы шатунов с рамой. Благодаря имеющимся внутри каретки подшипникам осуществляется свободное вращение системы. Через каретку крутящий момент от педалей передается к велосипедному колесу.

Каретка находится в кареточном стакане рамы, куда ее либо ввинчивают, либо запрессовывают. Из-за того, что кареточный стакан размещен в самой нижней части велосипеда (между нижней трубой и на пересечении нижних велосипедных перьев), сама каретка сильно подвержена загрязнению. Такое негативное внешнее влияние со временем сказывается на ее работе: возникают «похрустывания», щелканье, люфт, заклинивания. Чтобы предотвратить эти негативные последствия и исключить возможность выхода каретки из строя необходимо регулярно проводить ее техническое обслуживание.

Велосипедные каретки бывают:

  • закрытые (картриджи или капсулы), в которых подшипники и ось – это единый неразборный узел (хотя имеется несколько разборных моделей). Такие каретки ремонту и обслуживанию не подлежат. В случае возникновения каких-либо проблем с работой, неисправную каретку меняют на новую. Однако стоит заметить, что каретки закрытого типа менее подвержены загрязнению;

    Закрытая каретка

  • открытые (разборные) представляют собой вал, вращающийся в подшипниках, которые находятся в чашках.

    Открытая каретка

Последние в свою очередь вкручиваются непосредственно в кареточный стакан рамы велосипеда. Такой вид каретки подлежит обслуживанию, ее легко можно снять, смазать, перебрать и собрать. При необходимости может быть также заменена на новую.

Обслуживание велосипедной каретки подразумевает под собой разборку, смазку ее деталей, установку и регулировку.

Снимаем каретку с велосипеда

Далее рассмотрим процесс снятия кареток на примере каретки открытого типа Shimano.

Снимая каретку, нужно быть внимательным, поскольку она может быть с насыпными подшипниками, которые при снятии могут разлететься в разные стороны.

Для снятия шатунов с оси каретки необходим такой инструмент, как выжимка шатуна. Этот инструмент выполняет две функции: его правая сторона предназначена непосредственно для выжимки шатуна из оси каретки, а посредством левой стороны снимается фиксирующий болт шатунов.

Для начала нужно при помощи педального ключа отвинтить затягивающие болты шатунов, находящиеся на конце вала каретки. Пластиковые заглушки (если они имеются) можно легко снять с болтов с помощью обычной плоской отвертки.

После того, как сняты фиксирующие болты, приступаем к шатунам. Берем выжимку шатунов и вкручиваем съемник резьбовой частью в шатун до упора. Очень важно не переусердствовать с напором, чтобы не сорвать резьбу. Сняв успешно шатуны с оси каретки, не забываем протирать посадочные места.

Затем при помощи специального съемника снимаем саму каретку. В нашем случае мы используем съемник каретки Shimano. Для каждой отдельной модели каретки предусмотрен подходящий съемник. Так, для кареток Hollowtech II, Howitzer, GXP применяется съемник для интегрированных чашек кареток, а для кареток Shimano, SRAM и Truvativ можно использовать так называемый съемник для кареток стандарта ISIS. Стоит отметить, что в комплектацию съемников зачастую входят рукоятки, что освобождает от необходимости дополнительно применять разводной ключ.

Важно знать, что снятие каретки производится только с той стороны, где нет звезд на шатуне, то есть, с левой.

Итак, вставляем съемник в шлицы каретки с левой стороны и крутим его при помощи рукоятки или же разводного ключа против часовой стрелки. В процессе нужно следить, чтобы не было никаких перекосов съемника. Иначе он или сама чаша могут быть повреждены.

После того, как чаша каретки открутится, нужно произвести те же действия и с правой стороны. Только в этом случае крутить рукоятку нужно по часовой стрелке! В результате таких нехитрых действий каретка будет снята и готова к обслуживанию или замене.

Хотите увидеть, как снимать шатуны и каретку? Смотрите видео-обзор:

Обслуживание велосипедных кареток

После снятия каретки следует проверить состояние кареточного стакана на предмет загрязнения.

Читайте также на СпортЗум.ру: Замена тормозных колодок на велосипеде своими руками — инструкция, рекомендации

Обслуживание каретки открытого типа:

  1. Проверяется состояние подшипников, находящихся в чашке каретки: как подшипники, так и их посадочные места протираются чистой тряпкой от остатков старой смазки.
  2. Резьба каретки промывается керосином, бензином или же WD-40 и вытирается сухой тряпкой.
  3. Посадочные места смазываются небольшим количеством густой смазки.
  4. Ставятся подшипники, и еще немного добавляется смазка. В случае необходимости старые подшипники подлежат замене.

Смазка каретки на шариковых подшипниках

Стоит отметить, что каретки данного типа недолговечны, поэтому обслуживание и регулировка подшипников должна проводиться довольно часто.

Обслуживание неразборной каретки

При возникновении проблем с каретной данного типа производится ее замена. Выбирая новую каретку, важно знать длину и ширину вала, а также тип соединения с шатунами.

Собираем и устанавливаем велосипедную каретку

Важный момент при сборке каретки – это правильно поставленные чашки. Стоит помнить, что левая чашка имеет правую резьбу, а правая – левую.

Собирать каретку стоит начинать с правой стороны: кареточная ось устанавливается в правую чашку и закручивается съемником каретки до упора. Затем все то же проделывается с левой чашкой. После этого рекомендуется проверить каретку: нужно покрутить ее ось в разные стороны и убедиться в отсутствии люфта (каретка должна легко и бесшумно проворачиваться).

В завершении процесса на свои места устанавливаются и фиксируются винтами шатуны.

Видео-обзор ремонта каретки:

Загрузка...

Как самостоятельно разобрать и снять каретку велосипеда | Ремонт и уход

В одном автомобильном журнале как-то была напечатана статья о двух типах автовладельцев: тех, кто ухаживает за своей машиной, и тех, кто просто ездит и моет только перед продажей. Автор статьи рекомендовал с детства приучать мальчишек ухаживать за своим транспортом, начав, естественно, с велосипеда. В принципе, при наличии необходимых инструментов техническое обслуживание велосипедов действительно можно производить самостоятельно. Это касается не только мытья, подкачки шин, регулировки педалей, но и ремонта некоторых составляющих, например, каретки. Опытные велосипедисты знают, что каретка является одним из важнейших узлов велосипеда, который обеспечивает функцию крутящего момента шатунов велосипеда. Расположение каретки в нижней части велосипеда становится причиной того, что на нее попадает большое количество воды и грязи, и в результате сначала возникают посторонние звуки, свидетельствующие о нестабильной работе узла, а затем и его заклинивание. Именно поэтому необходимо производить регулярный осмотр и профилактическое обслуживание каретки велосипеда. Правд,а это возможно только в том случае, если каретка вашей модели велосипеда является разборной (так называемого открытого типа) и представляет собой вращаемую с помощью нескольких подшипников ось. Вся эта конструкция легко поддается разборке, смазке и замене отдельных запасных частей. На некоторых моделях велосипедов устанавливаются картриджные каретки, которые при возникновении неполадок подлежат исключительно замене, но не ремонту. В любом случае человеку, который берется за ремонт каретки велосипеда своими руками или замену, необходимо знать правила двух основных процессов – снятия и установки каретки.

Начнем с того, что прежде чем снимать каретку под квадрат, Octalink, ISIS с велосипеда у нас должны быть сняты шатуны иначе к каретке не подобраться.

Оглавление:

  • Откручиваем каретку с помощью специнструмента
  • Подготовка к установке новой каретки
  • Установка каретки в раму
  • Как снять каретку без съемника?

Обратите внимание, что прежде чем покупать новую каретку для замены старой вам нужно узнать длину вала каретки. А длину не померить, если вы не снимите шатуны и систему или не открутите каретку полностью.

Откручиваем каретку с помощью специнструмента

Сначала мы рассмотрим способ снятия каретки с помощью специальных съемников, так как это самы й простой и безопасный способ.

Для этого нам потребуется съемник для кареток:

Я рекомендую купить съемник, который крутится гаечным ключом и имеет сквозное отверстие. Это отверстие нужно, чтобы прижать съемник к каретке. Если этого не сделать, то при откручивании каретки съемник может сорваться и загнуть шлицы на чашке после чего открутить уже будет ОЧЕНЬ проблематично.

Я прижимаю съемник к каретке с помощью болта M8, такие же болты используются для крепления шатунов к валу каретки, только нам потребуется болт немного длиннее. А также проставочную трубку, которую я взял от старой втулки, чтобы не так долго закручивать болт в каретку (можно просто подобрать болт чуть короче, чтобы обойтись без проставок). Вот как это выглядит:

1. Устанавливаем съемник на каретку

Многие часто путаются в какую сторону откручивать каретку, если у вас не какой-нибудь редкий итальянский шоссейный велосипед, то каретка откручивается в сторону кручения педалей, т.е. левая чашка откручивается — против часовой стрелки, а правая чашка — по часовой стрелке. Правда легко запомнить?

Откручивать следует начинать с левой чашки, так как левая чашка поджимает каретку и поэтому правую чашку будет выкрутить заметно труднее.

2. Левая чашка. Далее я переместился в мастерскую, чтобы закрепить раму на стойке. Левую чашку крутим против часовой стрелки (в тут сторону, в которую крутим педали).

2. Правая чашка. Правую чашку откручиваю по часовой стрелке. Тут скорее всего нужно будет приложить больше усилия чем для левой. У меня в мастерской есть труба с помощью, которой я увеличиваю рычаг. Обычно с трубой откручиваются все — даже самые закисшие каретки.

Подготовка к установке новой каретки

Все мы сделали, что хотели и сняли каретку. Теперь нам нужно почистить резьбу в кареточном стакане от грязи и песка, смазать маслом и закрутить новую каретку. Смазку использовать необходимо, чтобы каретка не прикипела к раме (особенно актуально для алюминиевых рам) и можно было без проблем снять ее с велосипеда.

Установка каретки в раму

После того как резьбы смазаны можно устанавливать новую каретку. Главное убедиться, что чашки вы вкручиваете с нужной стороны. Для этого можно посмотреть на саму каретку, на ней обычно написано, где левая и правая сторона.

Также следует аккуратно вкручивать чашки в раму, так как если вдруг чашка встанет криво и вы ее вкрутите, то сорвете резьбу особенно опасно для алюминиевых рам. Поэтому если вы чувствуете, что туго закручивается, не крутите дальше, а вернитесь назад и попробуйте снова, скорее всего вы не попали в резьбу.

Как снять каретку без съемника?

Хотелось бы мне написать ответ на этот вопрос, что «никак», но на самом деле есть несколько варварских способов, которые не гарантируют результата и могут повредить ваш велосипед. Если вы готовы рискнуть и не хотите покупать специальный ключ, то приступим:

1. Большой разводной ключ. Берем разводной ключ и сильно обхватываем чашку каретки. Крутим в сторону кручения педалей и надеемся, что ключ удержит чашку и вы ее открутите.

2. Зубило (отвертка) и молоток. Упираемся зубилом в шлицы каретки и бьем как следует пока чашка не сдвинется с места.

Шатуны велосипеда – это одна из самых важных деталей велосипеда, которая необходима для движения не меньше, чем карданный вал необходим автомобилю.

Шатуны изготавливают разных типов (стальные шатуны, алюминиевые шатуны, полые шатуны и т.п.) и существуют различные способы посадки шатунов на каретке – это и шатуны под шлиц, и шатуны под квадрат, и более современный вариант с накидным шатуном, и стандартное крепление со шпонкой (как делалось раньше на советских велосипедах. Сейчас этот стандарт практический полностью вытеснен более современными типами).

Зачем снимать шатуны с велосипеда

Иногда требуется снять шатуны велосипеда для того, чтобы получить доступ к обслуживанию каретки или прочистить грязь.

Сами шатуны могут ломаться. На первый взгляд это кажется невероятным развитием событий, но шатуны подвержены изгибам, повреждению шлица, шатуны могут ломаться в любой из точек или, что является наиболее частым недугом, получают повреждение резьбы для крепления педали.

Резьба в шатуне для педали – это отдельная печальная тема. Часто пользователь перетягивает эту резьбу или наоборот не всегда контролирует затяжку и подтягивает разболтавшееся крепление. Это приводит к повреждению резьбы. Можно было бы нарезать резьбу большего диаметра, но тогда в образовавшееся отверстие не встанут стандартные педали. Помимо этого, резьба может повредиться из-за того, что ремонтник начал вкручивать педаль под небольшим углом и срезал грани резьбы, или лучше сказать – самостоятельно угробил резьбу. Во всех этих случаях шатуны потребуется демонтировать и/ или заменить на новые. Можно попытаться отремонтировать шатуны.

Шатуны с велосипеда потребуется снять и в случае, если нужно поменять звезды (или одну из звезд). Ведь на современных шатунах звезда крепится не при помощи сварочного аппарата или расклёпа, а при помощи так называемых бонок. Звезда – это расходный материал, который выходит из строя и снашивается гораздо быстрее, чем сами шатуны.

Больше всего проблем возникает с алюминиевыми шатунами. Если качество их изготовления низкое, то они активно ломаются и снимаются с большим трудом. Всё дело в некачественном алюминии, используемом на дешевых изделиях.

Как снять шатуны с велосипеда

В идеальном случае, когда мы используем качественное оборудование и имеем съемник для шатунов с велосипеда, сложностей возникнуть не должно. Вся конструкция в этом случае работает так, что помогает нам выполнять необходимые для технического обслуживания действия.

Перед снятием шатуна нужно открутить фиксирующий болт – шестигранник или стандартная гайка/болт. Делать это нужно очень аккуратно, чтобы не завалить грани на шестиграннике/гайке. Дальше, казалось бы, шатун должен соскочить, но этого не происходит. Используется посадка с натягом. Руками шатун не снять и потребуется выжимка шатунов.

Если рассматривать современные шатуны, то в центральное отверстие шатуна вкручивается специальный съемник-выжимка, который упирается в каретку и стаскивает (при кручении гайки съемника) шатун с его посадочной точки. Так снимаются и шатуны под квадрат, и шатуны под шлиц. Съемник нужно вкручивать абсолютно ровно и на всю длину резьбы. В противном случае, съемник вытащит себя сам вместе с резьбой, а шатун останется на месте.

На некоторых системах съемнику не во что упереться на каретке. В этом случае, нужно или оставить на месте фиксирующий винт, прижимающий шатуны и упереться в него, или подложить монетку. Можно использовать продольную ось (болт или ось колеса), для того, чтобы упереться в соседний фиксирующий винт. Важно помнить, что можно случайно повредить резьбу болта фиксации шатуна на каретке или впресовать ваш упор в резьбу каретки, а это потребует замены каретки, что иногда ещё даже более трудоемко и дорого.

С шатунами на шпонке ситуация немного сложнее. Там предварительно нужно выбить шпонку, а затем раскачать шатуны (например, легкими, но резкими ударами молотка через деревянный брусок). Есть ещё рекомендация прокатиться без шпонки по двору, пока шатун не раскачается сам, правда этот вариант не всегда эффективен. Шпонка выбивается молотком. Для таких шатунов съемники не предусмотрены. Он сбивается молотком.

На практике ситуации обычно бывают разные и они сильно отличаются от желаемого идеала. Шатуны часто пригорают или срываются гайки крепления, да и сами шатуны не всегда слезают с посадочной точки на каретке очень легко. Какие же проблемы встречаются чаще всего?

  1. Повредилась центральная резьба для съемника на шатуне

Это очень неприятная ситуация, которая, по сути дела, отменяет возможность снять шатуны легко и ставит вас перед вопросом, как снять шатуны без съемника.

Потребуется раскачать шатун самостоятельно (резкими движениями, предварительно залив шлиц WD-40) или сбить их молотком через деревянный брусок. Воздействие должно иметь ударный характер. Важно не повредить раму или каретку. Посадочная точка шатуна аккуратно околачивается по периметру с разных сторон в направлении «от рамы», чтобы шатун соскочил.

Если после проколачивания через брусок шатун «не пошёл», то нужно использовать монтировку или зубило. Оно вставляется в пространство между кареткой и шатуном и используется как рычаг или прямая палка для удара.

Мера воздействия зависит от того, будете ли вы дальше использовать шатуны или замените на новые.

Часто выручает вариант проехаться без фиксирующего болта пару километров, пока шатун сам не раскачается.

Иногда шатуны с креплением под квадрат из мягкого алюминия настолько сильно напрессовываются на квадратный шлиц, что получается эффект сопоставимый со сваркой. В этом случае вариантов снять шатун без повреждения практически нет. Можно рассверлить основание шлица или сделать распил ножовкой.

Практикуется и вариант разогрева шатуна газовой горелкой. Но вариант это не самый хороший, т.к. в данном случае можно испортить алюминиевую раму или выжечь пластмассовые вставки из каретки. Если вставок нет, то испортится масло внутри каретки. Однако, в редких случаях этот прием сильно выручает. Для того, чтобы разогреть шатун, нужно прокаливать точку крепления шлица газовой горелкой или паяльной лампой. Затем, желательно ещё горячий шатун, сбить молотком.

Есть ещё способ изготовить импровизированный съемник. Например, сделать в шатуне отверстие и закрепив в нем некоторый болт, пытаться упереть его в соседний шатун. Дальше аналогично стандартному съемнику выжимать шатун.

  1. Повредился шлиц на фиксирующем болте или срезались грани гайки

Это довольно существенная проблема, о которой, наверное, стоило сказать с самого начала. Если вы по «счастливой» случайности испортили шлиц на болте, который фиксирует шатун на его месте, вам предстоит множество радостных приключений.

Когда вам нужно снять шатун с каретки велосипеда, то в первую очередь следует открутить фиксирующие болты. Когда шатуны работают, они всегда имеют некоторый микролюфт (особенно шатуны на квадрате). Это микродвижение постоянно закручивает болт фиксации шатуна. Правый шатун закручивает болт, а левый раскручивает. Поэтому, шатун со звездочками намного сложнее открутить. Если при откручивании вы обнаружили, что болт не идёт, то не нужно торопиться.

Шатуны фиксируются или шестигранным болтом, или гайкой, или самым обычным болтом. Больше всего риск сорвать грани у шестигранного болта. Поспешные действия и использование заваленного шестигранника увеличивают этот риск. Поэтому, всегда аккуратно и тщательно фиксируйте любой ключ, прежде чем приложить усилия. Если винт не сдаётся, используйте WD-40 и аналогичные средства. Примените увеличенный рычаг и плавно, без рывков выкручивайте болт миллиметр за миллиметром.

Винт можно немножко разогреть (опять-таки, очень аккуратно) или вколотить туда торкс на большой размер.

Если вам посчастливилось сорвать шлиц, то придётся высверливать болт.

Как высверливать болт?

Это довольно сложная процедура, требующая определенных навыков. Строго по центру болта делается насечка керном. Дальше тонким сверлом на небольшой скорости начинаете рассверливаться отверстие строго в центре. Если сверло уплывает, то всеми силами возвращаете его к центру, помогая керном. Когда готово центральное отверстие его нужно расширять. Постепенно увеличиваем диаметры свёрел. Следите за соосностью. Если взять сверло большего диаметра и сверлить им, то отверстие опять-таки может уплыть. Когда диаметр сверла будет уже сопоставим с диаметром фиксирующего болта, попробуйте вбить в отверстие отвертку и выкрутить болт так. Если этого не получилось сделать, то сверлите опять большим диаметром. Когда до нитки резьбы на посадке останется около 1 мм, нужно просто выковырять остатки болта стамеской или керном. От него останется лишь тонкая фольга. Будьте внимательны, и не сосверлите резьбу.

Иногда выручает обсверлить болт таким образом, чтобы шатун мог слететь с каретки. Тогда остаток болта можно выкрутить тисками или газовым ключом.

Если же ваши шатуны фиксируются гайкой, то пусть это и устаревшая модель, но вам повезло чуточку больше.

Похожие статьи

В чем наши преимущества

Специализированный сервисный центр Veloremont в Москве занимается обслуживанием велосипедов всех типов и марок. При любых признаках неполадок воспользуйтесь услугами профессионалов, чтобы в самые короткие сроки устранить неисправность, восстановить управление и плавный ход двухколесного транспорта. Мы проводим обслуживание горных и городских велосипедов.

Заказать обслуживание велосипедов у нас выгодно по многим причинам:

  1. Бесплатная диагностика всех узлов без разборки велосипеда. Получите подробные консультации специалистов, чтобы определить причину проблемы.
  2. Доступные цены на полный перечень услуг. Ознакомьтесь с прайс-листом и убедитесь, что ремонт предлагается очень недорого.
  3. Быстрое выполнение заказов. Если вашему велосипеду требуется срочное обслуживание, то вы получите квалифицированную помощь без лишних затрат. Даже устранение серьезных неполадок потребует минимум времени.
  4. Удобное расположение. В данный момент мы располагаем пятью сервисными центрами в Москве, поэтому вам не придется тратить много времени на дорогу.
  5. Возможна доставка велосипеда к месту ремонта и обратно. Сэкономьте время и закажите выезд специалиста по адресу.

Нашим клиентам предоставляется гарантия 45 дней – это главное подтверждение качественно выполненной работы. Обслуживание городских и горных велосипедов выполняется опытными профессионалами, которые хорошо разбираются в своем деле. Наша компания стала частью поддержки компании велогонщиков Rollallday, что свидетельствует об очень высоком профессиональном уровне.

Как снять кассету звездочек без съемника?

Иногда вместо первого инструмента с цепью люди советуют «накинуть тряпку на звезды» и повернуть гайку съемником. Скажу честно — я попробовал. Тряпка превратилась в лохмотья от острых велосипедных зубов.

Второй вариант подмены фиксатора кассеты — это взять старую цепь, накинуть ее одним концом на кассету, а второй конец накинуть на обод колеса-покрышку. Зафиксировать там и повернуть гайку съемником.  У меня в результате накинутая на покрышку цепь продавила покрышку до обода и помяла последний.

Третий вариант пришел сам собой, когда я подробно изучил устройство фиксатора 🙂 Нам опять понадобится старая цепь, палка, 4 самореза и отвертка. Гвозди лучше не использовать — их выдирает из палки на «ура».

Обслуживание односоставной каретки велосипеда

СОДЕРЖАНИЕ СТАТЬИ:

В данной статье рассматривается процесс обслуживания подшипников односоставных систем Ashtabula. Помимо этого, рассматривается процесс установки подшипников трехсоставных систем в кареточный стакан под односоставную систему.

Введение

Что нужно для выполнения дальнейших действий?

Ознакомиться со статьей: Типы шатунов велосипеда: как снять и установить шатуны?

Односоставные системы встречаются на некоторых старых велосипедах марки Schwinn®, на детских велосипедах и на велосипедах для BMX. В этих системах шатуны и ось каретки выполнены в виде единого узла.

Односоставная система может быть заменена на трехсоставную, где применяется другой тип подшипников, а ось и шатуны представляют собой отдельные детали.

Один шатун прикручивается к другому внутри кареточного стакана; как следствие, они выполняют функции оси каретки. Правый шатун имеет правую резьбу, левый - левую. Прежде чем снять шатун, необходимо открутить педаль. Чтобы снять левую педаль, нужно откручивать её по часовой стрелке. Подробности изложены в статье "Снятие педалей".

Снятие подшипников

1. Снимите регулировочный конус, открутив его по часовой стрелке при помощи штифтового ключа.

2. Выньте левый и правый сепараторы из стакана. Шатуны не снимутся, пока подшипники собраны.


3. Вытащите шатун из кареточного стакана.

4. Проверьте степень изношенности конуса с правой стороны. Конус не нужно снимать для очистки. Если необходимо его заменить, то зажмите шатун в тисках и открутите правый конус против часовой стрелки.


5. Очистите и осмотрите детали. Осмотрите чашки в раме.

Замена чашек

Обычно при переборке каретки нет необходимости демонтировать чашки. Если же чашки изношены или планируется замена каретки, то чашки необходимо извлечь. Для этого используйте молоток и зубило. Сбивайте чашку с разных сторон до тех пор, пока она не отойдет от стакана.

Сборка подшипников

Изображение ниже: Фрагмент сепаратора подшипника и конус подшипника.

В большинстве односоставных кареток применяются подшипники с сепараторами. Перед установкой убедитесь в правильности сборки подшипников, поскольку существует единственное правильное расположение сепаратора. Рассмотрите сепаратор. Он удерживает, как бы "цепляет" шарики. "Вогнутая" сторона сепаратора должна быть обращена к конусу. Если есть сомнения, как устанавливать подшипник, то совместите конус с сепаратором и вращайте конус рукой. При правильном положении сепаратора вращение будет плавным. Если сепаратор перевернут, то он будет тереться о конус. Тогда переверните его и выполните проверку заново.

1. Если чашки ранее демонтировались, их необходимо установить обратно. Для этого воспользуйтесь инструментами HHP-2 и BBP-1.

2. Установите конус со стороны звезд.

3. Набейте подшипник смазкой.


4. Приложите подшипник к конусу со стороны звезд. Проверьте правильность расположения сепаратора. Шарики должны соприкасаться с конусом.

5. После установки подшипника проденьте ось шатуна через кареточный стакан. Установите подшипник с противоположной стороны и закрутите регулировочный конус. Он имеет левую резьбу, поэтому ввинчивайте его против часовой стрелки.

6. Установите шпоночную шайбу и контргайку.

Регулировка подшипников

Основная суть регулировки подшипников - обеспечить их свободный ход, но без люфта. Это может быть достигнуто следующим образом: в начале процедуры регулировки необходимо оставить небольшой люфт, затем слегка усиливать затяжку то тех пор, пока люфт не исчезнет. При интенсивной эксплуатации подшипники, чашки и конусы могут изнашиваться - на них появляются выбоины. В этом случае плавная регулировка не представится возможной. Если каретка правильно отрегулирована, но при вращении внутри каретки образуется абразив, то это значит, что конусы и чашки изношены и должны быть заменены.

  1. Начните с ослабления контргайки. Затягивайте регулировочный конус против часовой стрелки до тех пор, пока он не упрется в подшипник, затем открутите его на 1/4 оборота назад.
  2. Затяните контргайку.
  3. Возьмитесь за шатун и пошатайте его, чтобы проверить наличие люфта. Если он присутствует, ослабьте контргайку и слегка затяните регулировочный конус. Обратно закрутите контргайку и выполните проверку снова.
  4. Повторяйте процесс проверки и затяжки конуса до тех пор, пока ощущается люфт.

Примечание: в односоставных системах подшипники тщательно не полируются. Возможно небольшая погрешность в регулировке. Отрегулируйте подшипники так, чтобы обеспечить их свободный ход, но без люфта

Нижние кронштейны | Каретки Shimano

Выберите другую страну, чтобы просматривать материалы и цены, соответствующие вашему местоположению, и делать покупки в Интернете.

Албания Алжир американское Самоа Андорра Ангилья Антигуа и Барбуда Аргентина Армения Аруба Австралия Австрия Азербайджан Бахрейн Бангладеш Барбадос Беларусь Бельгия Белиз Бенин Бермуды Бутан Боливия Босния и Герцеговина Ботсвана Бразилия Британские Виргинские острова Бруней Болгария Камбоджа Канада Кабо-Верде Каймановы острова Чили Китай Колумбия Коморские острова Острова Кука Коста-Рика Хорватия Кюрасао Кипр Чехия Дания Джибути Доминика Доминиканская Респблика Эквадор Египет Эль Сальвадор Эритрея Эстония Эфиопия Фолклендские острова (Мальвинские острова) Фарерские острова Фиджи Финляндия Франция Французская Гвиана Французская Полинезия Грузия Германия Гибралтар Греция Гренландия Гренада Гваделупа Гуам Гватемала Гернси Гвинея Гвинея-Бисау Гайана Гаити Святой Престол (Ватикан) Гондурас Гонконг (САР) Венгрия Исландия Индия Индонезия Ирландия Израиль Италия Ямайка Япония Джерси Иордания Казахстан Кения Кирибати Корея, Юг Кувейт Кыргызстан Лаос Латвия Ливан Лесото Ливия Лихтенштейн Литва Люксембург Макао Мадагаскар Малави Малайзия Мальдивы Мальта Маршалловы острова Мартиника Мавритания Маврикий Мексика Микронезия, Федеративные Штаты Молдова Монако Монголия Черногория Монсеррат Марокко Мозамбик Намибия Науру Непал Нидерланды Новая Каледония Новая Зеландия Никарагуа Нигерия Ниуэ Северная Македония Северные Марианские острова Норвегия Оман Пакистан Палау Панама Папуа - Новая Гвинея Парагвай Перу Филиппины Польша Португалия Пуэрто-Рико Катар Воссоединение Румыния Россия Сент-Китс и Невис Сент-Люсия Самоа Сан-Марино Сан-Томе и Принсипи Саудовская Аравия Сенегал Сербия Сейшельские острова Сингапур Словакия Словения Соломоновы острова

Нижний кронштейн Shimano - Велосипедные запчасти по сниженным ценам / Руководство покупателя / Велосипедные запчасти в лучшем виде! / Профессиональный источник велосипедов / Bike Pro


НИЖНИЕ КРОНШТЕЙНЫ SHIMANO СЕРИИ UN

В 1992 году Shimano выпустила свои герметичные нижние кронштейны картриджей подшипников для использования с их группами запчастей для дорожных и горных велосипедов, это серия нижних кронштейнов "UN".Эта тройка и добавленная модель Dura-Ace 7410 имеют некоторые вариации внешнего вида и веса. Различия в качестве с точки зрения используемых материалов, допусков или используемых подшипников менее заметны.

Мы позвонили в штаб-квартиру Shimano в Ирвине, Калифорния, чтобы узнать, чем они отличаются. Роберт объяснил, что более дорогие модели сделаны из более качественной стали и подшипников. Мы спросили, как, какой тип стали используется для каждого, и как или какой тип подшипников используется для каждого, чтобы мы могли объяснить клиентам, почему они должны покупать один, а не другой.Роберт сказал, что эта информация является «конфиденциальной». Когда мы спросили, можно ли заменить шпиндель или подшипники индивидуально, если они выйдут из строя, он объяснил, что в каретках серии UN нет деталей, обслуживаемых пользователем или механиком.

На сборку Shimano дается гарантия сроком до одного года с момента первоначальной покупки, покупатель, отправивший им неисправный блок, получит новый обмен на неисправный B / B. По всем остальным деталям он отослал нас к Руководству по продукту дилера, в котором, откровенно говоря, нет ничего конкретного, связанного с компонентами или материалами, хотя в нем указаны доступные длины шпинделя.Все, что мы можем вам сказать, это то, что мы наблюдаем по каждому из них.

Подшипники, используемые с обеих сторон всех трех, имеют маркировку «HIC» и «JAPAN». Откровенно говоря, они кажутся одними и теми же ориентирами во всех трех, и все они «чувствуют», что имеют одинаковые ориентиры. В конце концов, мы разобрали UN-50 (предшественник UN-51), чтобы исследовать подшипниковый узел, и узнали, что термин «герметичный картридж», который является термином Shimano, не совсем точный эвфемизм для «прецизионно герметизированный». картриджный подшипник ».UN-50, когда вы удалили внешние прорезиненные уплотнения вокруг алюминиевой шайбы, обнаружил семь стальных шариков диаметром примерно 4,5 мм в пластиковом фиксаторе. После снятия обоих наружных уплотнений вы можете смотреть прямо через блок B / B. Эти внешние пластиковые уплотнения и их целостность, как и те, что используются в Tioga MTB-SK, - это все, что защищает внешний мир от 7 внутренних стальных шариков. UN-51, UN-71, UN-91 и DA 7410 B / B внешне, похоже, имеют те же подшипники, что и UN-50, которые мы разобрали для проверки.

Shimano создала специальный инструмент для установки этих B / B. Тот же инструмент используется для затягивания правой чашки (которая постоянно прикреплена к сердцевине герметичного блока), а также для установки и затягивания левой чашки на место. Park BBT-2 или Shimano TL-UN72 - единственные известные инструменты, которые надежно удерживают чашки. TL-UN72 был включен в состав UN-90 B / B, который был предшественником UN-90. Когда японская иена укрепилась по отношению к доллару США, включенный, казалось бы, бесплатный инструмент был удален, чтобы сохранить доступность B / B.Покупка или аренда одного из этих инструментов потребуются для установки по гарантии.

Шатуны Shimano XT, LX и STX Compact 1994 года выпуска относятся к сверхнизкопрофильным моделям. Для сверхнизкопрофильных тройных кривошипов следует использовать шпиндель 113 мм или 118 мм вместо традиционных 122 мм или 127 мм. Для сдвоенных шатунов SLP, Dura-Ace или 105SC / RX100 следует использовать 103 мм или 107 мм вместо традиционных 115 мм. Что касается негабаритных подседельных труб, имейте в виду, что подседельная труба большего диаметра смещается дальше вправо, от рамы, на приводной стороне клетки переднего переключателя.Это потребует, чтобы передние звезды также были удалены от рамы за счет использования более длинного шпинделя.

Прилагаемая таблица Shimano показывает различные возможности моделей UN серии B / B с длиной шпинделя, шириной корпуса и весом, если бы мы могли получить образец.

Теперь об особенностях общежитий, какими мы их видим.




SHIMANO UN-51 B / B

UN-51 является преемником UN-50 и наименее дорогим из нижних кронштейнов ООН.Одним из очевидных улучшений, сделанных Shimano в UN-51, было обновление левой чашки подшипника с серой пластмассовой детали, которая покрылась трещинами и трещинами, на штампованную и обработанную стальную деталь. Центральный сердечник «герметичного» узла, удерживающий подшипники, изготовлен из достаточно прочной стали. Наружная часть этого центрального сердечника плавно повернута, при этом чашка подшипника с правой стороны постоянно прижимается к правой стороне сердечника. Правая чашка изготовлена ​​из обработанной стали серебристого цвета.

Шпиндель UN-51, кажется, сделан из литой черной стали, которая обрабатывается на токарном станке для улучшения внешнего размера.Он прочный, с просверленными концами и резьбой для ввинчивания кривошипных болтов. Левая чашка подшипника сделана из стали серебристого цвета, с резьбой и концом приспособления, врезанными в деталь. UN-51 поставляется с парой цельных шатунных болтов / шайб из стали черного цвета.

Доступен только с английской резьбой, с шпинделем 107 мм, 115 мм (для двойных Road), 113 мм, 118 мм (новые LX и XT), 122,5 мм (для тройных Road или Mountain) или 127,5 мм (для тройных Mountain). длины. UN-51 использует 122.5-миллиметровый шпиндель для 68-миллиметрового корпуса B / B с прилагаемыми кривошипными болтами (который весит 30 граммов) весит 358,5 грамма. Это указанный B / B для групп запчастей 105SC-7, RX100 Road и Deore DX (производство прекращено в 1994 году), LX и 400 CX Mountain.

UN-51 не поставляется с необходимым установочным инструментом TL-UN72. Парк BBT2, произведенный в США, рекомендован и находится в конце этого раздела.

Длина корпуса 68 мм-07-13-15-18-22-27 $ Цена в каталоге
Корпус BB 73 мм Длина-07-13-15-18-22-27 / W $ Цена в каталоге

Материал, защищенный авторским правом - Все права защищены
Этот сайт спонсируется


левая скоба - это... Что такое левая скобка?

  • левая скобка - существительное Левая квадратная скобка [(ASCII 91.) См. Также: правая скобка… Викисловарь

  • Bracket buster - Bracket buster, как общее выражение, относится к баскетбольной команде американского колледжа, обычно из так называемой средней основной школы, которая опровергает высокопоставленную команду в баскетбольном турнире NCAA Mens Division I. график настроен…… Википедия

  • Кронштейн - 〈перенаправляется сюда.Не следует путать с く, японской кана. Эта статья посвящена заключению в скобки знаков препинания. Для использования в других целях, см скобка (значения). Из-за технических ограничений сюда перенаправляются заголовки вроде :). Для типографского…… Wikipedia

  • Скобка (математика) - В математике в математической записи часто используются различные типографские формы скобок, такие как круглые скобки (), квадратные скобки [], фигурные скобки {} и угловые скобки. Обычно математическим выражением является…… Wikipedia

  • Кронштейн (группа) - Инфобокс Музыкальный исполнитель Имя = Кронштейн Img capt = Слева направо Зак Чарлос, Рэй Кастро, Марти Грегори и Ларри Тинни Размер изображения = Пейзаж = Фон = группа или группа Имя при рождении = Псевдоним = Родился = Умер = Происхождение = Калифорния, США…… Википедия

  • правая скобка - существительное Правая квадратная скобка] (Ascii 93) См. Также: левая скобка… Викисловарь

  • Нижний кронштейн - Квадратный кронштейн картриджного типа.Каретка на велосипеде соединяет кривошипную систему с велосипедом и позволяет шатуне свободно вращаться. Он содержит шпиндель, к которому крепится шатун, и подшипники, которые позволяют использовать шпиндель…… Wikipedia

  • Скобка Дирака - Скобка Дирака является обобщением скобки Пуассона, разработанной Полем Дираком для правильной обработки систем с ограничениями второго класса в гамильтоновой механике и каноническом квантовании. Это важная часть разработки Дираком…… Wikipedia

  • Скобка Мойала - В физике скобка Мойала - это подходящим образом нормализованная антисимметризация звездного продукта фазового пространства.Кронштейн Мойял был разработан примерно в 1940 году Хосе Энрике Мойал, но Мойал смог опубликовать свою работу только в 1949 году после…… Википедии

  • Скобка Пуассона - В математике и классической механике скобка Пуассона является важным оператором в гамильтоновой механике, играющим центральную роль в определении временной эволюции динамической системы в гамильтоновой формулировке.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
