Проекты домов с подвалом. Особенности планировки, рекомендации. Планировка домов с подвалом

№116-02. Готовый проект мансардного дома с подвалом на шесть комнат (415,7 м2)

Проект мансардного дома с подвалом

План подвала дома с подвалом

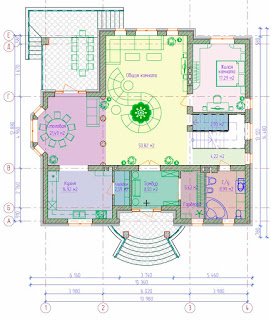

План 1-го этажа дома с подвалом

Согласно архитектурному проекту:Стоимость данного проекта см. на нашем новом сайте "Дом Морозовых"

Технико-экономические показатели:

Количество этажей - 2 +мансарда

Количество комнат - 6

Общая площадь - 415,7 м2Жилая площадь - 152,1 м2Площадь застройки - 223,1 м2

Описание проекта: - Здание запроектировано одноэтажным с устройством мансарды и цокольного этажа. - Фундаменты ленточные монолитные из бетона класса С16/20; - Стены наружные - блоки газосиликатные марки 600 В2.5 на клею - 300 мм. Утеплитель - пенополистирол - 30мм. Снаружи облицовка лицевым керамическим кирпичом;

План мансардного этажа дома с подвалом

- Перекрытия - сборные ж/б; - Кровля запроектирована стропильная с покрытием из керамической черепицы.

Расход строительных материалов:1. Фундаменты ленточные: - бетон класса С16/20 - 102,4 м32. Стены наружные: - блоки газосиликатный толщ 300мм - 71,8 м3 - утеплитель пенополистирол. толщ 30мм - 7,2 м3 - кирпич полнотелый лицевой - 41,2 м33. Стены внутренние: - внутренние несущие (кирпич пустотелый) - 34,7 м3 - перегородки (кирпич пустотелый) толщ. 120 мм - 14,9 м3 - вентшахты (кирпич полнотелый) - 15,55 м3

Проект мансардного дома с подвалом на шесть комнат

4. Колонны: - кирпич керамический лицевой - 0,75 м3 - монолит (бетон) - 2,84 м35. Покрытие кровли - 307,25 м22

Состав проекта (с иллюстрациями):Подробнее »

Проект мансардного дома с подвалом на шесть комнат

_____________________________________________________________

Полезное:

Архив готовых проектов:

proekty-domov-kottedzhej.blogspot.com

Планировка и чертежи подвала частного дома

Такое помещение, как подвал, вещь для частного дома незаменимая, ведь никакой холодильник не сможет вместить такого количества банок с консервами, соленьями, вареньем, овощами, и другими запасами. Практически каждый человек, имеющий собственное жилье, может сделать себе такое строение.

Планировка подвала с бассейном, сауной и санузлом

Для этого можно использовать как подвал жилого здания, уже существующий, будь это дом или квартира, так и самостоятельно построенный небольшой подвал на участке возле дома. Кроме того, составив планировку подвала, вы сможете сделать его оригинальным и красивым.

Вернуться к оглавлению

Содержание материала

Что такое подвал

Такое помещение, как подвал, имеет собственное определение. В основном называют подвалом большое помещение, расположенное на нулевом этаже здания и занимающее всю его площадь. Таким образом, в этом помещении можно разместить множество других построек, таких как гараж, мастерская, дополнительная комната, бассейн, прачечная, бойлерная или же бассейн. Кроме того, в нем можно расположить кладовую. Это главное отличие подвала от погреба.

В подвале дома могут быть разные по предназначению комнаты, а в погребе — только одна для хранения продуктов сезонного урожая или консервации.

Планировка подвала с сауной, прачечной и тренажерным залом

Теперь давайте рассмотрим нюансы при планировании схемы и постройки подвала на частном участке. Конечно, нужно учитывать то, что качественный и хороший фундамент в просторном доме имеет большие требования в плане трудоемкости и финансов. Поэтому необходимо рассмотреть все плюсы и минусы постройки подвалов в фундаменте дома.

Вернуться к оглавлению

Минусы подвалов в фундаменте дома

Первый большой недостаток, который является проблемой для большинства хозяев, — это финансовая сторона. Для того чтобы сделать хороший качественный и надежный подвал, нужно будет потратить почти половину стоимости всего дома. Но стоит учесть то, что цена напрямую зависит от условий строительства, а именно от грунтовых вод, состава грунта и от рельефа местности.

Второй недостаток — это необходимость в больших трудозатратах на работы, которые при строительстве своими руками будут даваться очень нелегко.

Планировка цокольного подвала 7х9 с топочной и кухней

И, тем не менее, на большинстве дачных и обычных частных участках строительство ведется самостоятельно, так как это помогает избежать лишних затрат.

Вернуться к оглавлению

Плюсы подвала в фундаменте

Плюсов в расположении подвала в нулевом этаже вашего дома, конечно, намного больше, чем минусов. Первым плюсом является то, что в вашем распоряжении существует огромный участок, на котором можно расположить необходимые помещения, да и все что вам угодно начиная от оранжерей хозяйственных блоков и заканчивая котельной.

Кроме того, если вы любитель спортивных нагрузок и хотите держать свое тело в форме, в подвале можно расположить тренажерный зал. В другом случае это помещение послужит отличным местом для постройки бильярдной или зимнего сада, в котором, установив естественное освещение, можно даже зимой находится в окружении зеленых растений.

Вернуться к оглавлению

Подвал в монолитном фундаменте

Перед началом проведения работ по разметке вы должны в бумажном или компьютерном варианте создать чертеж, по которому будет ясно, как именно выглядит ваш подвал как внутри, так и снаружи. Для примера рассмотрим варианты частичного подвала под зданием. На наши нужды выделена большая половина дома, но если есть возможность использовать всю площадь, то это будет даже лучше.

Полная высота от пола до потолка подвала, используемого нами, будет составлять 150 сантиметров, уровень расположения над землей равен 80 сантиметрам.

Такая небольшая высота объясняется тем, что есть необходимость установки гидроизоляции и также проведением бетонирования пола. Каждый из них занимает в среднем 20–30 сантиметров. Вся конструкция будет занимать высоту до 2,2 метра. схема устройства подвала

Если ваш участок, на котором расположен дом, имеет высокий уровень промерзания почвы, и он достигает уровня ниже 1,5 метра, то в таком случае есть необходимость в траншее или котловане, раскапываемом на этом уровне. После этого поверхность засыпается песчаной подушкой, которая не должна превышать 60 сантиметров по высоте. В основном уровень приложенных усилий зависит напрямую от плотности грунта и его податливости.

Если есть грунт, из лучших вариантов — провести дополнительное укрепление при помощи выкладывания кирпича, обрабатывания стен опалубкой и рытья дополнительного котлована. Если же в вашем расположении больше финансов, то было бы неплохо провести выкладывания бетонных блоков под фундамент. план подвала 9х10

Если грунт отличается твердостью и состоит из камня, земли и тому подобного, то производится рытье отвесной траншеи. Но стоит быть внимательным в том месте, где должны располагаться двери: там грунт не выкапывается и остается, после чего армируется. Дальше все основание укрепляется при помощи опалубки. Последняя часть основания из 10–15 сантиметров должна усиленно армироваться, особенно в тех местах, где будут располагаться окна и двери.

Если есть уже готовая структура несущих конструкций на первых этажах зданий, ее нужно использовать для дальнейшего планирования и построения чертежей подвала или нулевого этажа. Это особенно важно, если вы хотите свободно и творчески расположить элементы по своему желанию, так как их можно будет согласовывать с уже разработанной жилой структурой.

Схема устройства вентиляции в подвале

Обычно такой этаж или подвал можно обустраивать не только для расположения погреба или других технических помещений. В некоторых случаях разрешается строить место для временного местонахождения людей. Главным условием в таких ситуациях является наличие хорошей вентиляции и теплоизоляции.

Пример планировка подвала частного дома с тренажерным залом и сауной

Если жилье, под которым расположен подвал, — индивидуальное, тогда можно облегчить доступ в нижнее помещение дома при помощи наружного входа по дому и домовым лестницам. Если же в вашем подвале будут расположены такие комплексы, как спортивно-оздоровительные или бытовые помещения и тому подобное, нужно будет побеспокоиться о наличии отдельного выхода.

Вернуться к оглавлению

Меры предосторожности при проектировании подвала

В подвальных помещениях запрещается устанавливать емкости с легко возгораемыми жидкостями. Это также касается топочных, газовых или котельных помещений.
Расположение гаража в подвальном помещении является нежелательным, хоть и разрешается правилами эксплуатации. Такие меры предосторожности объясняются тем, что такое расположение помещения может представлять опасность для жизни и здоровья людей, проживающих над таким строением. В основном это объясняется опасностью сбора выхлопных газов в верхних комнатах здания.Если вы все же решили расположить гаражное помещение под своим жилым домом, то необходимо соблюдать правила эксплуатации, которые обязывают устанавливать хорошую вентиляцию с электрической или механизированной вытяжкой. Конечно же, такое правило не касается расположения электромобилей в подземном гараже.
3D планировка подвального этажа с гаражом и хозяйственными помещениями
Если в вашем подвале отсутствуют какие-либо легковоспламеняющиеся материалы, то выход может быть сделан и через тамбур здания.
При желании расположить жилой уровень в подвале необходимо обратить свое внимание на правила, указанные соответственными органами. Нормы, указанные в этом документе, дают определение жилому подвальному помещению: это комнаты или система комнат, предназначение которых заключается в круглогодичном и постоянном проживании человека, и при этом имеющие соответствие всем санитарным требованиям; также оно включает в себя подходящий микроклимат и достаточный уровень вентиляции воздуха.

Вариант планировки цокольного этажа 8х13

Если вы будете использовать советы, указанные в этой статье, то сможете сделать подвал в частном доме, который будет отличаться как прочностью, так и надежностью.

proekt-sam.ru

Дом с подвалом. Никаких шансов для сырости!

Сырость в доме вредна не только для него самого, но и для людей, живущих в нем. Подвал является наиболее уязвимым в этом смысле местом. Поэтому данному помещению в первую очередь необходимо обеспечить эффективную защиту от потерь тепла и воздействия излишней влаги.

Нередки случаи, когда на стене из-за сырости образуются некрасивые пятна плесени, а штукатурка в этих местах осыпается. Прежде чем выполнить косметический ремонт пострадавшей стены необходимо устранить причину, из-за которой сырость возникла.

Проекты домов с подвалом. Сложности воплощения

Подвал – недешевое удовольствие. Его грамотная организация увеличит расходы на строительство примерно на 30 %. Дополнительные финансы потребуются уже на стадии котлована, ведь разработать его нужно будет ниже чем обычный фундамент, за счет высоты подвала. Недешево обойдутся и работы по гидроизоляции и утеплению подземного помещения. Особенно тщательно эти работы нужно провести, если подвал находится ниже уровня залегания грунтовых вод. Гидроизоляция в этом случае будет выглядеть как многослойный ковер или сварное полотнище. Целесообразность подвала ставится под вопрос именно по причине высокой стоимости подобных решений. При необходимости обеспечения дополнительной площади дома целесообразнее будет обзавестись пристройкой или мансардой, чем зарывать деньги в землю. Но если хозяева готовы потратить средства ради реализации идеи с подвалом, к её воплощению необходимо подойти серьезно, чтобы не превратить подвал в головную боль.

Стены подвала сами по себе являются фундаментом всего здания. Судьба жилища напрямую зависит от их надежности. Любая влага, скопившаяся в порах бетона, замерзая, увеличивает свой объем и нарушает целостность материала. Помимо этого влага способствует возникновению коррозии арматуры, заложенной в бетоне. Обращать пристальное внимание на гидроизоляцию подвальных помещений нужно, прежде всего, владельцам домов, построенных на самых престижных участках, находящихся вблизи водоемов. Участки эти отличаются тем, что грунтовые воды могут выходить на поверхность земли.

Подготовительный этап

Избыточная влажность в подавляющем большинстве случаев является причиной повреждения строительных конструкций. Поэтому стоит подумать о защитных мерах еще тогда, когда разрабатывается проект дома с подвалом. На этом этапе возможно изменение конструктивных решений и планирование хода выполнения работ. Перед началом проектирования необходимо заказать геологическое исследование участка строительства для обнаружения уровня грунтовой воды. Это позволит избежать затопления подвала, вызванного таянием снега или обильными осадками. Проигнорировав выполнение данных изысканий можно рассчитывать на ощутимые затраты при устранении последствий.

Изоляцию выполняют в двух вариантах – внутреннем и наружном. Последний вариант является оптимальным, ведь такая изоляция работает «на прижим», а внутренняя подобно «отжиму». ТО есть грунтовые воды будут прижимать слой внешней гидроизоляции к стенам подвала, в то время как внутренний будет отслаивать.

Наружная гидроизоляция

Данные работы осуществляют на начальном этапе стройки. Если дом завершен, надежную гидроизоляцию выполнить будет намного сложнее. Затраты времени и денег также увеличатся, в связи с необходимостью проведения следующих работ:

раскопки подземной части,
выполнения изоляционных слоев,
устройства подпорной стенки (глиняного замка) из толстого утрамбованного слоя глины, сооруженной вплотную к наружным стенам подвала, отсыпанной песком или щебнем с последующим бетонированием цементным раствором,
проверки уровня водонепроницаемости,
обратной засыпки пазух.

Из всех видов наружной гидроизоляции широкой популярностью пользуются обмазочные и оклеечные типы. Первую осуществляют с применением битумных мастик или полимерно-смоляных материалов. Оклеечная же производится с помощью рулонных материалов, таких как рубероид, гидроизол и изол.

Способы нанесения и последовательность проведения гидроизоляционных работ зависят от вида гидроизоляции.

Существует универсальный вариант обеспечения наружной защиты подвала от грунтовой воды. Технология следующая:

Нанести обмазочную гидроизоляцию на очищенную наружную поверхность, затем устраивают пирог из 2-3 слоев рулонной изоляции, соблюдая нахлест полотен не менее 10-15 см. При высоком уровне стояния грунтовой воды изоляцию защищают глиняным замком. Это предотвратит контакт гидроизоляционного материала с агрессивной средой и компенсирует гидростатическое давление воды на стенки подвала.

Для защиты цоколя изоляцию наносят на 20-50 см выше, чем уровень поверхности грунта. Бетонный слой пола стоит заливать также на глиняную основу. Для лучшего отведения воды от конструкций нужно применять геотекстиль и шиповидную мембрану. Качество современных материалов гарантирует, что ни одна капелька влаги не попадет на строительные конструкции. Благодаря дренажной полости, шиповидная мембрана отводит воду вниз в дренажную систему.

Сравнительные характеристики типов изоляции

Тип изоляции

Обмазочный тип

Оклеечный тип

Преимущества

Экологичность, безусадочность, влагонепроницаемость, экономичность, устойчивость к агрессивным химическим средам

Недостатки

Чувствительность к температурным деформациям – отслоение покрытия.

Недолговечность. Битум сохраняет эластичность только в течение 5-6 лет.

Некоторые виды гидроизоляции требуют предварительно огрунтованной поверхности.

Опасность в связи с обязательным нагреванием битума до 120 ˚С.

Сложная технология работ, требующая предварительного грунтования битумной эмульсией, устранения неровностей до 2 мм, сушки основы.

Невозможность выполнения работ при температурах наружного воздуха ниже 10 ˚С.

Для производства работ необходима специальная квалификация.

Важно! Перед началом земляных работ любого вида необходимо получить следующую информацию о грунтовых водах: уровень и периодичность их подъема, их температуру и содержание в них растворенных солей.

Внутренняя гидроизоляция

Для внутренних работ разработаны специальные проникающие составы, предназначенные для нанесения на свежий бетон. Специалисты сошлись во мнении, что данный вид изоляции для внутренних работ является идеальным и обеспечивает наилучшую защиту от влаги. Суть проникающей гидроизоляции в том, что её химически активные агенты при соприкосновении с водой растут в объеме, превращаясь в кристаллы. Работа этих образований заключается в том, чтобы закупоривать микротрещины и поры бетона на глубину до 50-60 см. такая пропитка поможет стенам подвала выдержать нагрузку воды, равную 13 кг/см2. К тому же механические повреждения такому покрытию также не страшны, так как царапины и сколы на качество изоляции не влияют.

Расход материала при изоляционном слое в 1-3 мм равен 0,8 кг/м3., килограмм изоляции стоит от 0,9 у.е, а работы по нанесению оцениваются от 30 у.е./м2.

Альтернативой проникающей изоляции считаются цементноминеральные и полимерцементные гидроизолирующие составы. Они известны высоким уровнем адгезии к кирпичным, бетонным и деревянным поверхностям. Удобство работы с этими материалами и возможность нанесения на неподготовленные поверхности делает их все более популярными. Смесь просто разбавляют нужным количеством воды и наносят даже на мокрые поверхности. Недостаток у такой гидроизоляции один – она боится перепадов температур. Поэтому если, например, в проект одноэтажного дома с подвалом не внесена тепловая изоляция подвала, то следует сочетать полимерные составы с эластичным герметиком.

Рецепты удачного утепления подвала

Расчетами установлено, что одна пятая часть тепловых потерь здания происходит через помещения подвала. Если подвал не был утеплен, доля тепловых потерь во всем здании значительно увеличится. Утепление поможет защитить стены подвала и от промерзания, и от сырости. В теории утеплять стены подвала можно как с внутренней, так и с наружной стороны. Но наиболее эффективной является схема кругового наружного сплошного утепления по всему периметру.

Совет: внутреннее утепление разрешается производить лишь в том случае, когда невозможно наружное.

Наружный утеплитель кроме своей основной задачи обеспечивает сохранность гидроизоляции от термических и механических повреждений. Если утеплять подвал изнутри, влага будет скапливаться на стыках стен с теплоизоляцией. Часто это приводит к образованию подтеков на отделке и затхлым запахом в помещениях. Коварность внутреннего утепления в том, что его недостатки проявляются со временем.

Главными критериями к выбору материалов для производства наружной теплоизоляции являются прочность (способность не сминаться под весом почвы) и неспособность впитывать влагу. Всеми этими качествами экструдированный пенополистирол обладает в полной мере. Минеральная вата для данного вида изоляции не применяется по причине её мягкости и влагопроницаемости под грунтовой нагрузкой.

Работы по утеплению подвала не рекомендуется производить ранее, чем через 5-6 дней после завершения гидроизоляции стен. Прямо на гидроизоляционные слои плиты утеплителя наклеивают с помощью битумно-клеящих составов или мастики.

Важно! Запрещено использовать горячие битумные составы для крепления теплоизоляционных плит!

Монтаж утеплителя производится путем точечного нанесения холодной битумной мастики с последующим прижиманием плит. Необходимо обеспечить одинаковую толщину плит и минимальные зазоры между ними. Приклеивание является дополнительной мерой, ведь в процессе монтажа плиты плотно прилегают к стенам и удерживаются грунтом. Защитить утеплитель от повреждения при обратной засыпке можно гладкими асбестоцементными плитами.

Это интересно: в зимний период времени в неотапливаемом подвале стены, покрытые теплоизоляцией, способны поддерживать температуру в помещении, равную 5-10 ˚С без дополнительных мероприятий.

Таким образом, обеспечив подвалу качественную тепло- и гидроизоляцию, можно рассчитывать на снижение статьи расходов на отопление дома и надежность фундамента здания.

Смотрите также видео о свойствах проникающей гидроизоляции Izopron

z500proekty.ru

План подвала: подробная схема | Строительно-информационный портал Погреб-Подвал

Как сделать схемы постройки погреба

Схема погреба должна соответствовать нормам и стандартам. Подвал является важным помещением в любом хозяйстве. Для того, чтобы погреб приносил максимум пользы и правильно функционировал, его нужно правильно оборудовать.

Требования к подвальным помещениям

Подвальное помещение должно находиться в надлежащем состоянии, чтобы не создавать аварийных ситуаций.

Любая поземная конструкция – это всегда риск, при планировке подвала необходимо учитывать:

Тип почвы.
Близость подземных вод.
Температуру грунта.

Совет. Начинать строительство подвала необходимо только после детального анализа всех этих показателей, так как халатное отношение к этому вопросу может привести к катастрофе.

Итак:

Строить подвал нужно по четко выработанной схеме, созданием которой должны заниматься только специалисты, которые могут сконструировать план постройки.
План дома с подвалом также требует специальных знаний и навыков при создании.

Фундамент сооружения с подвальным помещением выглядит иначе, основу для конструкции нужно делать более крепкую и устойчивую.

Классификация подвалов по планировке и назначению

На фото видно, что каменное подвальное помещение используется в качестве винного погреба

Подвальные помещения используются для разных целей, исходя из этого, можно сделать вывод, что конкретному виду подвала предъявляются определенные требования при строительстве.

Рассмотрим основные виды подвалов:

Совет. При строительстве любого погреба может возникнуть масса сложностей. Для того, чтобы избежать серьезных проблем, необходимо ознакомиться с основными трудностями, которые могут встретиться.

Самая распространенная проблема подвальных помещений – это неприемлемая температура:

Особенно остро эта задача стоит в тех случаях, когда вы планируете хранить овощи.
Для сохранности продуктов необходимо создать в подвале самые благоприятные условия, а чтобы контролировать температуру воздуха, вам понадобится повестить в погребе термометр, желательно спиртовой, чтобы избежать опасного отравления ртутью.

План естественной вентиляции погреба

Еще одной часто встречающейся проблемой является повышенной уровень газа в подвале, в основном, углекислого газа:

Проверить загазованность вы можете с помощью огня, если в подвале гаснут спички или свечи, тогда вам необходимо избавиться от углекислого газа.
Для этого нужно хорошо проветрить помещение, можно использовать раскаленный уголь для того, чтобы уменьшить уровень углекислого газа.

Такой показатель, как влажность, также играет важную роль в создании благоприятных условий в погребе:

Если уровень влажности высокий, тогда есть большая вероятность начала гнилостных процессов, с которыми будет тяжело справиться в дальнейшем.
От повышенной влажности будут страдать не только ваши запасы, но и сама конструкция погреба, что впоследствии может привести к обвалам.

Обратите внимание! Особой осторожности необходимо придерживаться в том случае, если в подвале есть деревянные конструкции, которые быстро поддаются порче под воздействием влаги.

Для того, чтобы сохранять благоприятные условия в подвале, необходимо следить не только за температурой, но и за влажностью.
Поэтому рядом с градусником повесьте аппарат для измерения влажности.

Контролируя условия окружающей среды в подвале, вы сможете быстро устранить появившиеся проблемы.

Советы при сооружении погреба

Для того, чтобы построить хороший погреб и всегда поддерживать в нем благоприятные условия, нужно знать некоторые правила по его сооружению и обслуживанию.

Существует три основных требования к постройке и обслуживанию погреба:

Примечание. Для того, чтобы в погребе всегда была необходимая температура воздуха, нужно правильно подобрать место для строительства. Важную роль играет глубина помещения, конечно, она зависит и от грунта.

Погреб в доме: план должен составлять специалист, который точно знает, какой фундамент необходимо заложить при строительстве

Чтобы поддерживать в подвале необходимую влажность, нужно правильно выбрать место под постройку и хорошо изолировать помещение:

При строительстве очень важно избегать мест с приближенными внутренними водами, их наличие может привести к разрушению сооружения.

Для хорошей вентиляции в подвале нужно составить ее схему, при разработке которой необходимо учитывать план погреба в доме

Вентиляция необходима в погребе любого типа, так как под землей нет свободного доступа воздуха.

Совет. Во время заморозков вентиляционную трубу нужно изолировать, оставляя маленький просвет для доступа кислорода. Лучше воспользоваться специальными фильтрами, которые ограничивают попадание грязи и мусора в помещение.

Минимальная высота подвала должна составлять два метра, это самый оптимальный размер, который не будет ограничивать движения человека. При строительстве подвала вы сами выбираете его высоту, отталкиваясь от своих особенностей и требований.

Обработка подвальных помещений и их обслуживания

Уход за подвальным помещением

Любые подвальные помещения нуждаются в дезинфекции и обработке, какие бы благоприятные условия среды не были, его обязательно нужно чистить и убирать:

Лучше всего делать это весной, когда снег оттаял, а земля начала прогреваться.
Для начала из подвала убираются мусор и грязь, освобождается как можно больше места.
Стены могут обрабатываться гидроизоляционной жидкость, чтобы создать в помещении максимальную сухость.
Стены покрываются известью или другими материалами для того, чтобы снизить вероятность гнилостных процессов.
Если в подвале имеются металлические конструкции, тогда необходимо обработать и их.

В подвальных помещениях металл подвергается коррозии и разрушению, поэтому необходимо красить его для защиты и укрепления.

Советы по составлению схемы

Пример планирования подвального помещения для хранения овощей

Схема погреба должна быть грамотно составлена для того, чтобы вы всегда смогли воспользоваться ею при ремонте или реконструкции:

Точность расчетов и правильность плана подвала стратегически важны для долговечности сооружения.
Схемы монолитного подвала должны быть рассчитаны с учетом давления, которое оказывает монолит.

Совет. В таких подвалах необходимо делать надежную конструкцию из арматуры, провести процедуры гидроизоляции в последующем. Плотность бетона для строительства нужно рассчитывать с учетом оказываемого давления.

В план дома входит схема постройки погреба

Последовательность построения погреба на дачном участке

Для того, чтобы начать стройку погреба своими руками, необходимо провести предварительные исследования местности:

Для начала выясните точную глубину местных колодцев, это даст вам ценную информацию о наличии подземных вод.
Изучение геологической оболочки поможет вам определиться в том, какие материалы нужно использовать при строительстве.
После этого вы сможете определить приблизительную цену стройки сооружения.

Обратите внимание! Наличие и активность подземных вод необходимо проверять весной, когда снег начинает таять и уровень воды максимально высокий.

Последовательные и точные исследования помогут вам быстро сориентироваться в плане ваших дальнейших действий.

Как правильно спланировать дачный участок

Учтите, что самая оптимальная глубина подвала составляет два метра, именно на такой глубине вы сможете легко поддерживать необходимые температуры и влажность воздуха. Вентилировать помещение, находящееся на такой глубине, также не составит никакого труда.
Размеры погреба вы выбираете самостоятельное, самое главное, чтобы величина помещения удовлетворяла все ваши потребности и умещала необходимые запасы.
Пол подвала обязательно должен быть высыпан песком, так как этот материал идеально подходит для сооружений с повышенной влажностью.

Под верхним шаром стен должна быть глиняная прослойка, которая будет способствовать защите сооружения от влаги. А для более подробной информации рекомендуем посмотреть видео в этой статье и ознакомиться со всеми деталями строительства погреба.

pogreb-podval.ru

Проект дома с погребом: как составить расположение подвала

Проекты домов с погребом или подвалами становятся все более востребованными в современном строительстве. Наличие дополнительного помещения позволяет владельцу освободить площадь в жилых помещениях, спуская в подземный погреб заготовки, вина, консервацию и овощи.

Как правило, дом на погребах просторен для проживания небольшой семьи, в таком строении есть пара спален и общий метраж составляет около 150-200 квадратных метров. В условиях плотной застройки, где даже приусадебные участки ограничены в размерах, подземные хранилища становятся мерой необходимости.

Проектируя дом на погребах, производят адаптацию типового строительства под регион застройки, учитывая климат и качество грунта, а также особые пожелания владельцев. Все изменения конструкции, планировка стен и перекрытий, размеры дома должна быть определены до начала строительных работ.

Проект дома с погребом

Особенности проектирования дома с погребом

Предварительно проводятся геодезические изыскания, в ходе которых выявляют степень увлажненности почвы, близость грунтовых вод к поверхности и качественные характеристики почвы.

Если в месте постройки есть водоносная жила, то оборудование подземного помещения станет проблемой. В таком случае стоит выбрать готовый погреб в виде кессона, встраиваемый под жилой дом, или же делать отдельно стоящую конструкцию на свободном месте участка.

Наилучшим местом для дома с погребом будет ровный участок или небольшой возвышение, что даст более равномерное протекание влаги при движении подземных вод весной, защитит от проникновения воды и подтоплений в период паводков.

Если почва пучинистая или переувлажненная, погреб не включают даже в проект одноэтажного дома, делая его наземной конструкцией, к примеру, пристенного образца.

Проект делают по требованиям СНиП 31-02-2001 и СНиП 2.08.01-89, а также РСН 70-88. Эти нормативы определяют геометрию жилых и хозяйственных помещений, в части обустройства погребов – их гидроизоляцию пола и стен, воздухообмена в заглубленном хранилище.

Поскольку погреба предназначены для хранения овощей, в них нужно соблюдать определенный микроклимат, температуру около 8-10 градусов тепла и невысокую влажность. Вентиляция может быть минимальной, сделанной из вертикального канала для вытяжки. Этот метод не потребует затрат на обустройство и последующую эксплуатацию.

Преимущества проекта домов с погребами

Дом на погребах обладает рядом преимуществ над прочими, в частности:

При наличии подземного погреба под домом наблюдается большая теплоизоляция нижнего этажа, поскольку его пол не контактирует с землей, а внизу находится обустроенное помещение с гидроизоляцией и защитным слоем теплоизоляционного материала;
Дополнительное пространство можно приспособить без особых затрат для размещения большого количества продукции в свежем или переработанном виде. Особенно удачен такой вариант для тех владельцев, кто планирует выращивать овощи и фрукты на приусадебном участке;
Коллекционеры и любители вина могут сделать винный погреб, обустроив его по правилам содержания виноматериалов. В таком случае необходимо отметить в проекте размещение стеллажей под бутылки, зону дегустации, если позволяет пространство, а также сделать допуски на гидро- и теплоизоляцию.

Проект дома с погребом

Недостатки проектов

При существенных достоинствах, есть и недостатки, которыми обладает дом на погребах:

Строительство жилого дома с погребом возможно только на тех почвах, где позволяют качественные характеристики грунта. Если обнаружен плывущий грунт или переувлажнённый, то возведение конструкции с подземным помещением запрещено на законодательном уровне;
Хотя встроить погреб в жилой дом и не очень дорого, все же его строительство приведет к удорожанию сметы, увеличит срок выполнения работ, а также трудозатраты на все обустройство. Если некоторые работы выполнить своими руками, то удорожание будет несущественным;
Главный минус проекта дома с погребом – его финансовая сторона вопроса, а в некоторых случаях – невозможность обустройства подземного хранилища.

Проектирование

Грамотное размещение жилых комнат и хозяйственных помещений являются залогом комфорта в эксплуатации дома. Наиболее распространенная форма строения- квадрат или прямоугольник, без выпирания конструкции для повышения декоративности.

Дополнительным фактором в пользу правильного расположения комнат является пониженное потребление электроэнергии и теплоснабжения.

Проект дома с погребом

Если по проекту предусмотрен гараж, то его въезд должен быть расположен с фронтальной части фасада дома. Планирование предполагает размещение как можно меньшего количества комнат с северной стороны дома, а в имеющихся делается минимальное количество окон.

Общие комнаты, залы и гостиные делают с южной стороны, обустраивая входы в спальные помещения с востока, запада, или юго-запада, юго-востока.

В таком случае, зимой в доме будет храниться тепло, а солнечный свет будет максимальное время находиться в помещениях. Составляя проект, следует предусмотреть расширение состава семьи и, по возможности, подготовить дополнительные помещения.

Сам погреб по габаритам определяют, исходя из общего размера дома. Составляя проект дома с погребом, необходимо учесть следующие нюансы:

Хранилище должно быть расположено около геометрического центра конструкции жилого дома, на равном удалении от контуров наружных стен основания;
По глубине погреб определяют на основании залегания грунтовых вод, рассчитывая, что до них должно оставаться не менее полуметра до линии пола;
Состав грунта может потребовать усиления основания погреба армированием из-за пучинистости или большого количества влаги в составе земли.

Проект дома с погребом

Расположение погреба в центре минимизирует перепады температур, которые бывают от остывания почвы с наступлением холодов, а также защищает от промерзания припасов при сильных морозах.

Если вход в погреб делается внутри дома, то это будет дополнительным удобством для владельца, которому не придется выходить в непогоду на улицу за порцией овощей или консервами к столу. Также наличие входа внутри дома снизить потери тепла.

Проект двухэтажного дома с подвалом X21

propodval.ru

2QM.ru: Проекты домов с подвалом. Особенности планировки, рекомендации

Проекты домов с подвалом очень популярны и любимы нашими соотечественниками. В условиях плотной городской застройки они позволяют сэкономить общую площадь дома и значительно увеличить полезную.

В одноэтажных строениях подвал может служить для хранения продуктов или складирования различных вещей, которые не нужны на данный момент.

В двухэтажных коттеджах подвал – это просто необходимость. Он дает возможность разгрузить основные комнаты и вывести источники электричества и теплоснабжения: бойлеры, котлы отопления и прочее, благодаря чему остается больше пространства для жилых помещений. Однако такие дома являются более дорогостоящими и проектирование их сложнее.

Проекты домов с подвалом. Особенности планировки, рекомендации

Содержание статьи

Преимущества подвальных помещений

Подвал может быть обустроен как в одноэтажных, так и в двухэтажных и многоквартирных строениях. Проекты домов с подвалом весьма разнообразны. Планирование, как правило, начинается еще во время заливки под здание фундамента. Подвал позволяет разгрузить дом от подсобных помещений, кладовых, котельной и бойлерной.

Несомненным достоинством повального помещения является организация так называемого «теплого пола», особенно когда в подвале реализована автономная система отопления. Благодаря тому, что теплый воздух поднимается вверх, пол в доме всегда теплый, а само строение сухое.

Нередко в подвальном помещении размещают рабочий кабинет, бильярдную. А в последнее время все чаще там можно встретить сауну, бассейн.

Проекты домов с подвалом. Особенности планировки, рекомендации

Недостатки домов с подвалом

Несмотря на явные преимущества, проекты домов с подвалом имеют один весьма значимый недостаток – они более дорогостоящие.

Земляные работы с привлечением спецтехники, устройство качественной вентиляции и гидроизоляции требуют весомых расходов. Потому именно дороговизна реализации такого проекта для многих становится главной причиной отказа от обустройства подвала.

Кроме того, на строительство подвального этажа влияют многие гидрогеологические факторы, среди которых немаловажное значение имеет тип грунта и уровень залегания грунтовых вод.

Если участок со скалистым грунтом, разработка фундамента усложняется обязательным привлечением спецтехники. Таким образом, земляные работы владельцу дома обойдутся в хорошую «копеечку».
В случае если уровень залегания грунтовых вод выше глубины фундамента, при строительстве подвала также возникают весьма значительные дополнительные расходы, так как владельцу придется потратиться на приобретение надежной гидроизоляции.

Проекты домов с подвалом. Особенности планировки, рекомендации

Сооружение подвального помещения

Проекты одноэтажных домов с подвалом можно назвать наиболее распространенными. Подвальное помещение здесь используется, как правило, для размещения отопительных котлов, коммуникационных систем, и т. п.

При строительстве подвала особое внимание стоит уделить пролеганию грунтовых вод и уровню промерзания самого грунта, так как именно эти показатели оказывают влияние на глубину основания под дом и глубину подвального помещения. Если не учесть эти параметры, при поднятии грунтовых вод в подвале появится влага, от которой избавиться будет достаточно сложно.

Проекты домов с подвалом. Особенности планировки, рекомендации

Проведение подготовительных работ

Прежде всего, составляют план дома с подвалом, в котором также указывают все строительные материалы, которые будут использованы при возведении строения, их размер и количество.

Затем подготавливают участок под постройку, выравнивают грунт, снимают растительность.

Выполнить эту работу можно:

используя подручные инструменты;
при помощи специальной техники: бульдозера, трактора и т.д.

Выравнивание поверхности подручными инструментами можно осуществлять только в том случае, если на участке неровности и растительность не очень большие.

Специальное оборудование применяют на проблемных участках с неровным рельефом и при множестве растительности.

Сооружение подвального помещения с фундаментом

При строительстве подвала следует учесть давление грунта на стены. Именно потому их толщина должна быть минимум 30-40 см.

Прежде всего, на участке проставляют разметку будущего фундамента и подвала. Затем по ней, используя специальное оборудование, выкапывают котлован и траншею для основания дома.

Подвал может быть расположен как по всему периметру строения, так и в определенной его части. Для сооружения подвального помещения выкапывают котлован глубиной не менее 2 м. А если там планируется обустройство рабочего кабинета, бильярдной и т.д, то его глубина должна быть минимум 2,5 м.

После того как котлован и траншея будут готовы, сооружают опалубку для залива фундамента и стен подвала.

Сегодня проекты одноэтажных домов с подвалом весьма популярны, и многие ошибочно считают, что основание может быть не очень глубоким, потому как у строения не будет значительного веса.

Основание и стены подвального помещения заливаются одновременно. Данный процесс нельзя прерывать даже на несколько суток. За это время бетон может высохнуть и монолитная заливка уже не получится.

Фундамент и стены подвала должны обязательно в течение 15-21 дня выстоять. Только после этого можно выгонять стены дома.

Проекты двухэтажных домов с подвалом

Двухэтажные строения от одноэтажных отличаются не только своим размером и высотой, но также и весом, оказывающим большое воздействие на основание самого дома. Это важно учитывать.

Двухэтажный дом может быть как полноценным, так и иметь мансарду в качестве второго этажа. От этого во многом зависит выбор типа фундамента, его глубина, а также возможность использования подвала.

В последнее время проекты домов с подвалом и мансардой очень распространены, так как за счет крыши значительно увеличивается полезная площадь. В строениях такого типа подвальное помещение, чаще всего, используют для обустройства подсобных комнат, кладовой для хранения вещей, продуктов и т.д. Некоторые здесь оборудуют сауну.

Двухэтажные строения с подвалом по сравнению с домами с мансардой имеют достаточно большой вес и, соответственно, оказывают большее давление на грунт и стены повального помещения. По этой причине здесь применяют монолитный фундамент, который способен выдержать большую нагрузку.

Проекты домов с подвалом. Особенности планировки, рекомендации

В последние десятилетия также стали весьма популярны проекты домов с подвалом и гаражом. Такой тип построек к нам пришел с запада, где приобрел популярность за счет практичности и удобства строений.

Проекты домов с подвалом. Особенности планировки, рекомендации

Материалы для сооружения подвала

Кроме бетона для сооружения подвального помещения можно использовать и более современные строительные материалы, такие как:

газобетонные и пенобетонные блоки;
кирпич;
широкие строительные блоки;
прочее.

Проекты домов с подвалом: удобная планировка

Предлагаем рассмотреть планировку простого, но функционального дома.

Проекты домов с подвалом. Особенности планировки, рекомендации

В подвальном помещении расположен гараж (7), мастерская (8) две кладовых (6) и санузел (9). Непосредственно в самом доме имеется гостиная (1), четыре спальни (2), достаточно просторная кухня (3) со столовой (4) и санузел.

Еще один весьма интересный проект небольшого, но достаточно функционального дома с подвальным помещением. В цокольном этаже размещен гараж, котельная, сауна, оранжерея. На первом этаже - прихожая, кухня и просторная гостиная. В мансардном этаже – спальня и кабинет, при желании можно сделать две спальни.

Проекты домов с подвалом могут быть самые различные. Представленный современным строительным рынком ассортимент материалов и технологий позволяет владельцам реализовывать любые, даже очень смелые решения.

2qm.ru
