Проект одноэтажного дома с гаражом и баней D-050-ТАА. Проект дома с гаражом и баней

№101-01. Готовый проект бани с гаражом и барбекю (76,1) м2

Проект бани с гаражом и барбекю

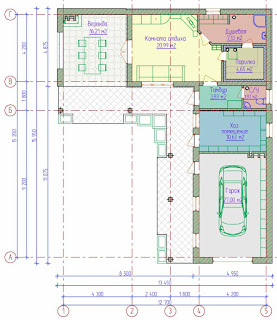

Планировка бани с гаражом и барбекю

Готовый проект бани с гаражом и барбекю.

Согласно архитектурному проекту:Стоимость данного проекта см. на нашем новом сайте "Дом Морозовых"

Технико-экономические показатели:

Общая площадь - 76,1 м2  в т.ч площадь парилки - 4.6м2  в т.ч площадь гаража - 27.0м2

Объём парилки - 11.62м3

Готовый проект бани с гаражом и барбекю.

Площадь застройки - 159,7 м2 Описание проекта: - Здание запроектировано одноэтажным с устройством чердака; - фундаменты ленточные монолитные из бетона класса С16/20;

Готовый проект бани с гаражом и барбекю.

 - наружные стены - блоки из ячеистого бетона марки 600 В2.5 на клею - 300 мм с последующим утеплением минераловатными плитами - 70мм, блоки из ячеистого бетона 375мм и устройством декоративно-защитного слоя, отделка частей стен отделочной плиткой под кирпич.  - кровля запроектирована стропильная с покрытием металлочерепицей. - перекрытия по деревянным балкам; Расход строительных материалов: 1. Фундаменты ленточные:      - бетон класса С16/20 - 20,72 м32. Стены наружные:      - блоки из ячеистого бетона толщ 300мм - 24,27 м3

Готовый проект бани с гаражом и барбекю.

      - блоки из ячеистого бетона толщ 375мм - 38,17 м3      - утеплитель (плиты минераловатные) толщ 70мм - 5,66 м33. Стены внутренние:     - внутренние несущие (блоки газосиликатные) толщ. 300 мм - 16,32 м3     - перегородки (кирпич пустотелый) толщ. 120 мм - 5,32 м3     - вентшахты (кирпич полнотелый) - 3,95 м34. Колонны (кирпич полнотелый) - 0,7 м35. Покрытие кровли - 219,6 м2

Готовый проект бани с гаражом и барбекю.

Состав проекта (с иллюстрациями):Подробнее »

Готовый проект бани с гаражом и барбекю.

 _____________________________________________________________

Полезное:

Архив готовых проектов:

proekty-domov-kottedzhej.blogspot.com

с гаражом и мастерской одноэтажный

Проект этой большой бани-гостевого дома выполнялся комплексно с домом. Здание получилось оригинальным и органично вписано в существующий участок. Учтены рельеф участка и насаждения деревьев. Пол в доме расположен в разных отметках.

По заданию заказчика мы разместили в гостевом доме следующие помещения — навес на два автомобиля, крытый гараж на один автомобиль, мастерскую и котельную, топочную, гостевую комнату, банные помещения и большую гостиную с кухней-столовой с вторым светом на один этаж. Неотъемлемым атрибутом бани является большая терраса с барбекю. Постройка всего комплекса выполнена в один этаж. При посадке на участок возникла необходимость загнуть часть бани под углом 45 градусов.  Это решение добавило ещё большей оригинальности проекта гостевого дома с баней.

Помещения бани в одноэтажном гостевом доме

Банные процедуры очень полезны, особенно если они проходят в правильно спроектированных помещениях.

Основной фишкой в нашей парной стал дополнительный выход на улицу из моечного помещения. Идея принимать контрастные процедуры ныряния в снег зимой была реализована!

Выход непосредственно на улицу выполнен через тамбур шлюз с энергоэффективными пластиковыми дверьми. Также в мойке предусмотрена небольшая купель. Моечная оборудована двумя душевыми и скамейкой для отдыха. В предбаннике разместилась раздевалка и дверь в санузел.

Гостевой дом с террасой — большая веранда место для хорошего отдыха!

В представленном проекте очень большое внимание было уделено разработке террасы с барбекю. Площадь патио составила 33,5 кв.м. а высота в коньке 3,8 метра. Кровля веранды выполнена в едином стиле со всем комплексом. Места хватило, что бы разместились две зоны — зона с мангалом-барбекю и зона отдыха. При необходимости можно трансформировать пространство в одну зону для проведения важных мероприятий в кругу большой компании. Большие свесы крыши защитят от непогоды. А возможность установки прозрачных защитных экранов оградит от летающих насекомых. Близость расположения кухни дома оценила хозяйка. Ну а гости оценят пространство террасы после возведения всего комплекса зданий!

Проект одноэтажного гостевого дома с гаражом и баней — план помещений

У нас новая услуга — заполните небольшое техзадание и мы Бесплатно разработаем планировку первого этажа Вашей бани.

Скачать ТЕХЗАДАНИЕ

Очередное, очень удобное решение предложили наши архитекторы в реализации топочного помещения. Вход в него сделан с главного крыльца. Это позволило удешевить конструкцию не делая отдельное крыльцо. Всем известно, что процесс топки связан с появлением лишнего мусора от дров. Отдельное помещение позволило уйти от этой проблемы. Топочная имеет достаточную площадь, что бы хранить определенный запас сухих дров. Другие помещения гостевого дома останутся чистыми. Решение удобное и практичное. Котельная будет работать на основной и гостевой дома.

Стильный и красивый проект гостевого дома с баней и подсобными помещениями.

Архитектура комплекса оригинальна и вызывает восторг! Два крыла навеса и террасы придают легкость зданию. А компоновка в один этаж позволила слиться с природой. Отделка фасадов выполнена в современной стилистике. Декоративная штукатурка с искусственным камнем и вставками натурального дерева придают изящность. Темны балки играют на контрасте со светлой отделкой потолка. Натуральная керамическая черепица понравится любому взыскательному взгляду. Темные переплеты окон сочетаются со вставками дерева.

Понравился проект бани?  Приобретайте эскизный проект за 20 000 рублей. Бесплатно внесем корректировки в планировку без изменений 3д вида.

Или закажите индивидуальный проект под Ваши пожелания

Так выглядит весь комплекс застройки с высоты птичьего полета. Основной коттедж и гостевой дом с баней выполнены в одном стилевом решении. Гармония ощущается во всем. Каждая деталь продумана до мелочей. Это позволит эксплуатировать дома с радостью и наслаждаться загородной жизнью на фоне великолепной природы. Статью про дом с балконами читайте по ссылке…

Гостевой дом с баней Фото



Посадка дома с баней на участке

Основное ориентирование главных помещений на южную сторону. Терраса с барбекю ориентирована строго на юг. Часть гаража и навеса проходит по северо-западной границе. Оптимальным оказался въезд на участок. В целом наше архитектурное бюро использовало максимум возможностей участка. Здания посажены с минимальным ущербом для существующих деревьев.

Если Вам понравился проект, отмечайте его в соцсетях.

Также смотрите похожие статьи:

Проект бани с бассейном в стиле шале

Проект угловой бани

Главный архитектор проекта Рябков Сергей Сергеевич

Руководитель проектного отдела

arch-pro.ru

Проект бани с гаражом: целесообразность и удобство

Проект гаража с баней

Своими руками хозяин дачи уже облагородил приусадебный участок, возвел дом. Теперь пришло время задуматься о постройке бани.

Оценив территорию владений, становится понятно, что выполнить отдельно здание для этого не получится без нарушения ландшафта или просто нет достаточно свободного места. Поэтому приходится пользоваться различными инженерными ухищрениями. Помогут в этом разработанные специалистами проекты гаражей с баней.

Особенности совмещения гаража и бани

При любом строительстве, будет ли это жилой дом (см. План дома с мансардой и гаражом), летняя кухня или баня с гаражом, проект необходим для решения некоторых важных задач:

• Иметь точное представление о том, как будет выглядеть будущая конструкция.
• Точно рассчитать необходимое количество материалов, а при строительстве контролировать их расход.
• При отсутствии проекта хозяевам в дальнейшем придется испытать трудности с оформлением недвижимости в случае продажи участка.

Совет: Проектную документацию следует подготовить к моменту подачи заявления на разрешение строительства.

Некоторые владельцы не решаются рассматривать проекты бани с гаражом.

Это связано с тем, что при нарушении санитарных норм при строительстве в смежном с баней помещении могут появиться:

Несмотря на это совмещение двух зданий имеет ряд преимуществ.

К ним относятся:

• Экономия пространства придомовой территории.
• Удобства в использовании обоих помещений.
• Появляется возможность объединения отопительной системы.
• Упрощается доставка топлива к печи для обогрева бани.

Назначение совмещенных под одной крышей сооружений абсолютно разные, поэтому требования, которые к ним предъявляются, отличаются, что приходится учитывать уже на начальной стадии проектирования.

К ним относятся:

• Гараж — сухое помещение, исключающее наличие повышенной влажности. Баня же, наоборот — влажное и должно выдерживать высокие температуры. Поэтому наличие между ними общей стены не желательно из-за возможного образования конденсата. Значит, планировку будущего сооружения необходимо выполнять таким образом, чтобы это были два разных строения под одной крышей. Для этого можно использовать один из двух способов:

1. обустроить комнату, которая будет раздевалкой и предбанником с двумя дверями, одна ведет в баню, другая — в гараж;
2. оборудовать каждое помещение отдельным входом.

• Досконально продуманные и добросовестно выполненные для устройства бани системы гидроизоляции и водоотведения.
• Наличие качественного утепления. Это необходимо как для помещения гаража, так и для бани.
• Правильная организация дренажной системы. Она необходима всей конструкции.

Пошаговый план разработки проекта для бани с гаражом

Работы по составлению плана можно выполнить как при помощи специалистов, так и самому, при наличии минимальных конструкторских навыков. Второй вариант поможет сэкономить средства и время на разработку проекта, а деньги потратить на закупку строительных материалов. Для того, чтобы иметь более полное представление о последовательности выполнения работ, можно рассмотреть уже готовые проекты гаража с баней.

Для самостоятельного составления проекта должна соблюдаться предлагаемая инструкция:

• Разрабатывается эскиз или чертеж плана сооружения с учетом размеров автомобиля и необходимой величины площади помещений для бани, включающий:

1. душевую;
2. сауну;
3. тамбур;
4. санузел;
5. комнату отдыха.

Габариты их, как правило, выбираются индивидуально для каждого владельца будущего строения. На представленных ниже проектах даны примерные планы размещения гаража и бани.

План гаража для двух машин с баней с общим тамбуром

План гаража с баней с отдельными выходами для гаража и для бани

• Определяются, из какого материала будут возводиться стены. Для бани самый подходящий вариант дерево, а вот гараж возводить из него не рекомендуется. Некоторые нюансы при сооружении деревянных строений:

1. дерево может быстро воспламеняться, поэтому прежде, чем начинать строительство, все деревянные элементы нужно обработать специальными составами, защищающими их от горения;
2. внутренняя часть помещения быстро покрывается пылью и копотью от выхлопных газов, что портит его вид;
3. сравнительно небольшая масса стен таких сооружений позволяет возведение фундамента ленточного типа.

При сооружении строения из кирпича конструкция приобретает:

1. большую надежность;
2. практичность;
3. возможность сооружения строения любой формы и размеров;
4. долговечность, срок службы более 150 лет;
5. большую пожаробезопасность;
6. использование облицовочного кирпича не требует наружной отделки.

При строительстве понадобится учесть и устранить недостатки возведения бани из кирпича. К ним относятся:

1. большая стоимость здания;
2. большая теплоемкость материала, что требует создание дополнительной теплоизоляции;
3. требуется более мощный фундамент, что увеличит себестоимость сооружения;
4. кирпич под воздействием влаги склонен быстро сыреть, а затем разрушаться, что связано с низкой паропроводимостью. Исправить такой недостаток позволяет устройство качественной вентиляции и пароизоляции.

Совет: Выбирая строительный материал при строительстве совмещенных бани и гаража, необходимо подыскать компромиссное решение.

1. прочный;
2. имеет достаточно простую технологию изготовления;
3. экономичен;
4. дает возможность изготовить в гараже подвал или смотровую яму.

Фундамент под баню с гаражом

Еще один вариант несущей опоры — столбчатый фундамент. Особенности:

1. сваи разной длины позволяют расположить гараж на неровных участках поверхности земли;
2. для его возведения не требуется много времени — бетон не выстаивается в течении месяца.

• Подбирается стропильная система, предпочтительнее остановиться на двускатной крыше. Кровельное покрытие выбирается в зависимости от вкуса владельцев. Это может быть:

1. шифер;
2. ондулин;
3. металлочерепица;
4. мягкая кровля.

• Продумывается, как будет обустраиваться пол в гараже и бане. Нужно знать, что пол в бане заливать бетоном можно только в душевой и парилке, в остальных помещениях настил обязательно должен быть деревянным. В гараже полы можно выполнить несколькими способами:

1. бетонировать, желательно на утеплитель;
2. выложить тротуарной плиткой или кафелем из керамогранита.

• Выбирается место для расположения в бане печи, которая является главным предметом и поэтому, где и как ее расположить, — одна из основных задач. Проекты бань с гаражом должны учитывать следующие требования:

1. печь может иметь большие размеры и вес, поэтому появляется необходимость создания для нее фундамента;
2. отверстия для вентиляции и притока воздуха в парную необходимо расположить рядом с печью;
3. во время работы печи выделяются вредные продукты горения. Поэтому необходимо продумать способ их отвода из помещения;
4. для стены рядом с печью используются материалы, стойкие к высоким температурам;
5. место, где печь соединяется с вытяжной трубой, выполняется разборным;
6. обеспечивается утепление той части дымохода, которая выходит на улицу.

Совет: Толщина утеплителя должна быть не меньше пяти сантиметров.

Как правильно установить печь, видно на фото:

Металлическая печь в бане

• Выбирается и подсчитывается необходимое количество материалов для отделки бани внутри. Для безопасного, длительного сохранения и эффективного использования тепла в помещении материалы должны соответствовать следующим требованиям:

1. экологичности. При высокой температуре в парной из них не должны выделяться токсичные вещества;
2. выдерживать высокую температуру и перепады влажности в помещении, не деформироваться и не растрескиваться.

Для парной рекомендуется использовать такие породы древесины:

1. лиственницу;
2. осину;
3. липу.

Категорически нельзя приобретать:

1. дуб или орех. Эти материалы накапливают и хорошо удерживают тепло. В помещении будет тяжело дышать, а при касании к поверхности дерева можно получить ожог;
2. сосну или ель. Сильно нагревается и липнет к телу, выделяется большое количество смолы.

Лучше всего использовать лиственницу. Однако ее цена очень большая, поэтому выполнять отделку ею всего помещения бани не стоит. Достаточно из нее сделать скамью.

Для комнаты отдыха можно применять вагонку из сосны. Она имеет приятный аромат и выделяет не вредные для организма человека флавоноиды.

Совет: Дополнительные средства необходимо выделить на приобретение средств, требующихся для защиты от гниения обшивки внутреннего помещения из дерева.

Внутренняя отделка парной

• Рассчитывается необходимое количество гидроизоляционных материалов и утеплителя для бани. Сюда входит:

1. рулонный минеральный утеплитель;
2. деревянная обрешетка;
3. пароизоляционная пленка;
4. алюминиевая фольга.

Разрабатывая проекты при совмещении гаража с баней, нужно учитывать и количество материалов для утепления и гидроизоляции внутренней стены гаража, которая является общей с баней. Узнать, как правильно выполнить утепление бани можно, посмотрев видео.

Утепление бани

Совмещая гараж с баней под одной крышей, хозяева поступают очень рационально, но воплотить в жизнь такую идею довольно непросто. Проведение работ требует наличие набора конкретных знаний и определенных умений, а также тщательной разработки проекта и выбора оптимального его варианта, с учетом всех необходимых для строительства материалов.

1pogarazham.ru

№101-02. Готовый проект бани с гаражом и барбекю (76,1) м2

Проект бани с гаражом и барбекю

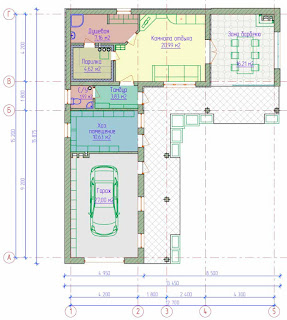

Проект бани с гаражом и барбекю. Планировка

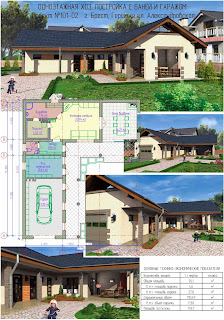

Готовый проект бани с гаражом и барбекю. Визуализация

Согласно архитектурному проекту:Стоимость данного проекта см. на нашем новом сайте "Дом Морозовых"

Технико-экономические показатели:

Общая площадь - 76, м2  в т.ч площадь парилки - 4.6м2  в т.ч площадь гаража - 27.0м2

Готовый проект бани с гаражом и барбекю. Визуализация

Объём парилки - 11.62м3 Площадь застройки - 159,7 м2 Описание проекта: - Здание запроектировано одноэтажным с устройством чердака; - фундаменты ленточные монолитные из бетона класса С16/20;

Готовый проект бани с гаражом и барбекю. Визуализация

 - наружные стены - блоки из ячеистого бетона марки 600 В2.5 на клею - 300 мм с последующим утеплением минераловатными плитами - 70мм, блоки из ячеистого бетона 375мм и устройством декоративно-защитного слоя, отделка частей стен отделочной плиткой под кирпич.  - кровля запроектирована стропильная с покрытием металлочерепицей. - перекрытия по деревянным балкам;Расход строительных материалов: 1. Фундаменты ленточные:      - бетон класса С16/20 - 20,72 м32. Стены наружные:

Готовый проект бани с гаражом и барбекю. Визуализация

      - блоки из ячеистого бетона толщ 300мм - 24,27 м3      - блоки из ячеистого бетона толщ 375мм - 38,17 м3      - утеплитель (плиты минераловатные) толщ 70мм - 5,66 м33. Стены внутренние:     - внутренние несущие (блоки газосиликатные) толщ. 300 мм - 16,32 м3     - перегородки (кирпич пустотелый) толщ. 120 мм - 5,32 м3     - вентшахты (кирпич полнотелый) - 3,95 м34. Колонны (кирпич полнотелый) - 0,7 м35. Покрытие кровли - 219,6 м2 Состав проекта (с иллюстрациями):Подробнее »

   _____________________________________________________________

Полезное:

Архив готовых проектов:

proekty-domov-kottedzhej.blogspot.com

Проект коттеджа с мансардой, гаражом и баней | Архитектура и Проектирование

Проект коттеджа с мансардой, гаражом и баней. Строим дом "под ключ" в Новосибирске и Новосибирской области. Стоимость кв. метра - 15 тыс. рублей. тел: 2141637; +7 913 912-16-37 / e-mail: [email protected]

Фундамент - сваи буронабивные с ростверком. Стены - каркас с облицовкой кирпичом (550 мм). Утеплитель - минераловатный типа URSA 200 мм. Внутренние стены и перегородки - каркас 200 мм. Крыша - двухскатная, деревянная коньковая система опирания. Кровля - гибкая черепица SHINGLAS на сплошную обрешетку по стропилам с утеплителем. Двери наружние - из алюминиевого профиля с тройным стеклопакетом индивидуального изготовления, внутренние - деревянные из торговой сети. Окна - пластиковые с тройным стеклопакетом. Потолки - обшиты вагонкой. Полы - ламинат на фанеру (ОСБ) по лагам, во влажных помещениях предусмотреть гидроизоляцию пола с отделкой кафелем на (ОСБ). Перекрытия - деревянные лаги.

Основные показатели:		Экспликация помещений:
		Первый этаж:		Мансардный этаж:
Площадь застройки	186,29 м²	Тамбур	3,296  м²	Холл	3,510 м²
Общая площадь первоо этажа	129,48 м²	Холл	19,139  м²	Сан.тех. узел	5,697 м²
Общая площадь мансардного этажа	37,15 м²	Сан.тех. узел	3,625  м²	Спальня	15,840 м²
Общая площадь здания	166,62 м²	Спальня	13,296  м²	Спальня	12,102 м²
Жилая площадь здания	41,23 м²	Гостиная с лестницей	23,709  м²
Строительный объем	996,68 м³	Кухня	16,591  м²
Общая площадь здания с верандой и крыльцом	188,51 м²	Котельная	6,916  м²	Крыльцо	7,894 м²
		Гараж	20,809  м²	Веранда	14,000 м²
		Сан.тех. узел	1,654  м²
		Моечная	2,603  м²
		Парная	3,646  м²
		Комната отдыха	14,203  м²

arx.novosibdom.ru

Проекты домов и коттеджей с гаражом с баней

Общая площадь 80.45 м2

29998.80 руб.

Общая площадь 129.85 м2

29998.80 руб.

Общая площадь 140.90 м2

29998.80 руб.

Общая площадь 144.80 м2

29998.80 руб.

Общая площадь 145.80 м2

29998.80 руб.

Общая площадь 155.80 м2

29998.80 руб.

Общая площадь 161.90 м2

29998.80 руб.

Общая площадь 165.45 м2

29998.80 руб.

Общая площадь 172.35 м2

29998.80 руб.

Общая площадь 173.50 м2

29998.80 руб.

Общая площадь 173.60 м2

29998.80 руб.

Общая площадь 173.80 м2

29998.80 руб.

Общая площадь 182.45 м2

29998.80 руб.

Общая площадь 183.65 м2

29998.80 руб.

Общая площадь 184.65 м2

29998.80 руб.

Общая площадь 189.95 м2

29998.80 руб.

Общая площадь 190.10 м2

29998.80 руб.

Общая площадь 190.30 м2

29998.80 руб.

Общая площадь 190.95 м2

29998.80 руб.

Общая площадь 191.60 м2

29998.80 руб.

Общая площадь 198.75 м2

29998.80 руб.

Общая площадь 200.05 м2

35998.56 руб.

Общая площадь 201.60 м2

35998.56 руб.

Общая площадь 201.60 м2

35998.56 руб.

Общая площадь 201.85 м2

35998.56 руб.

Общая площадь 202.70 м2

35998.56 руб.

Общая площадь 203.85 м2

35998.56 руб.

Общая площадь 206.71 м2

35998.56 руб.

Общая площадь 206.75 м2

35998.56 руб.

Общая площадь 208.45 м2

35998.56 руб.

www.cottageplans.ru

Проект одноэтажного дома с гаражом и баней | Белгород

11900 руб.

1-этажныйПлощадь: 217,37 м²Наличие гаража: Да

Подвал: НетЦокольный: НетДом на две семьи: Нет

Общая площадь — 217,67 м², 2 спальни, гостиная, кухня, ванная, санузел, холл, гардероб, веранда, комната отдыха, парилка, подсобные, одноэтажный с гаражом и баней.

Внесение изменений и привязка к участку строительства

В любой из типовых проектов дома вы можете внести изменения и дополнения. Это могут быть материалы стен. Мы создаем проекты домов из различных материалов:

• ячеистый бетон (газобетон, пеноблок)
• кирпич
• керамзитоблок
• шлакоблок
• бетонный блок
• дерево (клеенный брус, брус)
• каркасная технология (СИП панели, металлокаркас, ЛСТК, деревянный каркас).

Вы также можете выбрать материалы наружной отделки:

• структурная шпатлевка (с утеплением и без)
• сайдинг (пластик, дерево, металл, композитный ДПК)
• фиброплиты
• кирпич.

Мы можем визуализировать проект дома с учетом выбранных вами отделочных материалов.

Варьировать можно также высоту потолков, размеры оконных проемов, угол кровли, высоту цокольной части и так далее. Мы советуем адаптировать проект под особенности климата и геологических характеристик того или иного региона.

dom-oi.ru

---

•
  Проекты домов с цокольным этажом и гаражом на 2 машины и бассейном
•
  Проекты домов с гаражом и бассейном
•
  Проект дома с гаражом и цокольным этажом
•
  Проекты домов с гаражом и баней
•
  Проект дом с гаражом на 2 машины
•
  Проекты домов с гаражом из пеноблоков
•
  Проекты 2 этажных домов с гаражом
•
  Проекты дома с гаражом под одной крышей
•
  Проекты домов с гаражом из газобетона
•
  Проекты домов из газобетона с гаражом
•
  Проекты домов с гаражом и цокольным этажом
