Изготовление подъёмных ворот своими руками — схема, расчёты и последовательность действий

Подъёмные ворота — это современные конструкции, обеспечивающие надёжную защиту помещения от воздействия окружающей среды и грабителей. Конструкция подъёмных ворот имеет сложное устройство и изготавливается под заказ с учётом индивидуальных параметров строения. При умении работать с электроинструментом и сваркой ворота можно изготовить своими руками.

Виды подъёмных ворот

Слева — поворотные, справа — секционные подъёмные ворота

Для изготовления ворот и воротных систем существует межгосударственный стандарт — ГОСТ 31174–2003. Этот документ распространяется только на металлические ворота и определяет общие требования и технические характеристики конструкции.

Согласно ГОСТу конструкция подъёмных ворот может иметь три вида:

подъёмно-секционная;
подъёмно-поворотная;
подъёмно-вертикальная.

Подъёмно-вертикальная конструкция ворот в частном строительстве практически не используется, так как для поднятия защитной створки требуется очень большая высота потолков. В основном подъёмно-вертикальные ворота применяются для защиты складских и промышленных помещений с высотой потолка от 500 см.

Подъёмно-секционные

Схема устройства подъёмно-секционных ворот

Полотно подъёмно-секционных ворот состоит из нескольких панелей шириной 40–60 см. Для соединения панелей между собой используются петли шарнирного типа. При открытии защитная створка ворот, состоящая из панелей, затягивается вверх под потолок гаража.

При подъёме верхняя панель начинает смещаться относительно предыдущей — в результате образуется дуга. В итоге все панели собираются под потолком и удерживаются между направляющими.

Перемещение полотна из панелей происходит за счёт торсионной системы и барабанов с пружинным механизмом. Для изготовления подъёмного полотна используется технология, применяемая при производстве сэндвич-панелей.

Внешняя часть полотна изготавливается из оцинкованной стали с полимерным покрытием, а внутренняя часть из теплоизоляционного материала толщиной 50–100 мм. Для изоляции пространства между составными панелями применяется пробковый утеплитель, позволяющий уменьшить промерзание и проникновение холодного воздуха.

К достоинствам секционной конструкции можно отнести:

минимальное расстояние при подъезде к гаражу;
высокая теплоизоляция помещения за счёт конструкции защитной створки;
возможность монтажа ворот в проём различного размера;
высокая ремонтопригодность защитного полотна за счёт быстрой замены только поврежденной панели;
эстетически приятный внешний вид.

Среди недостатков подъёмно-секционной конструкции отмечают её сложную технологию монтажа и общую высокую стоимость готового комплекта. Конструкция слабоустойчива к взлому, а при ежедневном использовании элементы подъёмного механизма быстро изнашиваются.

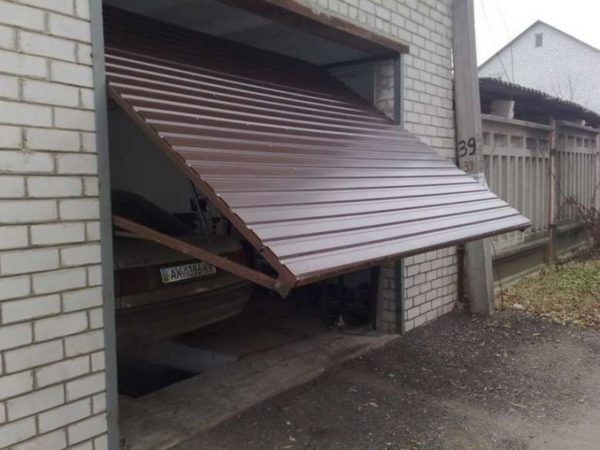

Подъёмно-поворотные

Схема устройства подъёмно-поворотных ворот

Подъёмно-поворотные ворота состоят из цельного защитного полотна и подъёмного механизма. При открывании ворот полотно подается вперед под углом около 90o и поднимается.

Принцип работы поворотных ворот базируется на рычажно-шарнирном механизме и системе противовеса. Конструктивно подъёмно-поворотные ворота состоят из трех частей: опорная коробка по периметру проёма, подъёмная створка со стальной рамой, открывающий механизм.

К достоинствам поворотной конструкции ворот можно отнести:

устойчивость к взлому за счёт встроенной системы блокировки;
высокая прочность защитной створки;
бесшумность и простота открывания;
сравнительно простая технология монтажа.

Среди минусов можно отметить то, что конструкция ворот имеет большой вес. Это требует сооружения очень прочной рамы. Если защитное полотно ворот будет повреждено, то придется выполнить его демонтаж и замену на новую раму.

При подъёме створки минимальное расстояние от машины до ворот должно быть не менее 150 см. И также владельцы микроавтобусов и высоких автомобилей должный учитывать, что при полном открытии ворот высота потолка уменьшается на 20–25 см.

Подготовка к строительству

Схема устройства готовых секционных ворот от производителя

Изготовление подъёмно-секционных ворот с «нуля» далеко не лучшая затея — большое количество компонентов, множество крепежных элементов, автоматический привод и т. д. В итоге получается, что готовая конструкция от производителя обойдется всего на 25–30% дороже, но при этом будет более качественной.

Если вы всё-таки решили сделать секционные ворота самостоятельно, то мы предлагаем воспользоваться простой технологией с использованием наиболее дешевых материалов. Это позволит сэкономить до 50% от стоимости готовых конструкций.

Перед сооружением секционных ворот потребуется провести подготовительные работы, которые буду включать в себя: отделка проёма, замеры и расчёт размеров конструкции ворот, расчёт материала и принадлежностей, закупка и доставка необходимых материалов на место проведения работ.

Проём и стены должны располагаться в одной плоскости. Для этого проводится оштукатуривание стен и потолка внутри строения. После этого внешние углы проёма обрамляются стальным уголком 75×75 мм.

Выбор материала

Швеллер и уголок для изготовления каркаса ворот

Для изготовления каркасной коробки под каждую секцию защитного полотна потребуется:

Швеллерный профиль (алюминиевый швеллер) – 20x25x20 мм, толщина металла 1,5–2 мм.
Стальной уголок — 20×20 мм, толщина стали 1 мм.
Пеноплекс Комфорт — плиты размером 600x1200x20 мм. Толщина утеплителя должна соответствовать параметрам швеллера.

Фиксация секций между собой будет происходить при помощи разъёмных мебельных петель из стали, установленных в трёх точках. Оптимальные размеры — 50×35 мм, 60×40 мм, 70×45 мм.

Направляющие рельсы, монтируемые в проём, можно изготовить их стального швеллера 30x50x30x2 мм. Помимо этого, направляющие можно сделать из двух стальных уголков размером 25×25 мм сваренных вместе.

Место изгиба между вертикальными и горизонтальными рельсами изготавливается из П-образного профиля с толщиной металла от 1 мм. За неимением можно взять Z-образный профиль 20x50x1,2 мм.

Горизонтальные направляющие изготавливаются из Z-образного профиля 20x50x1,2. В качестве фиксирующих элементов лучше использовать стальной подвес любой удобной конфигурации. Если горизонтальные направляющие фиксируются к деревянным балкам (скатная кровля), то можно использовать обычный уголок 15x15x1 мм.

Для создания противовеса подойдет стальной трос сечением 4 мм, подвесной ролик, канатный шкив, карабин для фиксации груза, груз весом 20–50 кг и пружины нужной мощности.

Расчёт материала

Схема расчёта длины и ширины проема, пристенок и притолока

Для расчёта минимального количества требуемого материала необходимо рассчитать габариты ворот. В процессе измерений следует ориентироваться на схему, прикрепленную выше:

Высота проёма, H — подбирается с учетом габаритов автомобиля. Оптимально, если высота проёма будет на 20–25 см выше крыши автомобиля.
Ширина проёма, B — подбирается по аналогии с предыдущим пунктом. Желательно, чтобы ширина проёма была больше на 10–15 см, чем ширина транспорта.
Притолока, L — располагается между потолком и проёмом. Размер зависит от привода, но желательно иметь запас в 25–30 см.
Заплечники, B — ширина заплечиков выбирается индивидуально и зависит от размеров противовеса и пружинной системы.

На основе полученных данных можно рассчитать примерное количество необходимого материала. В качестве примера рассчитаем материал для секционных ворот размером 2,5×3 м без учёта крепежных элементов. Крепежи и другие принадлежности будут описаны в технологии изготовления (см. ниже).

Схема секицонных гаражных ворот от отечественного производителя

Для изготовления секций и направляющих потребуется:

Одна секция ворот — швеллерный профиль длиной 2,55 м, уголок длиной 1 м, теплоизоляционный материал в плитах в количестве 4 штук. Количество секций зависит от высоты проёма. В нашем случае получается 6 секций. Мебельные петли общим количеством 15 штук.
Вертикальные направляющие — швеллерный профиль длиной 3,7 м на каждую сторону проёма.
Горизонтальные направляющие — Z-образный профиль длиной 3,2 м на каждую сторону. Стальные подвесы в количестве 10 штук.
Противовес — трос общей длиной 10 м, подвесной ролик 2 шт., ролики для троса 2 шт., карабины для груза 2 шт., груз общим весом до 100 кг, пружины 4–6 шт. соответствующей мощности.

В качестве материала для обшивки защитного полотна можно использовать профлист с полимерным покрытием. Площадь листа напрямую зависит от общей площади секций. При закупке материал лучше взять с небольшим запасом в 10–15%.

Для монтажа и сборки ворот потребуется сварочный аппарат и умение им пользоваться. Из ручного и электроинструмента потребуется: перфоратор, болгарка, электродрель, шуруповерт, строительный уровень, набор гаечных ключей, рулетка.

Изготовление и установка секционных ворот своими руками: пошаговая инструкция

В процессе работ придерживайтесь элементарной техники безопасности и используйте защитные очки, перчатки и спецодежду. Технология сборки подъёмно-секционных ворот состоит из следующего:

На поверхность проёма со стороны помещения наносится разметка под крепление вертикальных направляющих. Шаг разметки под крепление — 50 см. Для сверления отверстия под крепеж используется электродрель с победитовый сверлом диаметром от 5 мм.
Изготовление направляющей из стального уголка путем точечной сварки
Выполняется разметка и подгонка швеллера по высоте проёма. В случае с секционными воротами высота вертикальной направляющей меньше высоты проёма на 20–30 см. Для обрезки швеллера используется болгарка с диском по металлу. Для сверления отверстий дрель с корончатым сверлом по металлу нужного диаметра.
Подогнанный швеллер крепится к поверхности стены фасадным дюбелем или анкером по бетону. Желательно использовать крепеж диаметром не менее 5 мм. Оптимально, если это будет анкерный болт 10×77, 10×85 или 10×100 мм. Для закручивания используется бита с торцевой головкой и шуруповерт.
Для изготовления угловой направляющей необходимо сделать надрезы по длине П–образного профиля. Далее, профиль слегка сжимается и формируется нужный угол поворота. При возможности можно согнуть швеллер. Для этого нужно сделать V-образные пропилы на боковых ребрах через каждые 10 см. Для сгибания швеллер фиксируется в тисках, а нужный угол формируется путем нанесения точечных ударов.
Анкерные болты по бетону для крепления вертикальной направляющей к стене
Угловая направляющая фиксируется на сварку. Для крепления вертикальной направляющей потребуется просверлить отверстия в потолке через каждые 50 см. В качестве материала используется Z-образный профиль, который подгоняется по длине проёма, включая запас 20–30 см.
Прикручиваем направляющие к потолку при помощи дюбель-шурупов 8×80 мм. Если подвесы крепятся к деревянным балкам, то используется обрезанным уголок, который фиксируется к балке на саморезы по дереву. После этого вертикальная направляющая приваривается к подвесу.
Для изготовления каркаса для секций потребуется разметить швеллер и уголки. Длина швеллера должна превышать ширину проёма на 2–3 см с каждой стороны. Длина уголка — 40–50 см. Для обрезки используется болгарка. Далее, уголок и швеллер свариваются в угловых соединениях, формирую прямоугольный каркас.
После изготовления опорного каркаса с каждой из сторон с внешней стороны на расстоянии 30–50 мм приваривается резьбовая шпилька. На шпильку одевается колесо и фиксируется болтом с обратной стороны. После сборки одной секции проверяется её передвижение по направляющим.
Колесо для передвижения каркаса защитной створки по направляющим
Если секция свободно движется, не цепляя за конструкцию направляющих, то следует собрать оставшиеся части по аналогии. Для крепления секций в единое полотно потребуется просверлить отверстия диаметром 5 мм под петли в трех местах — по краям и центру каркаса.
Все секции плавно устанавливаются в проём путем прокатки по направляющим. После этого секции собираются в единое полотно с помощью мебельных петель, которые прикручиваются на оцинкованные саморезы по металлу 4,2×32 мм.
В нижней секции с внутренней стороны просверливается отверстие под крепление болта, к которому фиксируется стальной трос. Диаметр болта — 5 мм. В верхней секции от углового сопряжение на расстояние 2–3 см просверливается аналогичное отверстие, через которое пропускается трос.
В потолочном перекрытии подготавливаются отверстия и крепятся подвесные ролики. Для креплений используется два анкерных болта 10×77 мм. На расстоянии 30–40 см от подвеса вкручивается еще один двусторонний болт, к которому прикручивается рым-гайка. За неё фиксируют конец троса.
После этого к закрепленному тросу привязывается груз. В качестве креплений используются строительные карабины и цепи. В нижней части груза приваривается крючок для натяжения пружин. Пружины крепятся напрямую к полу. Для этого просверливаются отверстия и вкручиваются шпильки и рым-гайки.

После этого проверяется работа противовеса — он должен находиться в верхней части ворот, удерживая их в закрытом положении. Если пружины подобраны правильно, то их мощности будет недостаточно, чтобы открыть ворота с грузом без помощи автоматики.

Вопрос автоматики и привода

В готовых конструкциях подъёмно-секционных ворот защитное полотно понимается за счёт автоматических приводов. Это оборудование можно изготовить самому, но для этого потребуется электродвигатель с номинальным усилием тяги не менее 150 N, зубчатая цепь длиною более 3 м, зубчатая шестерня и т. д.

По сути, сборка кустарного привода обойдется не дешевле 7–8 тысяч рублей, когда готовый комплект стоит 12,5 тыс. рублей, имеет дистанционное управление и достаточную мощность для открытия ворот весом 120–150 кг.

В качестве примера рассмотрим технологий монтажа привода для гаражных работ фирмы SOMMER под маркой DUO VISION 650:

Привод освобождается от упаковки и аккуратно укладывается на пол. После этого выполняются действия, описанные в инструкции в разделе «Предварительный монтаж A/C».
Схема крепления привода к потолку и перемычке
В нашем примере будет описываться потолочный способ монтажа, но при желании привод может быть закреплен на перемычке (притолока). Для разметки потребуется измерить середину ворот и сделать отметку на потолке.
От отметки отступают 74 мм влево и вправо. Далее, просверливают два отверстия диаметром 10 мм. Глубина отверстий не менее 65 мм. Повторяют действия по всей длине ворот, спроецированной на потолок, учитывая необходимый запас. Шаг крепежа не более 600 мм.
Металлические подвески крепятся на анкерные болты 10×65 или 10×77 мм. После монтажа подвеса выполняется крепление привода. Для этого может потребоваться помощь напарника.
Нанесение разметки под крепление автоматического привода
С-рельс следует поднять на один уровень с подвесом и провести предварительную фиксацию, не закручивая крепеж до конца. Для ориентации по горизонтали используется пузырьковый уровень, который прикладывается к направляющей в верхней части. После выравнивания винты плотно закручиваются.
К приводу прикручивается толкатель. Для этого продевается длинный болт в верхней и нижней части. Затем надеваются зажимные шайбы и закручиваются гайки. После этого толкатель прикручивается к верхней секции ворот. Для этого просверливают отверстия по центру секции. Для крепежа используются 4 болта 8×60 мм.

На заключительном этапе проводится установка стационарного блока, подводка питания к приводу и проверка работоспособности. Схема подключения цепи питания указана в инструкции.

Видео: секционные ворота своими руками

Строим подъёмно-поворотные ворота своими руками: чертежи и эскизы

Схема устройства подъёмно-поворотных ворот для гаража

Технология и процесс изготовления подъёмно-поворотных ворот значительно проще, чем у секционного типа. Перед изготовлением, как и в предыдущем случае, следует провести подготовительные работы, включающие снятие размеров проёма, расчёт параметров ворот и закупку материала.

После измерения проёма следует составить проектный чертеж будущих ворот. На схеме нужно изобразить основные элементы конструкций:

защитное полотно;
вертикальная и горизонтальная направляющая;
ролик в верхней и нижней части полотна;
кронштейн для крепления вертикальной направляющей;
кронштейн крепления пружины и шарнира.

По возможности следует рассчитать места сопряжения основных элементов конструкции, количество необходимых крепежей и их размеры. Подробная схема подъёмно-поворотных работ с чертежами основных конструктивных элементов показана на фото выше.

Выбираем материал

Профильная стальная труба для изготовления каркаса защитной створки

Для изготовления подъёмно-поворотных ворот можно использовать различный материал, выбор которого напрямую зависит от проекта и параметров конструкции. И также поворотные ворота в зависимости от конструкции снабжаются системой противовеса или пружинной поворотно-уравновешивающей системой.

В нашем случае мы будем описывать технологию с противовесом. Для изготовления каркасной рамы защитной створки понадобится металлическая труба 40x20x1,5 мм. Из неё же будут изготовлены поперечные направляющие для рамы, держателя для роликов и стопор. Для обшивки рамы с лицевой стороны будет использоваться профилированный металлический лист толщиной 0,7 мм.

В качестве материала для горизонтальной и вертикальной направляющей можно использовать:

стальной уголок — 25x25x1,2 мм. Для формирования П-образной формы направляющей два уголка свариваются точечной сваркой.
стальная труба — 50x50x1,6 мм. Для создания П-образной направляющей потребуется распилить трубу пополам.

Размер колес или роликов будет зависеть от ширины направляющей. В нашем случае ширина направляющей равна 50 мм. Поэтому в качестве роликов были выбраны полипропиленовые колеса для тележки диаметром 50 мм с болтовым креплением. Для подвеса груза будут использоваться подвесной ролик, стальной трос сечением от 4 мм, строительные карабины и стальная проволока.

Расчёт материала и подготовка инструмента

Одной профильной трубы хватит для изготовления двух направляющих

Для проведения расчётов, как и в предыдущем случае, потребуется измерить параметры проёма, притолоки и пристенка. Подробная схема измерения показана выше. После этого можно переходить к расчётам и составлению подробной схемы.

Если у вас есть опыт работ в строительстве, то подробную схему можно не прорабатывать. Достаточно обозначить основные узлы сопряжения направляющих со стеной, каркасной рамки с направляющими и т. д.

В качестве примера при расчёте материала для секционных ворот был использован проём 2,5×3 м. Рассчитаем для этого же проёма материал, необходимый для сооружения подъёмно-поворотных ворот:

Каркасная рамка — 2,5*2 + 3*2 + 3 = 14 м. Потребуется стальная труба 40x20x2 мм длиной 14 м, включая материал для поперечной перекладины. Материал для распорок рассчитывается отдельно, но не более 2 м.
Вертикальная направляющая — 2,5 * 2 = 5 м. Необходима стальная труба 50x50x1,6 мм длиной 6 м, включая запас или стальной уголок 25x25x1,2 длиной 12 м.
Горизонтальная направляющая — 2,5 * 2 + 3 = 8 м. Потребуется стальная труба 50x50x1,6 м длиной 5,5 м, включая запас и стальной уголок 25x25x1,2 для поперченной распорки длиной 3 м. Если все делать из стального уголка, то общая длина материала составит не менее 14 м.

Для сооружения противовеса необходим стальной трос сечением от 4 мм длиной около 10 м, строительные карабины 2 шт, подвесные ролик 2 шт. Защитная створка будет передвигаться за счёт 4 колесиков от тележки, которые будут зафиксированы на двусторонние шпильки, приваренные к каркасу.

Из инструмента потребуется: сварочный аппарат, перфоратор, электродрель, шуруповёрт, болгарка, напильник, уровень и рулетка.

Как сделать подъёмную конструкцию

Приступать к изготовлению подъёмно-поворотных работ можно сразу после отделки и усиления проёма. В процессе работ не забывайте о технике безопасности и использовать защитные очки и перчатки.

Последовательность изготовления ворот состоит из следующих этапов:

С внутренней стороны на поверхность стены наносится разметка согласно составленной схеме. Шаг крепежа — 30 см. Если в качестве материала была выбрана стальная труба 50×50 мм, то потребуется распилить её на две части при помощи болгарки с диском по металлу. Острые края и заусенцы после подрезки обрабатываются напильником.
Распиленная пополам труба крепится напрямую к стене или на специальные шпильки из арматуры
Если для изготовления направляющей используется стальной уголок 25×25, то берутся два уголка, которые свариваются вместе по шву для получения П–образной формы. При сварке рекомендуется точечно прихватить уголки, проверить конструкцию по уровню и только потом сваривать шов.
С внутренней стороны направляющей просверливаются отверстия под крепежи при помощи дрели с корончатым сверлом. Направляющая крепится к стене с помощью оцинкованных саморезов по бетону размером 7,5×112 мм.
Узел соединения горизонтальной и вертикальной направляющей воротной системы
Для придания жесткости конструкции между вертикальными направляющими в верхней части приваривается металлическая труба 40×20 мм. Дополнительно трубу можно прикрутить напрямую к стене с помощью анкерных болтов 10×100 мм.
Для создания вертикальной направляющей применяется аналогичный подход — резка трубы пополам или сварка двух уголков. Для крепления направляющей к потолку будет использовать стальная труба, которая приваривается к направляющей. Для фиксации направляющей используется стальной подвес.
В процесс крепежа направляющих обязательно проверяется их расположение относительно горизонта. Только после проверки болты и саморезы затягиваются до упора.
Упор и Г-образный держатель ролика в нижней части воротной рамы
После подвеса горизонтальная направляющая крепится к вертикальной с помощью сварки. Для усиления конструкции под углом 45o устанавливается распорка из трубы 40×20 мм.
Для изготовления каркаса защитной створки используется труба 40×20 мм, которая подгоняется согласно длине и высоте проёма. Подогнанные трубы свариваются по углам для формирования нужной формы каркаса. Посередине каркаса приваривается поперечная направляющая. По углам крепятся распорки для придания жесткости.
Длина угловой планки крепления для верхнего ролика составляет не более 30–35 см
После этого каркас с помощи напарника устанавливается в проём и проверяется его соответствие по размеру. Затем к углу каркаса приваривается стальная труба под углом 45o. Длина трубы зависит от расстояния между каркасом и верхней направляющей. На конец трубы крепится двусторонняя шпилька, на которую одевается колесо.
В нижней части перпендикулярно каркасу приваривается труба длиной 20 см, к которой крепится двусторонняя шпилька и колесо. На конец приваренной трубы параллельно стене фиксируется еще один кусок трубы длиной 25 см. При желании Г-образную форму можно сделать заранее и только потом приварить к каркасу.
Планка для крепления тросового ролика и противовеса
Для фиксации противовеса в углу конструкции между горизонтальной и вертикальной направляющей фиксируется труба длиной 50–60 см, на конце которой крепится подвесной ролик.
В нижней части каркаса ворот на конце Г-образного части просверливается отверстие, через которое продевается и закрепляется трос. Далее, трос выводится наверх и перекидывается через ролик. На конце троса крепится строительный карабин и противовес.

В качестве груза можно использовать кирпичи, стальные трубы с заваренным дном заполненные песком, диски для штанги и т. д. После фиксации груза проверяется работоспособность конструкции. Если все в порядке, то каркас обшивается профлистом или любым другим листовым материалом.

Выбор автоматики

Автоматический привод для ворот подъёмного типа

Автоматический привод, используемый совместно с подъёмно-поворотными воротами, идентичен автоматике, применяемой для ворот секционного типа. Привод состоит из блока управления, движущейся каретки, С-образной рельсы, толкателя, пульта управления.

Наибольшей популярностью пользуются приводы от следующих производителей:

DoorHan — модели Sectional 500 и Sectional 750 подойдут для гаражей площадью до 12 м2. Для гаражей площадью свыше 16 м2 лучше использовать модель Sectional 1200.
Allmatic — для ворот весом до 250 кг и высотой до 3 м подойдет модель АХ 222. В остальных случаях лучше устанавливать приводы Allmatic ECO 24/PLUS, рассчитанные на ворота весом свыше 300 кг.
Sommer — для гаражных ворот подъёмного типа используются модели Duo Vision с максимальным усилием тяги от 500 H.

Все приведенные модели приводов имеют схожую конструкцию. Комплект поставки предусматривает наличие подробной инструкции по подготовке к монтажу, разбору и сборке привода, а также его подключения к сети.

Видео: подъёмные ворота своими руками

Проектирование и монтаж ворот трудоёмкая задача, требующая внимательности и умения работать с различным инструментом. Если вы неуверены в своих силах, то лучше задуматься над приобретением готовых конструкций.

Перед изготовлением ворот своими руками советуем изучить опыт людей уже спроектировавших и установивших конструкцию у себя в гараже. Это поможет не допустить ошибок во время монтажа.

Здравствуйте. Меня зовут Виталий. Область профессиональной деятельности: технические средства автоматизации и технологии проектирования. Оцените статью: Поделитесь с друзьями!

grounde.ru

Подъемно-поворотные ворота - чертеж, поэтапное изготовление, видео

Содержание статьи:

Если вам необходимо закрыть пространство гаража или постройки хозяйственного типа, лучшим выбором будут подъемно-поворотные ворота. Конструкция удобна тем, что при открытии полотно находится сверху (параллельно потолку), а значит, не занимает полезное пространство площади. Итак, рассмотрим, как собрать такие ворота на конкретном примере.

Читайте также про: секционные гаражные ворота и их особенности!

Как работают подъемно-поворотные ворота

В нашем случае ширина ворот составляет 3 метра, а высота – 2,3 метра. Открывается и закрывается полотно путем опускания и поднимания подвешенных грузов. Например, несколько кирпичей, расположенных справа и слева в специальном коробе или пластиковой трубе, чтобы не царапали стену. Их общий вес составляет около 9 кг.

Когда ворота закрыты, фиксируются они при помощи вмонтированного мебельного шарика. Он выскакивает в отверстие на боковых опорах.

Чтобы открыть полотно, необходимо завалить верхнюю часть, взявшись за низ ворот, а после поднять. Примерно на 1/5 части расстояния они будут полностью подняты горизонтально к земле.

Движущий тросик (например, «шестерка») перекидывается через ролики (их 2 по краям): 1 – врезан внутрь уголка, 2 – находится над грузом.

Ответственный этап – подготовка чертежа

Прежде чем собирать каркас ворот и обшивать их листом, необходимо подготовить чертеж ворот.

Уделите этому этапу достаточно времени, поскольку при неправильном расчете пути верхнего и нижнего края подъемно-поворотных ворот они могут упираться в потолок, оказаться при открывании слишком низко и мешать использованию помещения.

Наши ворота шириной 3 метра, высотой 2,3 м. Будем делать чертеж в масштабе 10 см = 10 мм.

Последовательность действий:

Начертить вертикальную линию длиной 23 см. Сверху сделать горизонтальную линию (верхний край полотна). Еще выше сделать отметки от 1 до 5 см (продлить вертикальную линию вверх на 5 см) – это высота потолка (50 см над воротами). От воротного проема вверх у вас должно быть не менее 40 см, иначе ворота работать не будут.
Отметить середину полотна 1,15 м, нас интересует пространство выше этой точки.
Ориентировочно берем 1,4 м. Имейте в виду, что нижняя часть ворот будет проходить от низа и до верхней точки – 2,3 м.
Чтобы увидеть, как будет открываться полотно, берем циркуль с шагом 1,4. Проводим вертикальную черту справа на расстоянии шага циркуля от первой вертикальной черты. Далее берем шаг циркуля от высоты потолка (точка 50 см над верхом ворот) до 1,4. Проводим дугу (ее описывает нижняя часть ворот).
Уменьшаем высоту до 1.3. Опять провести вертикальную черту справа (шаг циркуля от 0 до 1,3). Нарисовать дугу с шагом от 50+ до 1,3. Точка пересечения линий у нас оказалась на высоте 1,8 (именно в этой точке полотно займет горизонтальное положение) вместо 2,3.
Берем высоту 1,35. Повторяем действия, описанные выше. И теперь точка пересечения у нас оказывается в искомом положении (4 мм = 4 см погрешность, уйдет на толщину полотна).

Таким образом, при креплении рычага на высоте 50 см над проемом и высоте створки 2,3 точка крепления рычага от низа – 1,35.

Сборка конструкции

Когда план готов, приступаем к монтажу. Собираем шарнирные узлы и узлы сопряжения, металлическую раму. Устанавливаем прихватки в проем, притвор и паз для роликов.

Чтобы уменьшить люфты и трение, мы заменили стандартные болты на автомобильные втулки (они же задние амортизаторы).

В завершение собираем подвижные механизмы и сами ворота, подвешиваем груз.

www.glav-dacha.ru

Подъемные ворота своими руками — изготовление секционной конструкции, пошаговая инструкция с фото, видео и чертежами

Существует несколько основных конструкций подъёмных ворот, каждая из них имеет свои принципы работы. Определение «подъёмные» говорит само за себя — это значит, что дверное полотно поднимается при помощи определённого усилия, которое может производиться вручную или при помощи автоматики. В этой статье мы приведём инструкции по изготовлению различных видов таких ворот.

Основные виды подъёмных ворот

Подъёмные ворота можно разделить на три основных класса: рулонные, секционные и цельные.

Рулонные или роллетные ворота представляют собой конструкцию из узких поперечно расположенных секций (ламелей). Секции, накручиваясь на вал, открывают проём. Если ворота подключены к электроприводу, то ими можно управлять с помощью дистанционного пульта. Они обладают небольшим весом и могут перекрывать довольно широкие или высокие проёмы. Ворота имеют современный и очень аккуратный внешний вид, вписывающийся в любой архитектурный стиль здания. Главным их недостатком является самая высокая стоимость в сегменте подъёмных ворот. Самостоятельное изготовление рулонных ворот не сильно сэкономит средства, т. к. основные составляющие элементы системы (полотно, вал, направляющие и электропривод) изготовить в домашних условиях практически невозможно.
Рулонные ворота состоят из пластиковых полос (ламелей), соединённых друг с другом и образующих полотно, которое накручивается на барабан при открытии
Секционные ворота очень схожи по конструкции с рулонными, разница заключается лишь в размере секций. У таких ворот ширина секций составляет от 30 до 50 см, а перемещаются они вверх по специальным направляющим. Между собой секции соединены с помощью подвижных креплений. Секционные ворота требуют дополнительного пространства для поднятого вверх полотна и часто применяются для перекрытия габаритных проёмов. Большим преимуществом системы является то, что её изготовление под силу человеку без специальных навыков и оборудования. Для этого важно определиться с конструкцией, рассчитать её, определить требуемое количество материалов и инструментов.
Секционные ворота имеют схожий с рулонными принцип действия, но состоят из более широких элементов полотна
Подъёмно-поворотные ворота представляют собой цельное полотно, закреплённое на раме. Рама с полотном приводится в движение вручную либо при помощи электропривода. Ворота отличаются повышенной прочностью, взломостойкостью и простой конструкцией. Рама полотна, изготовленная из металлического профиля, не подвержена перекосам и заклиниванию. Полотно ворот может быть изготовлено из любого материала и способно украсить собой гараж или дом. Относительно других моделей цельные подьёмные ворота могут быть очень бюджетными, при этом их самостоятельное изготовление и установка не доставит больших хлопот. Перед началом работ необходимо рассчитать предполагаемый вес полотна и позаботиться о том, чтобы подъёмный механизм выдержал эту нагрузку.
Подъёмно-поворотные ворота имеют цельное полотно, которое в открытом положении располагается сверху в горизонтальном положении

Проектирование и расчёт секционных ворот

Выбор оптимального размера гаражных ворот зависит от следующих критериев:

Количество автомобилей. Если гараж предназначен для хранения нескольких автомобилей, то вариантов исполнения ворот может быть несколько. Первый вариант — широкие ворота, предназначенные для одновременного заезда автомобилей в гараж. Второй вариант — отдельные независимые ворота для проезда каждого автомобиля. Конструкции стандартных и широких ворот ничем друг от друга не отличаются. Главное условие в обоих случаях — это достаточная прочность и надёжность подъёмного механизма и крепежа для выдерживания статической и динамической нагрузки от веса и движения полотна.
Габариты транспортных средств. К размерам относят ширину, длину и высоту автомобиля. А если ворота рассчитаны для проезда двух автомобилей, то учитывают ещё и минимальное допустимое расстояние между ними. Длина автомобиля на определение размера ворот не влияет. В расчёт берут ширину и высоту. Для комфортного и свободного проезда ширина гаражного проёма должна превышать ширину автомобиля минимум на 0,7 м в случае перпендикулярного заезда и минимум на 1 м в случае заезда в гараж под углом. При изготовлении ворот для нескольких машин к величине 0,7 или 1 м прибавляют минимальное расстояние между автомобилями, которое равно 0,5 м. Высоту проёма для ворот подбирают с превышением высоты автомобиля минимум на 0,2 м. При этом следует учитывать не только фактическую высоту транспортного средства, но и габариты навесного оборудования, которое крепится на крышу. К такому оборудованию относят открытые багажники, на которых перевозят различные грузы, и закрытые багажники, предназначенные в основном для перевозки спортивного инвентаря.
Высота ворот должна выбираться с учётом возможности заезда автомобиля с навесным оборудованием, например, с верхним багажником

Расчёт оптимального размера проёма под секционные ворота для легкового автомобиля выглядит таким образом:

Минимальная высота проёма: 1788 + 200 = 1988 мм.
Минимальная ширина проёма при перпендикулярном заезде: 1942 + 700 = 2642 мм.
Минимальная ширина проёма при заезде под углом: 1942 + 1000 = 2942 мм.

При расчёте ширины следует учитывать общий габарит вместе с зеркалами бокового вида, а при расчёте высоты — открытую дверь багажника

Мы рассчитали минимально допустимые размеры гаражных ворот. При составлении эскиза или чертежа, целесообразнее эти значения округлить до ближайшего целого числа. Высоту ворот округляем до 2 м, а ширину — до 3 м.

После определения размеров ворот можно составить схему их изготовления и подробную спецификацию необходимых элементов

Подбор материалов для изготовления ворот

Необходимо закупить все элементы в соответствии со спецификацией. В качестве секций используют в основном сэндвич- или металлические панели, гораздо реже — деревянные рейки.

Сэндвич-панель состоит из двух металлических пластин, покрытых защитными составами, и утеплителя между ними

Поскольку панели между собой соединены специальными гибкими элементами, самым простым и удобным вариантом является покупка готового секционного полотна нужного размера.

Секционное полотно внизу закрывается концевым профилем. С боков его закрывают боковыми накладками, придающими дополнительную жёсткость и защищающими торцевую часть ворот от воздействия внешних факторов. В качестве направляющих профилей используют металлические швеллеры. В качестве угловых вертикальных профилей — металлические уголки. Кронштейны изготавливают также из металлического профиля. Для подъёмного механизма необходимо приобрести:

вал;
пружину;
пружинные наконечники;
барабан;
трос;
подвес;
соединительную муфту.

Подбор инструментов

При изготовлении и установке секционных ворот понадобится стандартный набор инструментов:

Рулетка.
Уровень строительный.
Молоток.
Строительный нож.
Пассатижи.
Отвёртки.
Молоток.
Дрель.
Болгарка.
Свёрла для дрели.
Набор гаечных ключей.

Средствами индивидуальной защиты пренебрегать также не стоит — для работы нужно приобрести строительные перчатки и защитные очки. Если ворота имеют значительную высоту, то нужно позаботиться о наличии стремянки.

Инструкция по изготовлению и установке секционных ворот

Перед тем как приступить к работе, проверяют вертикальность прилегающих к проёму стен и геометрию самого проёма. Если обнаружены существенные погрешности, то следует по возможности исправить ситуацию, например, с помощью оштукатуривания поверхностей.
Перед установкой направляющих к проёму прикладывают нижнюю панель таким образом, чтобы её края заходили за проём на одинаковое расстояние с обеих сторон. Эти расстояния отмечают карандашом. Далее приступают к монтажу вертикальных и горизонтальных направляющих, которые нужно разрезать болгаркой на необходимые отрезки. В стенах проёма дрелью просверливают отверстия и с помощью анкеров крепят вертикальные профили по разметке. Горизонтальные направляющие крепят на кронштейны, которые, в свою очередь, закрепляются на потолке. Для предотвращения перекоса конструкции профили располагают строго вертикально или горизонтально, их положение проверяют с помощью строительного уровня.
Горизонтальная направляющая прикрепляется к потолку через кронштейн, а вертикальные и горизонтальные элементы соединяются между собой С-направляющей
Затем монтируют непосредственно само секционное полотно. На стыках секций полотна закрепляют ходовые ролики, которые позволяют перемещаться полотну по направляющим вверх и вниз.
Ходовые ролики закрепляют по всей высоте полотна на стыках его секций
Приступают к установке подъёмного механизма. Ворота могут подниматься вручную или с помощью электропривода. Все нюансы выбора и изготовления автоматического подъёмного механизма мы рассмотри далее более подробно.
Подъёмный механизм состоит из вала, пружины и барабана
После того как все основные элементы ворот смонтированы, к полотну с обеих сторон крепят ручки. Замок обычно врезают в нижнюю секцию. Для повышения взломостойкости иногда устанавливают два замка по разным сторонам полотна.
На нижнюю секцию полотна крепится ручка, а в нижнюю секцию врезают замок
В завершение монтируют улавливающее устройство, которое позволяет полотну находиться в полуоткрытом положении, и стопоры, ограничивающие движение ворот при подъёме.
Ворота вводят в эксплуатацию. Правильно смонтированные ворота должны беспрепятственно перемещаться по направляющим. В опущенном положении не должно быть никаких зазоров, замок должен функционировать без применения дополнительных усилий.

Подбор и установка автоматики на секционные ворота

Существует два вида автоматических механизмов, которые подходят для автоматизации секционных ворот.

Навальный электропривод. Он обладает большой мощностью и рассчитан в основном на промышленные секционные ворота.
Электропривод потолочного типа. Этот механизм больше подходит для гаража и крепится к потолку в середине проёма с внутренней стороны. Электропривод приводит в движение полотно ворот за счёт троса, закреплённого с помощью тягового рычага в верхней секции полотна.

Почти все электроприводы оснащены системой безопасности, которая предотвращает падение полотна при отключении электроэнергии. Полезными при эскплуатации ворот также могут быть различные дополнительные функции:

дистанционное управление;
наличие фотоэлементов, которые реагируют на движение;
наличие сигнальных ламп.

Гаражные секционные ворота с электроприводом

Электропривод устанавливается ровно посередине на расстоянии 2–3 м от проёма

Покупая автоматику известных европейских брендов, вы никогда не пожалеете о сделанном выборе, ведь они действительно производят качественное и надёжное оборудование. Монтаж автоматической системы заключается в следующем:

На потолке с помощью анкеров закрепляются кронштейны.
На них устанавливается привод с цепным или торсионным механизмом.
Устанавливается рычаг, который с одной стороны крепится к секции ворот, а другой — к цепи или тросу.
Привод с торсионым механизмом закрепляется на кронштейнах к потолку и соединяется с полотном при помощи рычага
Монтируется электропроводка с одной стороны проёма.
Устройство настраивается на эксплуатацию в удобном для вас режиме.
К механизму привода необходимо подвести провода питания, управления и сигнальный кабель от фотоэлементов

Видео: инструкция по монтажу секционных ворот

Изготовление поворотных ворот

Проём для подъёмно-поворотных ворот рассчитывается аналогично проёму для секционных. Нужно знать точные габариты вашего автомобиля и угол подъезда к воротам относительно основной дороги.

На этапе проектирования въезда в гараж следует задуматься о возможной смене автомобиля, а следовательно, и о возможном увеличении его габаритов.

Полотно поворотных ворот представляет собой цельный щит, который может быть изготовлен из любого материала. Полотно можно поднять рукой или при помощи электропривода. Оно приводится в движение рычагом через натянутый трос и движется по горизонтальным направляющим с помощью скользящих роликов, закреплённых на его торцах. Проём обрамляется стальной рамой для распределения нагрузки. Для ограничения угла открывания устанавливают специальные пружины.

При составлении эскиза нужно измерить расстояние от ворот до основной дороги. Это расстояние должно быть достаточным, чтобы автомобиль, подъехавший к гаражу, не помешал подъёму полотна, поскольку оно в любом случае будет скрадывать определённое пространство перед въездом в гараж.

Схема устройства подъёмно-поворотных ворот

Подъёмно-поворотные ворота убираются под потолок гаража по специальным направляющим, при этом они требуют наличия свободного места перед въездом

Необходимые материалы и инструменты

Полотно подъёмно-поворотных ворот обычно изготавливают своими руками, а комплектующие покупают заводского изготовления.

Для расчёта материала для полотна нужно из высоты и ширины проёма вычесть толщину стальной рамы. Между полотном и рамой должен оставаться минимальный зазор, позволяющий полотну беспрепятственно перемещаться в проёме.

При выборе материала нужно руководствоваться прежде всего желаемой степенью взломостойкости и теплоизоляции, допустимым весом полотна и декоративными свойствами покрытия:

самый дешёвый и наименее трудоёмкий вариант — это полотно из профлиста, закреплённого на раме из металлического профиля. Такой вариант не спасёт от взлома, не защитит от потерь тепла и не очень украсит своим видом гараж, но зато будет обладать небольшим весом;
деревянное исполнение полотна может позволить создать очень достойный внешний вид, ворота будут обладать хорошими теплоизоляционными свойствами, но и вес их будет значительным.

Покрытие деревянных поверхностей ворот нужно время от времени обновлять для защиты их от атмосферного воздействия.

Для выполнения работ потребуется следующий набор инструмента:

Карандаш.
Рулетка.
Уровень.
Отвёртка.
Дрель.
Свёрла, биты, гаечные ключи.
Стремянка.
Болгарка.
Перчатки, защитные очки и каска.

Инструменты для изготовления подъёмно-поворотных ворот

Для изготовления подъёмно-поворотных ворот используется стандартный набор инструментов

Инструкция по изготовлению и монтажу цельных подъёмно-поворотных ворот

Пошаговая инструкция по изготовлению ворот из металлического профлиста:

Вначале болгаркой нарезают металлические профили нужных размеров для обрамления проёма. С помощью монтажных уголков или кронштейнов профили крепят к проёму через анкеры, проверяя их горизонтальность и вертикальность.
По периметру гаражного проёма монтируется рама из металлических уголков
Далее приступают непосредственно к изготовлению самого полотна. Из металлической прямоугольной трубы сваривают прямоугольный каркас с раскосами, покрывают его защитным составом, который защитит металл от ржавчины. Поверх каркаса крепят профилированный металлический лист.
Профлист закрепляется на раме, сваренной из металлического профиля
С помощью металлических уголков собирают подъёмный механизм. С одной стороны в уголке просверливают два отверстия для крепления механизма к раме, а с другой стороны — одно отверстие для крепления кронштейна, на который будет опираться пружина.
Через металлическую пластину пружину с одной стороны прикрепляют к раме, а с другой — скрепляют с кронштейном. При опускании ворот пружина будет сжиматься и упираться в этот кронштейн.
Пружина крепится к раме подъёмного механизма и к стопорному кронштейну
Шарнирный узел делают из уголка, который нужно приварить между центром паза для подъёмного механизма и рамой.
К рычагу крепят металлическую пластину с отверстием.
Ходовые рельсы изготавливают из металлических уголков.
Ходовые рельсы закрепляют в горизонтальном положении через кронштейны, которые крепятся, в свою очередь, к потолку
Одну сторону ходового рельса приваривают к пластине. К другой стороне приваривают швеллер длиной 15 см. Далее этот швеллер крепят к горизонтальной раме, обрамляющей проём.

Автоматика для подъёмно-поворотных ворот

Автоматический подъёмный механизм значительно повышает комфортность пользования воротами, он даёт возможность управлять ими с дистанционного пульта. Электропривод на ворота выбирают исходя из требуемой высоты подъёма, площади и веса полотна.

Процесс установки электропривода полностью описан в инструкции к устройству. В общем случае установка выглядит следующим образом:

Соединяют привод и ходовые направляющие при помощи специальных кронштейнов.
Сначала устанавливают каретку на шину, затем крепят ходовую направляющую к потолку и стене. Один кронштейн крепят на стене напротив середины проёма на высоте 5 см от края полотна. Второй кронштейн устанавливают на потолке на расстоянии 15 см от стены. Сначала один край направляющей монтируют на кронштейне, а потом второй край направляющей (с электроприводом) монтируют на потолке.
К каретке крепят полотно. К полотну в закрытом положении крепят кронштейн для тяги.
С каретки снимают блокировку, придвигают её к полотну и соединяют её вместе с кронштейном, тягой и соединителем.
Автоматический подъёмный механизм подключают к источнику питания.
Автоматические приводы устанавливаются на полотно ворот и связываются с ходовыми направляющими телескопическими кронштейнами-тягами

Видео: автоматические гаражные ворота своими руками

Руководствуясь подробными инструкциями, можно своими руками изготовить и установить подъёмные ворота различных видов. Самостоятельная работа позволит сэкономить семейный бюджет и воплотить в жизнь самые оригинальные идеи.

Здравствуйте! Меня зовут Марина. Мне 25 лет. У меня два высших строительных образования. Оцените статью: Поделитесь с друзьями!

legkovmeste.ru

Ворота в гаража подъемные - как сделать своими руками

Сегодня мы более подробно рассмотрим подъемные гаражные ворота. Именно они отличаются достойными эксплуатационными характеристиками, гарантируют хороший уровень безопасности.

Ворота в гараж подъемные

Типы ворот

Сейчас широко распространены воротные конструкции двух основных типов: это подъемно-поворотные и подъемно-секционные. Сейчас мы более подробно остановимся на каждом виде.

Подъемно-секционные ворота в гараж

Отметим главную отличительную черту таких ворот для гаража: их створку собирают из отдельных сегментов. Когда подъемно-секционные ворота открываются, панели уходят внутрь гаражного помещения с помощью специальных роликовых направляющих.

Сразу стоит выделить ряд преимуществ такой конструкции.

Работают совершенно бесшумно.
В эксплуатации конструкция очень проста, легко мыть.
Автоматизированная система закрывания и открывания ворот легко и быстро монтируется.

Недостатки тоже есть. Дело в том, что такие конструкции отличаются гибкостью, не могут быть достаточно прочными. Кроме того, их довольно сложно изготавливать и монтировать.

Подъемно-поворотные гаражные ворота

Такая конструкция отличается своей повышенной устойчивостью к любым внешним механическим воздействиям. Весь секрет в том, что створка ворот с подъемно-поворотным принципом действия представляет собой цельную панель. В процессе открывания она поворачивается на 90 градусов благодаря работе специального рычажно-шарнирного управляющего механизма. В результате внизу образуется зазор, через который свободно может пройти человек, проехать автомобиль.

схема подъемно-поворотных ворот

Главные преимущества ворот подъемно-поворотного типа:

конструкция более простая, поэтому ее вполне можно изготовить своими руками даже без специального инженерного или строительного образования;
взломостойкость ворот рекордно высокая.

Без минусов здесь тоже не обошлось. Монтировать такую конструкцию достаточно сложно. Придется быть предельно внимательным, сверяться с чертежами и видео. Но все-таки с такой работой можно справиться своими силами. Однако при рекордно низких температурах в зимний период механизм может начать давать сбои в работе. Тут уже надо продумывать систему теплоизоляции, сокращать количество мостиков холода.

Доступно ли самостоятельное изготовление подъемных ворот?

Здесь все будет полностью зависеть от конкретного типа конструкции. Так, секционные ворота практически невозможно сделать своими руками. Они настолько сложны конструктивно, что требуют именно профессиональной сборки в производственных условиях. Можно приобрести готовые и самостоятельно их установить. При этом в дальнейшем придется каждый раз их открывать и закрывать вручную, поскольку систему специализированного привода сумеет правильно смонтировать только специалист.

А вот если вы решите использовать не секционные, а подъемно-поворотные ворота в гараж, вы вполне можете лично взяться за их изготовление и монтаж. Тогда придется только приобрести все необходимые комплектующие, материалы. Безусловно, понадобятся для работы и определенные инструменты. Отрегулировать и собрать ворота вполне можно самостоятельно. Далее мы рассмотрим подробно, как правильно сделать подъемные ворота для гаража своими руками.

Устройство ворот подъемно-поворотного типа

устройство подъемно-поворотных ворот

Вот из каких основных элементов состоит конструкция таких гаражных ворот.

Опорная часть ворот – каркас.
Подъемная створка помещается в прочную раму из стали.
Имеется специальный механизм для перемещения створки.
Вручную ворота тоже можно закрывать, если воспользоваться узлом возвратной пружины.

Важный момент! Желательно делать створку из профилированного листа, а не из древесины. Деревянная створка слишком много весит, что затруднит работу механизмов, повысит износ. Кроме того, дерево может начать разбухать под негативным влиянием влаги, будет деформироваться.

Ворота утепляют. Чтобы обеспечить должный уровень пожарной безопасности, желательно использовать в роли утеплителя базальтовую вату или пенополистирол.

Когда изготавливают каркас из деревянных или стальных балок, его делают точно по размерам проема в гараже. Створку желательно делать из стандартных сэндвич-панелей. Кто-то предпочитает использовать доски, прокладывая их листовым утеплителем.

Уровень пожарной безопасности значительно повышается, если поверхность створки дополнительно покрыть оцинкованным листом профнастила. Кроме того, это обеспечит отличную устойчивость к коррозии. Для создания современного дизайна можно обшить створку пластиком.

Тип механизма, который будет перемещать створку ворот, тоже играет существенную роль. В большинстве случаев применяют два вида механизмов.

Конструкция с противовесами более простая, доступная для изготовления и монтажа. В ней используют специальные противовесы, подвешивая их на тросах: они перемещают створку ворот через систему блоков. Только раму для такого механизма придется значительно усилить, иначе она не выдержит нагрузок.
Шарнирно-рычажный механизм базируется на двух главных рычагах. Они двигаются по специальным направляющим благодаря шарнирам.

Инструменты, материалы

Важно запастись всеми необходимыми материалами, инструментами для самостоятельного изготовления и монтажа подъемно-поворотных ворот в гараже.

Обязательно нужны:

набор гаечных ключей, отверток;
рулетка со строительным уровнем;
сварочный аппарат;
электрическая дрель.

Понадобится и целый ряд материалов.

Направляющие элементы с шарнирами делают из стального профиля. Вам нужны швеллеры, уголки.
Не обойтись без противовесов. Можно воспользоваться заготовками, но идеальное решение – взять готовые противовесы, например, от старого лифта.
Для троса крепления противовеса нужна прочная профильная труба.
Стальной цельный трос.
Возвратные пружины.
Материалы для изготовления створки.
Стальные накладки.
Направляющие из стали.
Резиновые профили для уплотнения.
Закладные детали из стали: уголки, кронштейны.

Вы уже запаслись всем необходимым? Тогда пора переходить непосредственно к алгоритму действий.

Пошаговая инструкция

Запоминайте пошаговую инструкцию изготовления гаражных подъемно-поворотных ворот.

В первую очередь надо собрать П-образную коробку для ворот. Ее делают из трех брусьев, стальных или деревянных. Конструкцию заглубляют непосредственно в пол гаража, в цементную стяжку, как минимум на 20 мм. При этом горизонтальный брус тщательно закрепляют при помощи угольников или стальных пластин.
Затем нужен монтаж направляющих шарниров. Верхний кронштейн устанавливают под потолком. Запомните, что кронштейн должен легко перемещаться по створке, чтобы не заклинивало механизм. Лучше всего пристрелять кронштейн с помощью стальных монтажных штырей прямо к панели перекрытия гаража. Потом к нему болтами прикрепляют шарниры. И створка становится подвижной.
Сборка створки – ответственный этап. Сначала сваривают раму из уголков. Размер полностью зависит от параметров проема. Потом в створке закрепляют щит с уплотнителем с помощью саморезов. Обязательно надо вставить уплотнители из резины. Не забудьте и о месте для замка.
Потом остается смонтировать направляющие рельсы. В них вставляют ролики шарниров. Направляющие должны находиться под потолком, с левой и правой стороны от верхнего кронштейна.

Потом наступает очередь установки, то есть непосредственно монтажа конструкции ворот. Их надо грамотно закрепить в проеме, предусмотрев необходимые условия для правильного функционирования механизмов.

Сначала идет предварительная установка. Створка вставляется в проем. Сразу же нужно сделать разметку для шарниров подъемного механизма.
Потом шарниры монтируются к створке саморезами. Важно проследить, чтобы рычаги плавно и свободно скользили по направляющим, когда идет полный ход створки. Рычаги обязательно располагают параллельно друг другу. Когда рычаги закреплены верно, все правильно работает, можно окончательно зафиксировать шарниры.
Теперь противовесы или возвратные пружины устанавливаются на главном направляющем кронштейне. Пружины устанавливают параллельно, с обеих сторон от створки ворот. Обратите внимание: ворота должны до конца закрываться при помощи возвратных пружин. Если не удалось этого добиться, надо дополнительно подобрать оптимальные параметры противовесов.
Стыки надо обработать цементным раствором. На торцах полотна ворот монтируют накладки из стали, используя саморезы. Они нужны для предотвращения коррозии.
Затем остается только установить замок на гаражных воротах.

Монтаж ворот на видео

Хотите еще раз досконально разобраться во всех тонкостях самостоятельного монтажа ворот подъемных для гаража? Тогда вам стоит посмотреть видео.

Будьте внимательны к деталям, запоминайте все важные советы, алгоритм действий. Изучите более подробно схемы.

схема ворот

garazhov.ru

подъемно-поворотные складные или распашные. Инструкция по изготовлению

Оцинкованные гаражные ворота Без чего никак нельзя представить себе гараж, так это его ворота. В статье вы найдете полезную информацию о том, как сделать ворота на гараж (подъемно поворотные и распашные, а также какие виды существуют, их достоинства и недостатки.

Гараж в наше время не признак роскоши, а необходимость. Личный автомобиль гораздо лучше держать в закрытом помещении, а не на открытом воздухе. Так и надежнее для вас, и для вашего «железного коня».

А еще в нем можно держать огромное количество нужных и ненужных вещей. Жители загорода имеют возможность обустраивать гараж на своем земельном участке, строя дом вместе с ним или отдельно, кому как удобно.

Что надо знать перед проектированием ворот

Виды ворот для гаража

Большинство типов гаражных ворот появились у нас сравнительно недавно, под влиянием технологий используемых в странах Запада. Чего только стоит внешний вид подъемных ворот, которые мы привыкли видеть в американских фильмах. Теперь здесь таким никого не удивишь.

Распашные

Окрашенные гаражные ворота Такие ворота для гаража используются с незапамятных времен. Популярность завоевали благодаря надежности и легкости в эксплуатации. Их конструкция очень простая – две створки на петлях и металлический каркас.

Закрываться должны плотно, не оставляя щелей. Такие ворота легко сделает даже новичок. Часто в одной створке вырезают калитку в воротах гаража. Это удобно, когда нужно просто зайти в помещение не открывая ворота полностью.

Плюс распашных ворот в том, что они не требуют больших финансовых затрат. Имеют небольшой недостаток – нуждаются в свободном месте перед гаражом, которое позволит распахнуть их широко. В зимнее время придется поработать лопатой.

Откатные

Такие ворота для гаража появились примерно I половине 20 столетия. Представляют собой створку, которая уезжает к боковой стене. Бывают гаражи и с двухстворчатыми откатными воротами, тогда они разъезжаются в разные стороны или одной многосекционной складывающейся створкой.

Свободный ход откатных ворот обеспечивается наличием достаточного места на основной стене гаража.

Чаще всего такие ворота применяют в ангарах и индустриальных предприятиях. В приватной постройке откатные ворота ставят не в самих помещениях гаража, а для въезда на территорию.

Подъемно-поворотные

Ворота для гаража возникли сравнительно недавно. Это одна створка, которая поднимается к потолку во время открытия ворот и останавливается параллельно полу.

Такой ход ворот осуществляется при помощи шарнирно-рычажного механизма и направляющих. Достоинство таких ворот в том, что они не нуждаются в большом пространстве ни самом гараже, ни перед ним.

Такие ворота на гараж чаще всего устанавливают в теплых регионах либо в гаражах с отоплением. Да и снег, с любом случае, придется чистить, как и пред гаражом с распашными воротами, иначе вы в него не заедете.

Подъемно-секционные

Ворота для гаража появились на рынке нашей страны недавно.

Алые гаражные ворота Это многосекционное полотно, которое складывается, и заезжают по наводящим под потолок.

Для запуска ворот в работу используется механизм на пружине и направляющие с цепной передачей. Ворота хороши тем, что экономят много места.

Лучше всего подходят для территорий с теплым и мягким климатом. Либо помещение должно отапливаться. Причина кроется в том, что рычажные механизмы при низких температурах может заклинить, и открыть или закрыть ворота не представиться возможным.

Роллетные

Ворота для гаража устанавливают не часто. Недостаток ролетного вида ворот на гараж в ненадежности конструкции. Это пластины из алюминия складывающиеся в особый короб под потолком. Лучше всего применять роллетные ворота на охраняемых и отапливаемых помещениях.

Советы

Ворота всех типов можно сделать самодействующими, отрывающимися при помощи брелока.

Пред тем как выбрать ворота для гаража, изучите плюсы и минусы разных видов ворот, почитайте отзывы на форумах, спросите мнение друзей, родственников.

Определитесь, какие гаражные ворота вам нужны, красивые или удобные в эксплуатации. Для тех, кто хочет сделать ворота на гараж своими руками больше всего подойдут распашные. Это самый надежный вид ворот с простой конструкцией.

Инструкция по изготовлению распашных ворот на гараж

Распашные ворота — самый простой вид конструкции.

Для их изготовления вам понадобятся следующий набор.

Материалы

Чертеж ворот.
Труба из профиля подходящая по размеру для рамы.
Труба из профиля для каркаса, ребер и створ ворот.
Угольник из металла.
Гаражные петли по три на отдельно взятую створку.
Листовой металл 2-3 мм толщины.
Прут металлический.
Профиль металлический.
Утеплитель.
Фанера.
Грунтовка и краска для окрашивания ворот.
Валики и кисти для краски.
Монтажная пена.

Инструмент

Аппарат для сварки и электроды.
Генератор электричества, мощности которого хватит для работы инструмента (при отсутствии электричества).
Болгарка.
Рулетка.
Шлифовальная машина.
Угольники большие слесарные из металла.
Дрель и сверлильный станок. Сверла.
Шуруповерт и набор саморезов.
Уровень.

Ход работ

Перед началом работы необходимо составить чертеж гаражных ворот. Для этого нужно сделать эскиз с указанием замеров и материалов. Минимальная ширина ворот для гаража должна формироваться с учетом расстояния от авто обоих сторон до рамы составляло не меньше 30 см и достигать 2,5 – 3х метров. Чем шире ворота, тем легче заезжать внутрь.

Важно!

Дистанция от рамы до параллельной стены должна составлять не меньше 80 см. Высота ворот для гаража формируется с учетом габаритов авто. Зачастую варьируется в пределах 2 – 2,5 м.

Конструкция распашных ворот – это рама на петлях с двух сторон , каркас и сами ворота. Раму изготавливают из уголка стального 65 мм. Для каркаса створок берут уголоки из стали 50 мм или прямоугольный профиль из стали, который обшивают железным листом толщиной 2 – 3 мм. Петли необходимы усиленные наружные.

Рама гаражных ворот

Работа по установке гаражных ворот начинает с рамы, которую делают совместно с постройкой основной стены.

Металлический каркас для гаражных ворот На этапе готовности кладки выстой 50 см, нужно заняться установкой ворот, а затем вернуться к укладке стены.

Для рамы необходимо взять уголки из стали 65 мм, металлические полосы 20 – 30 мм шириной и 3 – 4 мм толщиной, арматурный прут. Сама рама складывается из 2 частей: внутренней и наружной.

Болгаркой разрезаем уголок на 4 части. Длина должна отвечать высоте проема ворот. Отрезки укладываем на пол, проверяем уровнем. Измеряем углы, все должны быть по 90 º и крепим при помощи сварки – получаем каркас.

Важно! Если при сварке уголок повело, это можно выправить с помощью прикрепленного к ней рычага из остатков уголка. Это поможет выправить геометрию рамы. Держите его в правильном положении и варим к нему уголки.

Каркас для створок

Каркас для створок изготавливают меньшим, чем рама ворот, для легкости входа в проем, а сами створки должны плотно примыкать к внешней стороне рамы. В работе по изготовлению каркаса используют прямоугольный профиль или уголки из стали.

Материал делим на 4 отрезка, длина меньше чем высота рамы на 10 – 15 мм. Это нужно для того, чтобы створки свободно входили в проем. Для изготовления двух створок берем 4 горизонтальных отрезка, равные ширине рамы ворот, деленной пополам, и минус 30 – 35 мм.

Отрезки располагаем на полу, измеряем углы. Размещаем их внутри уже готовой рамы. Так легче увидеть недостатки и устранить их.

Створки ворот

Для изготовления створок берут листы стали, толщиной 2 мм. Из материала вырезают 2 полотна с размерами: высота на 3- 4 см больше чем высота проема гаража.

Ширина разная: одно на 1 -2 см шире, чем каркас, второе на 2 см больше. Полотно крепится к каркасу при помощи сварки. Вверху и внизу полотна выходят за каркас на 1 – 2 см.

Ширина полотна одной из створок не доходит до края каркаса, должен быть 1 см запаса. Вторая створка устанавливается таким образом, чтобы выходить за каркас на 2 – 4 см.

Важно! Листовой материал поддается деформации во время сварки, в связи с этим перед началом работ нужно схватить сваркой углы и центр полотна, далее точечно на расстоянии 10 – 15 см прикрепить весь лист.

Далее необходимо приварить усиленные петли. Нижняя половина крепится к раме ворот, а верх – к створке, которая будет открываться. На завершающем этапе установки ворот на гараж закрепляем замки. Популярным типом запору считает такой, при котором одна из створок запирается на запоры внутри гаража.

В раме делают отверстия на глубине до 5 см. Вторая створка запирается на замок, язычок которого цепляется за закреплённую створку или влезает в намеренно сделанное отверстие в каркасе створки.

Внешне конструкция укрепляется навесным замком, который пропускаться в ушки, прикрепленные к створкам, и объединяет между собой створки. Для утепления гаражных ворот берут пенопласт или любые другие современные материалы.

9 лучших строительных и мебельных магазинов!

Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Подъемно поворотные ворота для гаража

Логично сразу привести схему и объяснить или напомнить, как открывается эта конструкция. Полотно движется вверх и постепенно поворачивается вокруг своей горизонтальной оси так, что при полном подъеме оно становится параллельным потолку (это видно на фото вверху). Движение осуществляется с помощью специальных рычагов, которые приводятся в действие с помощью пружин и противовесов. При открытии пружины натянуты Открывание может происходить как вручную, так и с использованием электрического привода. Второй вариант как раз и представлен на схеме внизу. В любом случае, система комплектуется двумя компенсаторами веса полотна, которые располагают по обе стороны въезда:

С помощью пружин самый популярный метод, при необходимости можно регулировать натяжение пружины. Недостаток — ограниченная масса, которую могут поднять пружины.подъемно-поворотные ворота с пружинами С использованием противовесов. Этот метод более громоздкий, его сложней регулировать и для его обустройства потребуются дополнительные ролики, по которым будет скользить трос. Пользователи отмечают некоторые проблемы с тросами, их креплением и тд. Но более важная классификация еще впереди. Мы разобрали, какие бывают компенсаторы веса. Теперь определимся с основными конструкциями.

Чертежи для изготовления подъемно поворотных гаражных ворот Можно выделить две системы:

Первая – классическая с использованием направляющих горизонтальных рельс. Полотно втягивается в гараж и скользит по этим элементам. Недостаток такой системы – шум от скольжения, шум от роликов. Кроме того, направляющие могут мешать вам работать в закрытом гараже, но таких моментов не много.чертеж подъемно-поворотных ворот Без направляющих рельс, — на четырех рычагах, еще называют z-системой. Преимущество в легкости устройства и бесшумной работе. Недостатком может стать сложность в том, чтобы задать кривую, по которой будет двигаться подъемно-поворотные ворота на четырех рычагах фотоконструкция – если это вообще нужно. Дальше обсудим, как провести работы своими руками, но сначала ознакомимся с возможностью их установки в вашем гараже:

Первое, на что нужно обратить внимание – проем должен быть прямоугольной формы. Если у вас железный гараж, обратите внимание, на то, чтобы стойки проемы были строго вертикальными. Если они будут сужаться к верху, то полотно не сможет заехать. Другой важный момент – высота вашего проема. В открытом положении конструкция уменьшит его еще на 20 см. Если высота потолка позволяет, следует при необходимости поднять перемычку на достаточную высоту. Учитывайте, что может потребоваться въезжать в гараж на разных машинах, кроме того, большой проем будет плюсом при продаже. параметры проема Если вы планируете использовать готовые створки в качестве полотна, учитывайте, что может получится так, что пружины не смогут их поднять и нужно проектировать систему с противовесами. Помните о том, что теплоизоляция тоже имеет вес, который нужно будет учесть при расчетах. Подготовка к работе Сейчас мы перечислим материалы и инструменты, которые точно будут нужны вам для работы. Мелочи пропустим и укажем основные элементы. Для сборки каркаса и направляющих вам потребуются: Уголки или профили – для сборки каркаса рамы и направляющих. В принципе, все можно собрать из профилей, они и выглядеть будут аккуратней. Не знаем, зачем в аналогичных статьях рекомендуют готовить бруски, они вам ни к чему, все будем делать из металла. Профили должны быть различных сечений. Ширина полотна определяет ширину профиля. Готовим ролики и подшипники, пружины (по внутреннему диаметру o30 мм) либо элементы противовесов. Утеплитель – подойдет пенопласт. Обшивку – листовой металл, либо профнастил.

Из материалов вам потребуется: “Болгарка” с отрезными кругами; Сварочный инвертер; Шуроповерт; Рулетка, маркеры.

Порядок изготовления

Первое, с чего нужно начать – составить чертеж ворот. Не пугайтесь, это не сложно и на чертеж должен быть таким, чтобы вы его понимали. Вначале замерьте проем и нанесите его на лист. Продумайте, как будет двигаться полотно, сколько место ему нужно будет, насколько будет выходить за пределы гаража его козырек.механизм открывания Далее определитесь с типом конструкции – будут ли они иметь направляющие рельсы или нет. Подумайте о том, какие материалы у вас есть, сколько они будут занимать места. Вообще, вся работа займет у вас два полных дня, поэтому подготовьтесь. Основные шаги в установке: Установка и сваривание элементов рамы, ее обычно располагают внутри гаража; Установка рельс; Сваривание полотна ворот. Крепление рычагов и пружины, либо системы с противовесом.

myremdom.ru

Как устроены подъемно-поворотные ворота (20 фото)

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в дизайне интерьеров.Обращаться на почту [email protected].

08.10.2017

Прямоугольный металлический лист, подобранный по размеру гаражных ворот, может перемещаться по направляющим и открывать (горизонтальное положение) или закрывать (вертикальное) вход в гараж. Основные элементы конструкции поворотных ворот: сама створка ворот и рама, изготавливаемая из профильных труб, бруса и пр. Вспомогательные элементы: ролики, рычаги, рельсы, компенсирующие пружины. В закрытом положении они растянуты, в открытом — ослаблены.

Поворотные ворота своими руками сделать можно. Рассчитайте правильно количество необходимых для этого материалов. Калькулятор стоимости учитывает два основных параметра: высоту проема и его ширину.

Виды ворот

Различают несколько видов конструкций ворот, которые могут устанавливаться в гараже:

секционные ворота;
подъемно-поворотные ворота;
распашные ворота;
откатные ворота.

Гаражные ворота можно сделать своими руками. При наличии материала, инструмента и умения делать расчет узлов конструкции это вполне доступно.

Секционные вертикальные ворота изготавливают из металла, дерева или пластика. Это популярный тип ворот из секций, он несложен для изготовления. Секции ворот убираются при открытии в специальный отсек над входом.

Ворота подъемные. Их открытие сопровождается подъемом с помощью специального рычажного механизма. Все дверное полотно поднимается вверх. Для маленького гаража эта конструкция не подойдет: не хватит места, куда поднимать само тело створки.

Раздвижные или откатные ворота, такие ворота сделать легко, они не занимают много места, открывать можно руками или с помощью автоматического привода.

Распашные ворота – это классический вариант ворот. Навешиваются на петли, как обычные двери. Как правило, такие ворота открываются наружу, место внутри гаража не занимается.

Подъемно-поворотные ворота имеют свойства подъемных и поворотных моделей. Такие ворота прочны и надежны, проникнуть в гараж непрошеным гостям будет сложно.

Различают два вида конструкции подъемно-поворотных ворот:

На шарнирах. Створка ворот перемещается по рельсам, возврат в положение открытия производится пружинами, которые должны быть хорошо отрегулированы.
На противовесах. К створке крепится трос. С другой стороны троса — подъемный механизм. Такая конструкция применяется чаще всего для тяжелых ворот.

Ворота можно открывать вручную или автоматически, а также дистанционно, с помощью пульта. Утеплить ворота можно обычным пенопластом.

Достоинства конструкции

Подъемно-поворотная конструкция имеет несколько значимых преимуществ по сравнению с традиционными гаражными воротами:

Основную часть ворот (створку) можно сделать из цельного металлического листа и облицевать любым подходящим материалом. Дополнительной защитой от проникновения послужит целостность, бесшовность металла.
Выполнив в точности инструкцию по монтажу, вы получите надежную конструкцию, которая не боится коррозии, долговечна, компактна, удобна в эксплуатации, не требует дополнительного ухода.
Поднятие ворот можно делать вручную или автоматически.
Безопасность. Конструкция ворот надежно фиксирует полотно створки и предохраняет его от падения.

Есть у подъемно-поворотных ворот и недостатки:

Форма проема. Она должна быть прямоугольной. Иначе сделать качественный монтаж не получится.
Между рамой и щитом могут оставаться зазоры. Если гараж отапливаемый, вы будете отапливать воздух.
Цельное полотно створки ворот не только достоинство, но и неудобство. Ремонтировать придется все полотно, в случае необходимости, а не отдельные участки.

При открытых воротах они незначительно уменьшают высоту проема.

Установка ворот на шарнирах

Поворотно-откидные ворота — это створка, которая поднимается вверх с помощью специального роликового механизма и располагается сверху параллельно полу. Обычно такие ворота приобретают готовыми, установку их можно сделать самостоятельно.

Подъемно-поворотные ворота можно установить своими руками. Для этого потребуются:

дверное полотно;
уголок 40х40 и 35х35 толщиной 4 мм;
стальные штыри;
электропривод;
швеллер и стальной прут;
пружина диаметром 30 мм;
деревянные бруски или профильную трубу для коробки и для потолка.

Створку можно изготовить из досок, обитых жестью. Утеплить пенопластом, лицо ворот отделывается пластиковыми или деревянными панелями. Перед тем как сделать декор оцените условия. Если гараж находится на удаленной, неохраняемой территории, покрытие лучше сделать антивандальным.

Для устройства ворот потребуются:

сварочный аппарат;
электродрель и болгарка;
набор сверл, молоток;
гаечные ключи, отвертка, строительный уровень.

Перед тем как приступать к работе, определитесь детально с конструкцией ворот, а также сделайте замеры необходимых размеров и нанесите их на чертеж.

На чертеже укажите размеры: высоту и ширину, места расположения всех необходимых элементов и деталей.

После предварительного этапа можно приступать непосредственно к изготовлению ворот.

Из подготовленных брусков или профильной трубы смонтируйте коробку. Для ее крепления используются железные пластины или угольники. Установите коробку в проем и зафиксируйте, например, с помощью штырей.

Соберите створку. Сначала делается каркас. Если он из металла, понадобится сварка. Если за основной материал взят профнастил, он крепится на каркас с помощью саморезов.

Если створка из дерева, обшейте ее выбранным материалом, затем придайте лицевой части нужный декор с помощью пластиковых панелей и пр.

Соберите поворотный механизм. В нем кронштейн станет опорой для пружины. Соединить пружину и кронштейн можно при помощи регулировочной пружины.

Шарнирный узел делают из уголка с отверстием диаметром 9 мм. Уголок крепится с помощью сварки.

Чтобы изготовить направляющие-рельсы берутся два уголка. Полки их свариваются так, чтобы расстояние между верхними частями составляло 50 мм.

Проводится монтаж направляющих профилей. Полотно ворот вставляют в направляющие профили. Соединяют с рычагами и пружинами, которые приводят в движение полотно. При монтаже обратите внимание на строгую параллельность направляющих. Перекос не позволит створке нормально подняться, она будет заедать. Фиксация створки в определенном положении делается специальной пружиной. Ее натяжение регулируется гайкой.

Установка ворот на противовесах

В подъемных воротах верхняя створка уходит вверх и занимает горизонтальное положение. Механизм, приводящий в действие ворота, состоит из шарниров и рычагов.

Открываются поворотные гаражные ворота с помощью бесшумной системы рычагов. Никаких роликов или направляющих для их открытия не требуется. Такого типа ворота легко изготовить своими руками. Конструкция включает три основных элемента: коробку, поднимающуюся створку и приводящий ее в движение механизм.

Крепится вся система на коробке, устанавливаемой в дверной проем. За перемещение ворот отвечают направляющие и пружины (они выполняют роль противовеса).

Для обшивки ворот лучше брать оцинкованную сталь. Срок ее службы в несколько раз больше, чем непокрытой стали.

Подготовительные работы в проеме начинаются с установки каркаса в проем. Он может быть сделан из брусков или профильной трубы. Убедившись в правильности расположения всех четырех частей каркаса, без перекоса, прикрепляют его анкерами к стенам. Все щели между рамой и стенами нужно запенить.

Можно оборудовать систему подъема ворот электроприводом с пультом дистанционного управления. Автоматические ворота будут стоить дороже.

Что нужно учесть при установке ворот своими руками

При установке своими руками откидных ворот учтите некоторые важные детали.

Направляющие, устанавливаемые на потолке, должны быть строго горизонтальны. Тогда створка ворот будет открываться без застреваний.
Компенсационные пружины могут быть натянуты с разной силой. Для этого применяется специальное регулировочное устройство.
На раму нужно ставить страховочные ограничители. В случае непредвиденной поломки створка не упадет внезапно на автомобиль.
Дополнительную прочность раме придаст ее заглубление в бетонную стяжку на 2-3 см. Общий вес створки не должен быть больше 100 кг. Это оптимальный вес, обеспечивающий долгую и надежную работу ворот.

Цена подъемно-поворотных ворот

Цена конструкции зависит от материала, из которого сделана створка ворот, размера, от вида подъемного механизма, а также от вида автоматики, если она применяется для открывания ворот.

Не гонитесь за дешевизной. Скупой платит дважды, эта поговорка здесь как раз будет кстати. Недорогой механизм может оказаться недолговечным и быстро выйдет из строя.

Подъемно поворотные ворота со стеклом

Рассчитывая размеры ворот самостоятельно, берите их ширину с запасом, по 0,5 м с каждой стороны. При ширине автомобиля два метра ширина ворот должна быть не менее трех. С запасом рассчитывается и высота ворот. Средний показатель этого параметра – 2-2,5 метра.

Подойдите внимательно к вопросу установки подъемных гаражных ворот своими руками, чтобы они работали долго и надежно, не уступая по своим функциональным характеристикам конструкциям заводского изготовления.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

roomplan.ru
