Лайфхак: как настроить задний переключатель скоростей на велосипеде с системой Шимано?

Механизм селектора передач маунтинбайка только на первый взгляд кажется сложным, на самом деле его наладка выполнима даже без помощи специалиста. Оборудование среднего уровня Alivio имеет оптимальное соотношение качества и цены, поэтому меньше подвержено износу, что облегчает юстировку его узлов. Сломать агрегат переключения в процессе работы у вас вряд ли получится – конструкция системы проста и надежна, а вот моральное удовольствие от самостоятельно проделанной операции гарантировано.

Устройство перебрасывателя и причины его функциональных сбоев


Перед тем, как настроить задний переключатель скоростей на велосипеде, нелишним будет узнать причины сбоев в работе механизма. Суть неполадок заключается в следующих пунктах:

  • Повреждения троса или отсутствие на нем смазывающего вещества.
  • Нарушение целостности рубашки троса.
  • Изогнутый петух – крепление механизма к раме веломашины.
  • Износ цепи или кассеты со звездочками.
  • Заклинивание роликов цепного натяжителя.
  • Неполадки манетки смены передач на руле.

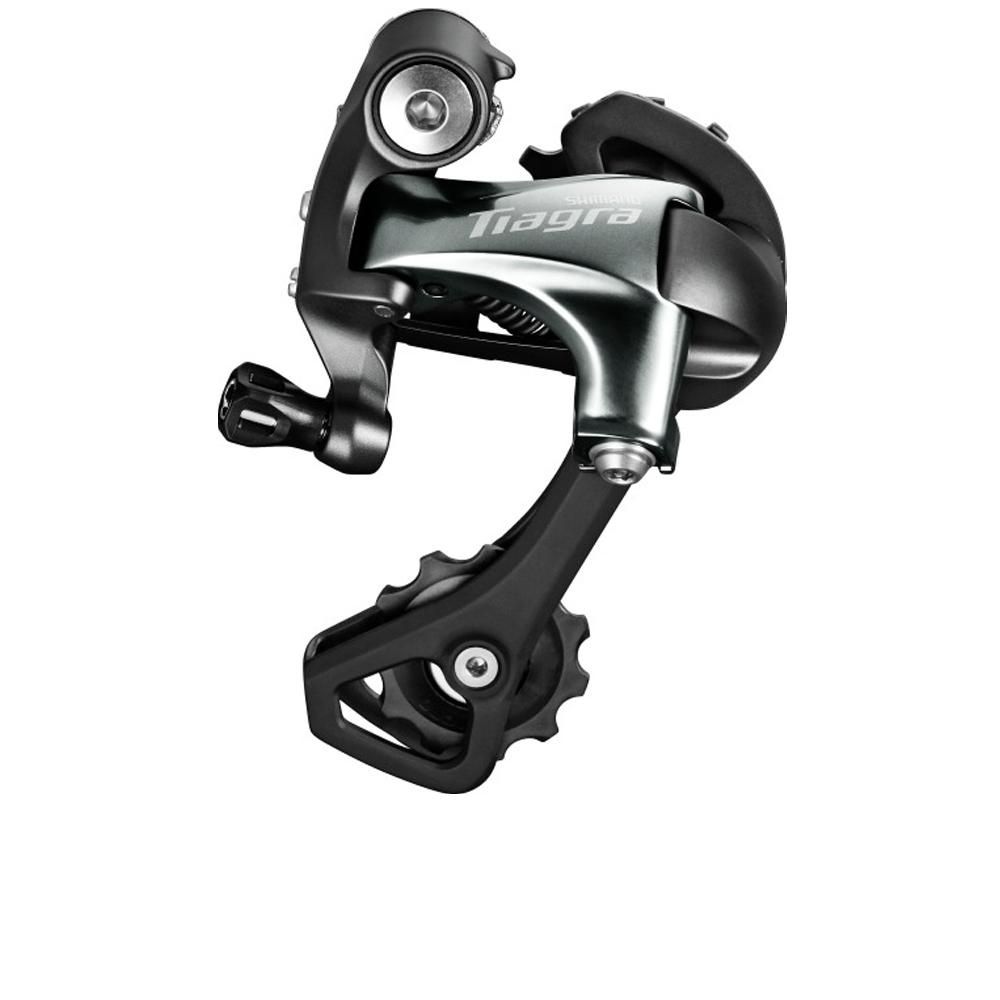

Винты для регулировки заднего переключателя скоростей Shimano на горном велосипеде: технический минимум

Несмотря на многообразие перебрасывателей параллелограммного типа от японского производителя, их конструкция и принцип работы похожи. В процессе юстировки устройства принимают участие пять элементов:

  • 1 – крепление троса в виде закладного болта с гайкой.
  • 2 – винт для натяжения троса с барабаном.
  • 3 – винт для корректировки натяжения цепи.
  • L – ограничительный винт для юстировки низких передач.
  • H – ограничительный винт для корректировки высоких передач.

Специальные винты L и H, с помощью которых выполняется регулировка заднего переключателя скоростей велосипеда с Shimano Alivio, физически ограничивают перемещение механизма, чем предотвращают соскакивание цепи. На практике ими пользуются в основном только при отладке нового перебрасывателя, впоследствии процедура не нужна.

В случае, когда погнут петух или сам механизм, то корректировка ограничительными винтами может на короткое время решить проблему. Их чувствительность не очень высока, поэтому 1-2 оборота за один раз вполне оправданны.

Методика: как правильно настроить на велосипеде задний переключатель скоростей Шимано?

Процедура ремонта и отладки узлов цепной передачи должна проводиться на чистой веломашине. Обязательно следует поднять заднее колесо, для чего подвешивают раму на крючке или же готовят специальную подставку.

Подготовительный процесс

Как сказано выше, грамотную настройку предваряет тщательная очистка. Иногда даже такая процедура способна благотворно повлиять на работоспособность механизмов. Технологические моменты подготовительных работ заключаются в следующем:

  1. Почистить переключатель и кассету звездочек.
  2. Очистить от старой смазки ролики натяжителя.
  3. Вымыть и смазать цепь.

Далее нужно освободить торос, для чего винты натяжения у манетки и на заднем перебрасывателе вкручивают до упора. Тросик из зажимного винта следует вытянуть, но снимать его вовсе не обязательно. Не помешает осмотреть его с целью обнаружения повреждений и при необходимости обработать смазкой.

Как наладить ограничитель высоких передач?

Для юстировки цепь устанавливают в положение высокой передачи, когда задействованы самая малая звезда сзади и большая спереди. Для тех, кто интересуется, как на горном велосипеде настроить задний переключатель скоростей, важно запомнить – суть юстировки заключается в установке задней маленькой звезды в одну линию с роликами натяжителя. Реализация этой задачи осуществляется за счет вращения регулировочного винта H:

  • по часовой стрелке – рамка отклоняется в сторону большой звездочки;
  • против часовой стрелки – рамка смещается к внешней стороне.

Как отрегулировать ограничитель низких передач?

Функционал ограничительного винта L состоит в предотвращении переброса цепи за пределы большой звезды. Неправильная наладка может привести к заклиниванию цепи в промежутке между звездой и спицами или невозможности включения низкой передачи.

Перед процедурой наладки нужно установить цепь так, чтобы она находилась сзади на большой звездочке, а спереди – на маленькой. Винт L максимально выкручивается, чтобы переключатель двигался без ограничений. Цель настройки – выставить ролики натяжителя и большую заднюю звезду в одну плоскость. Задача выполняется при помощи вращения винта L:

  • по часовой стрелке – узел перебрасывателя смещается в сторону малой звездочки;
  • против часовой стрелки – узел перемещается в сторону колеса.

Как отладить натяжение троса?

Технологический процесс прост – достаточно отладить переход между двумя соседними звездами, индексная система смены передач устроена так, что переключение будет отрегулировано на всех звездах кассеты:

  • натянуть трос рукой и зафиксировать его крепежным болтом;
  • окончательная наладка осуществляется вращением пустотелого винта с барабаном (позиция 2 на рисунке), цепь должна легко переходить с одной звезды на другую и обратно при одном нажатии на манетку.

По завершении

регулировки заднего переключателя скоростей Shimano на горном велосипеде следует надежно натянуть и закрепить тросик. Важно, чтобы он лег в направляющую канавку. Если работы выполнены правильно, то при вращении педалей цепь работает бесшумно и не соскакивает в сторону.

Настройка натяжителя цепи

Натяжитель представляет собой узел перебрасывателя, который обеспечивает оптимальную жесткость цепной передачи. Чрезмерное натяжение не только затрудняет передвижение цепи, но и изнашивает систему переключения передач. Ослабленное же состояние препятствует четкому переходу.

Отладка узла натяжителя выполняется по схеме:

  • Установить цепь сзади на самую большую звездочку, а спереди – на самую малую.
  • Если при передвижении цепи ролик натяжителя задевает кассету, то нужно закрутить винт натяжения (позиция 3 на рисунке) так, чтобы зазор между ними составлял около 5 мм.
  • Установить цепь сзади на самую маленькую звездочку, а спереди – на самую большую, и повторить операцию, описанную в пункте 2.

Возможные нюансы

Иногда поразительные результаты дает обычная промывка и смазка тросов и их рубашек. Практика показывает, что после этой операции делать переходы становится значительно легче. При обнаружении порванного тросика с частью расплетенных проволочек его следует немедленно заменить. Такая же ситуация с рубашкой, у которой наблюдаются повреждения.

Причиной неожиданных сбоев при перебросе передач могут быть две причины:

  • Вырвало трос из фиксирующего болта механизма.
  • На одном из концов рубашки продавилась заглушка.

Перед тем, как настроить на горном велосипеде задний переключатель скоростей, нужно проверить состояние петуха. Он может погнуться в результате падения или при езде по неровной поверхности. Выпрямлять деталь непосредственно на веломашине категорически нельзя, потому что рамка узла хрупкая, лучше демонтировать погнутый петух и выровнять его на металлической плите.

Также следует обратить внимание на степень изношенности цепной передачи, которая возникает по причине долгой езды на нестандартных комбинациях передач.

Ролики натяжителя цепи нуждаются в периодическом обслуживании – их необходимо минимум раз в год очищать и смазывать.

Тонкая настройка заднего переключателя скоростей велосипеда

Владельцы скоростных великов сталкиваются с такими проблемами, как нечеткое переключение передач, спадание цепи со звезд, и невозможность выставить задний переключатель. Во время велопрогулок возникновение таких ситуаций приносит множество неудобств, поэтому следует как можно скорее исправить проблему. Настроить задний переключатель скоростей можно самостоятельно.

Блок: 1/8 | Кол-во символов: 367
Источник: https://pro100vel.ru/obsluzhivanie-i-remont/regulirovka-zadnego-pereklyuchatelya-na-velosipede

В каких случаях необходима регулировка заднего переключателя скоростей

Рассматриваемый процесс не стоит проводить постоянно, при систематическом обслуживании двухколесного транспортного средства – как говорят опытные механики, «не мешай велосипеду ездить».

Поэтому нужно четко понимать, что может послужить поводом для регулировки заднего переключателя скоростей:

  1. Тросик и его рубашка либо неисправны, либо требуют смазки.
  2. Крепление к раме заднего перебрасывателя (его называют «петух») изогнуто.
  3. Кассеты и/или цепи звездочки на заднем колесе изношены.
  4. На заднем перебрасывателе явно заклинены ролики натяжителя.
  5. Манетка смены скоростей на руле пришла в негодность.

Блок: 2/10 | Кол-во символов: 667
Источник: https://sportzoom.ru/regulirovka-zadnego-pereklyuchatelya-skorostej-na-velosipede/

Полезные советы, которые помогут Вам отрегулировать задний переключатель скоростей байка

Подготовительный этап, который предшествует работам по настройке заднего переключателя скоростных режимов велосипеда, заключается в выявлении его неисправности. Посмотрите – не погнулся ли он в процессе езды. Так как ему приходится занимать крайне невыгодное с точки зрения защищенности выпирающее расположение.

По этой причине велосипедисты называют его наиболее уязвимой частью байка. Испытав удар, он прогибается к спицам. Но, если его установка была осуществлена на так называемый петух, то ему ничего не грозит. В данном случае деформируется сам петух. Когда же таковая деталь отсутствует, даже не самый сильный удар повредит раму. Старайтесь пользоваться байком крайне осторожно. Оградите задний переключатель от возможных столкновений с чем бы то ни было.

Чтобы поверить петух либо задний переключатель скоростного режима на деформацию, необходимо скрупулезно осмотреть заднюю часть рамки последнего. Его направляющие ролики (их всего 2) должны располагаться на одинаковом уровне, друг напротив друга. Вместе с тем, не упускайте из виду цепь, которая протянута между ними. Она не должна иметь перекосов. Ее оптимальное положение — вертикальное.

Ни в коем разе не стремитесь придать искореженному петуху прежний вид посредством сгибания переключателя скоростных режимов в реверсивном направлении.

Иначе Вы деформируете его рамку. Прежде, чем начинать рихтовку кронштейна, демонтируйте его с рамы байка. Впрочем, можно воспользоваться инструментом, который обычно крепят на петух – там, где должен располагаться сам переключатель. Он выполняет функция специального рычага. Причем к нему прикреплен указатель, позволяющий выравнивать петух с точностью до миллиметра.

Учтите, что некоторые переключатели, которые изготовлены компанией «Campagnolo», оснащены наклонной рамкой. То есть, так называемый ролик натяжителя установлен в некотором отдалении от спиц, нежели ролик, задающий направление.

Блок: 2/8 | Кол-во символов: 1994
Источник: https://veloservice.by/articles/%D1%80%D0%B5%D0%B3%D1%83%D0%BB%D0%B8%D1%80%D0%BE%D0%B2%D0%BA%D0%B0-%D0%B7%D0%B0%D0%B4%D0%BD%D0%B5%D0%B3%D0%BE-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D1%8F-%D1%81/

Конструкция и принцип действия задней перекидки

Конструкция заднего переключателя скоростей велосипеда от Shimano, SRAM или других производителей (например, SunRace) не отличается особой сложностью или высокой технологичностью.

Перекидка представляет собой набор следующих узлов:

  1. Крепление переключателя к петуху. Место с отверстием под болтовое соединение. При помощи данного узла переключатель устанавливается на велосипед (прикручивается болтом к петуху).
  2. Упор рубашки троса переключения. В данный упор может вкручиваться регулировка натяжения, которая позволяет подтягивать или ослаблять трос. После упора, трос уходит уже без рубашки на направляющую.
  3. Направляющая троса. Своеобразный рычаг с желобком, по которому проходит тросик до болта-фиксатора. На некоторых моделях переключателей направляющая может отсутствовать, а трос переключения сразу от упора идет на фиксирующий болт.
  4. Болт-фиксатор троса. Необходим, как понятно из названия, для фиксации троса.
  5. Винт регулировки натяжения цепи. Служит для настройки правильного положения направляющего ролика, а именно, расстояния от ролика до самой большой звезды кассеты задних звезд, в крайнем положении.
  6. Параллелограмм. Основная подвижная конструкция переключателя, которая смещаясь, движет лапку с роликами в нужную сторону и производит переключение скоростей.
  7. Винты регулировки крайних положений L и H. Необходимы для того, чтобы не слетала цепь при переключении скоростей с кассеты в крайних положениях перекидки.
  8. Лапка. Каркас, в который устанавливаются ролики, по которым идет цепь.
  9. Направляющий ролик. Верхний ролик переключателя скоростей, по которому проходит цепь на звезды задней кассеты (от ролика натяжителя). Служит, как направляющая для цепи при переключении.
  10. Ролик натяжителя. Нижний ролик перекидки. На него идет цепь от передней звезды. Он под воздействием специальной пружины убирает лишнее провисание цепи.

Принцип действия заднего переключателя скоростей достаточно прост. При изменении скоростного режима на манетке (которая расположена на руле), происходит натяжение или послабление тросика переключения передач. Так как он жестко закреплен фиксирующим болтом к подпружиненному параллелограмму, это вызывает смещение последнего в сторону большей звезды, при натяжении троса (при уменьшении скорости), и на меньшую звезду, при его послаблении (при увеличении скорости). При послаблении тросика, смещение параллелограмма обеспечивает пружина. Изменяя свое положение, он сдвигает в нужную нам сторону лапку с направляющим роликом и роликом натяжителя. Последний, отклоняясь назад под воздействием пружины, убирает провисание цепи, чем улучшает точность переключения. Направляющий ролик смещает цепь к нужной звезде, которая, цепляясь за маленькие выступы на звездочке, перескакивает на нее (это если идет переключение с меньшей звезды на большую, если наоборот, то цепь просто спрыгивает с большей звезды на меньшую).

Хотелось бы заметить, что движение параллелограмма происходит не в одной плоскости, а в нескольких, т.к. ему требуется компенсировать разный диаметр звезд задней системы (для этой же компенсации служит и натяжитель цепи).

Также следует сказать, что так работает большинство задних переключателей скоростей (кроме планетарных) независимо от производителя (Shimano, SRAM) или количества скоростей (6, 7, 8, 9, 10 и т.д. — скоростные системы)

Принцип работы заднего переключателя скоростей вы можете отчетливо пронаблюдать на видео.

Блок: 2/7 | Кол-во символов: 3425
Источник: https://pro-veliki.ru/remont-i-obsluzhivanie/regulirovka-i-nastrojka-zadnego-pereklyuchatelya-skorostej-velosipeda.html

Как установить задний переключатель скоростей

Установка задней перекидки велосипеда не сложная задача и если вы купили ее для замены вашего старого переключателя, то следует выполнить следующие действия:

  • Снять цепь с велосипеда.
  • Откинуть тросик заднего переключателя.
  • Демонтировать старую перекидку, открутив ее от петуха, и установить новый задний переключатель скоростей.
  • Установить цепь, правильно пропустив ее между роликами переключателя.
  • Настроить задний переключатель как описано ниже.

Блок: 3/7 | Кол-во символов: 494
Источник: https://pro-veliki.ru/remont-i-obsluzhivanie/regulirovka-i-nastrojka-zadnego-pereklyuchatelya-skorostej-velosipeda.html

Винты-ограничители заднего переключателя скоростных режимов

Данные элементы предназначены для той цели, чтобы лимитировать траекторию перемещения заднего переключателя. Как правило, винты-ограничители установлены в задней секции основной конструкции переключателя. Они блокируют его перемещения, не позволяя ему продвигаться за пределы периферийных звезд. Благодаря чему цепочка не соскакивает.

Зачастую регулировку крайних уровней переключателя выполняют на только что выпущенном байке и впоследствии производить ее уже не требуется. Однако, если в процессе переключения на периферийные звездочки, цепочка то и дело начинает соскакивать, необходимо отрегулировать винты. Это позволит придать переключателю оптимальное положение. Тем не менее, не стоит забывать, что соскакивание цепи провоцирует, как правило, погнутая рамка или деформированный петух. Следовательно, потребуется их выпрямить, вернув им прежнюю форму. В крайнем случае – заменить. Если этого не сделать, велосипедист может получить серьезную травму.

Винты-ограничители, которыми комплектуются современные переключатели скоростей, маркируются такими английскими буквами, как «H» и «L». Первой обозначаются высокие передачи. Второй – низкие. Примечательно, что старые переключатели не имели маркировки. Зато на них можно было отчетливо рассмотреть, какой именно из установленных винтов плотно прилегает вплотную к самой рамке, а также затрудняет ее перемещение.

Блок: 3/8 | Кол-во символов: 1435
Источник: https://veloservice.by/articles/%D1%80%D0%B5%D0%B3%D1%83%D0%BB%D0%B8%D1%80%D0%BE%D0%B2%D0%BA%D0%B0-%D0%B7%D0%B0%D0%B4%D0%BD%D0%B5%D0%B3%D0%BE-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D1%8F-%D1%81/

Причины ухудшения работы заднего переключателя:

1. Отсутствие обслуживания. Чаще всего переключатель при покупке велосипеда работает четко и без нареканий, но посоле сезона эксплуатации можно заменить ухудшение работы или даже соскакивания цепи с крайних звезд. В 70% случаев помогает настройка заднего переключателя, но иногда и это не помогает, тогда следует заменить тросик и рубашку, так как они забиваются грязью и мешают плавному ходу тросика в рубашке. Обычно ТО велосипеда делают раз в год, в которе включена настройка переключателей.

Иногда для экономии смазывают тросик солидолом или любой другой смазкой и получается на время улучшить работу, но в последствии смазка притягивает к себе пыль и работа снова ухудшается, поэтому придется проделывать такую процедуру чаше чем этого бы вам хотелось.

2. Износ самого переключателя. Все когда-нибудь ломается и переключатель на велосипеде не исключение. Чаше всего изнашиваются оси параллелограмма переключателя из-за чего образуется небольшой люфт, который не дает правильно настроить переключение.

3. Износ звездочек переключателя. Со временем изнашиваются пластиковые звездочки из-за чего цепь уже не держится на них, что приводит к плохой работе переклюка. Также оси звездочек могут изнашиваться и звездочка будет излишне болтаться на оси, что приводит к ухудшению переключения.

4. Кривой петух или сам переключатель. Когда вы падаете или задеваете что-то переключателем, то чаше всего гнется (ломается) петух, так как он сделан специально из более слабого сплава чем сам переключатель (чтобы сохранить целой более дорогую запчасть). Искривление не дает вставать цепи ровно, что сводит старания по настройке перекидки к нулю. Читай как выпрямить петух своими рукам.

5. Проблемы с тросиком. Иногда при установке или при падении тросик может сильно изогнутся, после чего место изгиба будет препятствовать плавному движению тросика в рубашке. В этом случае требуется его замена.

Так же бывает, что тросик разлохмачивается (вот почему следует использовать наконечники тросов) и в последствии одна из стонких нитей начинает отделяться от основного пучка, в итоге препятствует нормальному движению тросика в рубашке. Иногда может порваться одна нить в тросике и тоже не давать нормально работать, тут можно вычленить ее из основного пучка по все длине тросика. Но самым лучшим вариантов будет заменить тросик на новый.

Если тросик был установлен новый, то иногда через некоторое количество километров (около 100 км.) можно заметить ухудшение переключения — это из-за того, что тросик немного растягивается. В этом случае немного нужно будет подтянуть болт натяжения тросика.

Важно! Если хоть одна из 5 проблем у вас присутствует, настроить переключатель идеально будет не возможно!

Блок: 2/5 | Кол-во символов: 2734
Источник: http://VeloBoy.ru/nastroyka-zadnego-pereklyuchatelya-sko/

Возможные нюансы

Иногда поразительные результаты дает обычная промывка и смазка тросов и их рубашек. Практика показывает, что после этой операции делать переходы становится значительно легче. При обнаружении порванного тросика с частью расплетенных проволочек его следует немедленно заменить. Такая же ситуация с рубашкой, у которой наблюдаются повреждения.

Причиной неожиданных сбоев при перебросе передач могут быть две причины:

  • Вырвало трос из фиксирующего болта механизма.
  • На одном из концов рубашки продавилась заглушка.

Перед тем, как настроить на горном велосипеде задний переключатель скоростей, нужно проверить состояние петуха. Он может погнуться в результате падения или при езде по неровной поверхности. Выпрямлять деталь непосредственно на веломашине категорически нельзя, потому что рамка узла хрупкая, лучше демонтировать погнутый петух и выровнять его на металлической плите.

Также следует обратить внимание на степень изношенности цепной передачи, которая возникает по причине долгой езды на нестандартных комбинациях передач. Ролики натяжителя цепи нуждаются в периодическом обслуживании – их необходимо минимум раз в год очищать и смазывать.

Блок: 4/4 | Кол-во символов: 1162
Источник: https://autobann.su/nastroyka-zadnego-perekluchatelya-skorostey.html

Методика: как правильно настроить на велосипеде задний переключатель скоростей Шимано?

Процедура ремонта и отладки узлов цепной передачи должна проводиться на чистой веломашине. Обязательно следует поднять заднее колесо, для чего подвешивают раму на крючке или же готовят специальную подставку.

Подготовительный процесс

Как сказано выше, грамотную настройку предваряет тщательная очистка. Иногда даже такая процедура способна благотворно повлиять на работоспособность механизмов. Технологические моменты подготовительных работ заключаются в следующем:

  1. Почистить переключатель и кассету звездочек.
  2. Очистить от старой смазки ролики натяжителя.
  3. Вымыть и смазать цепь.

Далее нужно освободить торос, для чего винты натяжения у манетки и на заднем перебрасывателе вкручивают до упора. Тросик из зажимного винта следует вытянуть, но снимать его вовсе не обязательно. Не помешает осмотреть его с целью обнаружения повреждений и при необходимости обработать смазкой.

Как наладить ограничитель высоких передач?

Для юстировки цепь устанавливают в положение высокой передачи, когда задействованы самая малая звезда сзади и большая спереди. Для тех, кто интересуется, как на горном велосипеде настроить задний переключатель скоростей, важно запомнить – суть юстировки заключается в установке задней маленькой звезды в одну линию с роликами натяжителя. Реализация этой задачи осуществляется за счет вращения регулировочного винта H:

  • по часовой стрелке – рамка отклоняется в сторону большой звездочки;
  • против часовой стрелки – рамка смещается к внешней стороне.

Как отрегулировать ограничитель низких передач?

Функционал ограничительного винта L состоит в предотвращении переброса цепи за пределы большой звезды. Неправильная наладка может привести к заклиниванию цепи в промежутке между звездой и спицами или невозможности включения низкой передачи.

Перед процедурой наладки нужно установить цепь так, чтобы она находилась сзади на большой звездочке, а спереди – на маленькой. Винт L максимально выкручивается, чтобы переключатель двигался без ограничений. Цель настройки – выставить ролики натяжителя и большую заднюю звезду в одну плоскость. Задача выполняется при помощи вращения винта L:

  • по часовой стрелке – узел перебрасывателя смещается в сторону малой звездочки;
  • против часовой стрелки – узел перемещается в сторону колеса.

Как отладить натяжение троса?

Технологический процесс прост – достаточно отладить переход между двумя соседними звездами, индексная система смены передач устроена так, что переключение будет отрегулировано на всех звездах кассеты:

  • натянуть трос рукой и зафиксировать его крепежным болтом;
  • окончательная наладка осуществляется вращением пустотелого винта с барабаном (позиция 2 на рисунке), цепь должна легко переходить с одной звезды на другую и обратно при одном нажатии на манетку.

По завершении регулировки заднего переключателя скоростей Shimano на горном велосипеде следует надежно натянуть и закрепить тросик. Важно, чтобы он лег в направляющую канавку. Если работы выполнены правильно, то при вращении педалей цепь работает бесшумно и не соскакивает в сторону.

Настройка натяжителя цепи

Натяжитель представляет собой узел перебрасывателя, который обеспечивает оптимальную жесткость цепной передачи. Чрезмерное натяжение не только затрудняет передвижение цепи, но и изнашивает систему переключения передач. Ослабленное же состояние препятствует четкому переходу.

Отладка узла натяжителя выполняется по схеме:

  • Установить цепь сзади на самую большую звездочку, а спереди – на самую малую.
  • Если при передвижении цепи ролик натяжителя задевает кассету, то нужно закрутить винт натяжения (позиция 3 на рисунке) так, чтобы зазор между ними составлял около 5 мм.
  • Установить цепь сзади на самую маленькую звездочку, а спереди – на самую большую, и повторить операцию, описанную в пункте 2.

Блок: 3/4 | Кол-во символов: 3810
Источник: https://autobann.su/nastroyka-zadnego-perekluchatelya-skorostey.html

Видео по настройке заднего переключателя:

Поделитесь своим опытом настройки переключателей в комментариях.

(Visited 18 418 times, 1 visits today)

Блок: 5/5 | Кол-во символов: 146
Источник: http://VeloBoy.ru/nastroyka-zadnego-pereklyuchatelya-sko/

Тросики и их рубашки

Как бы это ни звучало странно, но чаще всего регулировка заднего переключателя скоростей заключается в очистке и последующей смазке тросиков и их рубашек. Эти детали велосипеда могут быть высокого качества, либо качеством похуже – и те, и другие будут работать достаточно долгое время, если владелец велосипеда хотя бы 1 раз в месяц будет их очищать от грязи и смазывать жидким маслом.

Обратите внимание: если в ходе очередного обслуживания обнаружился порванный тросик или поврежденный кожух (его рубашка), то они подлежат полной замене на новые детали.

Блок: 5/10 | Кол-во символов: 577
Источник: https://sportzoom.ru/regulirovka-zadnego-pereklyuchatelya-skorostej-na-velosipede/

«Петух» заднего переключателя

Эта часть механизма отличается хрупкостью – «петух» достаточно легко повредить даже при  прыжках через бордюры или во время езды по плохим дорогам с большим количеством камней. Если задний переключатель стал плохо работать, то в первую очередь опытные велосипедисты обращают внимание как раз на «петуха». Определить его неисправность легко – присядьте возле двухколесного транспортного средства и внимательно присмотритесь к «петуху» — два ролика натяжителя цепи должны располагаться в абсолютно вертикальной плоскости по отношению друг к другу.

Категорически запрещено выравнивать «петух» непосредственно в сборе и руками или какими-то подручными инструментами/приспособлении – так можно привести в негодность весь механизм заднего переключателя скоростей. Самое разумное решение – разбор велосипеда, съем «петуха» и его выравнивание на твердой поверхности.

Блок: 6/10 | Кол-во символов: 889
Источник: https://sportzoom.ru/regulirovka-zadnego-pereklyuchatelya-skorostej-na-velosipede/

Как настроить задний переключатель скоростей

Все работы по настройке заднего переключателя скоростей удобно проводить, когда заднее колесо велосипеда приподнято вверх. Для этого можно воспользоваться подножкой (если таковая предусмотрена конструктивно), либо установить двухколесное транспортное средство на обычной гладильной доске, либо воспользоваться помощью друга.

Рассматриваемый процесс нужно проводить поэтапно.

Подготовка

Сначала необходимо установить цепь на среднюю звездочку спереди, а на самую маленькую звездочку – сзади. Теперь внимательно осматриваем задний перебрасыватель – его нужно тщательно очистить от грязи, застрявших травинок и палочек. Цепь отмывается и смазывается, кассета не просто очищается от грязи, но и продувается от пыли – даже эти простейшие манипуляции приведут к улучшению работы заднего переключателя скоростей на велосипеде.

Освобождение тросика

Чтобы это осуществить, достаточно до упора вкрутить винты натяжения на заднем перебрасывателе и на руле возле манетки, а затем вытянуть тросик из зажимного винта крепления.

Специалисты не рекомендуют полностью снимать освобожденный тросик велосипеда, но вот осмотреть его на предмет повреждений (в случае их обнаружений, трос придется полностью заменить) и тщательно смазать его, предварительно очистив от грязи, нужно обязательно.

Установка предела хода на самую маленькую звездочку

Для этого нужно присесть сзади велосипеда и проворачивать регулировочный винт с маркировкой «Н», одновременно с этим перебрасыватель устанавливается так, чтобы и ролики, и самая маленькая звездочка в колесе находились на одной линии.

Обратите внимание: в осуществлении этого процесса есть одна хитрость – если велосипед достаточно долго эксплуатируется и перебрасыватель не отличается новизной, то качественно отрегулировать его можно, выставив рамку не по прямой линии, а  сместив ее вправо от колеса буквально на 1-2 мм.

Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно.

Регулировка натяжения троса

Такая регулировка выполняется буквально в 2 действия:

  1. Натягиваем тросик и фиксируем его крепежным болтом. Причем, делать это нужно рукой, плоскогубцы применять в данном случае неуместно.
  2. Вращаем пустотелый винт с барабанчиком и натягиваем трос таким образом, чтобы при одном щелчке и нажатии манетки перебрасыватель легко и беспрепятственно(без задержек даже на секунду) переходил с одной звездочки на другую и обратно.

Стоит отметить, что процесс регулировки натяжения троса занимает несколько минут – достаточно настроить правильный переход только между двумя соседними звездочками, а все остальное будет работать автоматически.

Обратите внимание: в некоторых моделях велосипедов для тросика в зажиме предусмотрена канавка – проследите при регулировке, чтобы он лег точно в нее, а не был пережат в неправильном положении.

Установка предела хода на самую большую звездочку

Делается все строго по инструкции:

  1. Чтобы ничто не мешало ходу перебрасывателя, ослабляем регулировочный винт с маркировкой «L».
  2. Медленно проворачиваем педали и одновременно перебрасываем цепь на самую большую звездочку сзади.
  3. Проворачиваем регулировочный винт с маркировкой «L», тем самым добиваясь выравнивания перебрасывателя в положении, когда его ролики и самая большая звездочка кассеты находятся на одной линии.

Обратите внимание: в данном случае, если перебрасыватель уже сильно изношен, для облегчения процесса установки/регулировки нужно сместить его рамку по направлению к колесу. Во многих случаях именно такого минимального смещения рамки и не хватает для перебрасывания цепи в нужное положение.

Регулировка натяжителя цепи

Процесс этот простой и даже неопытный велосипедист, далекий от принципа ремонта своего транспортного средства, справится с ним за несколько минут. Что нужно сделать:

  1. Цепь переводится на самую маленькую звездочку спереди и самую большую сзади.
  2. Обращаем внимание на вращение роликов натяжителя – если в момент перебрасывания цепи он задевается за звезду в кассете, то нужно закрутить винт натяжения цепи. Путем этого действия устанавливается зазор между цепляющимися элементами в 5 мм.
  3. Цепь переставляется на самую большую звездочку спереди и самую маленькую сзади, попутно проверяется уровень натяжения цепи в таком положении.

Блок: 4/10 | Кол-во символов: 4351
Источник: https://sportzoom.ru/regulirovka-zadnego-pereklyuchatelya-skorostej-na-velosipede/

Заключение

Прочитав данный материал, вы в полной мере узнали, как установить, настроить и отрегулировать задний переключатель скоростей велосипеда. Не важно, установлен у вас SRAM X5 или Shimano Alivio, 8 или 9 скоростная система, процесс настройки одинаков. Мы рассмотрели два способа регулировки: обычный, и для перекидок с небольшими люфтами. Поверхностно затронули тему ремонта заднего переключателя, а именно как нужно ровнять погнутый петух. Ну и в каких случаях требуется замена задней перекидки. Успехов вам настройке и удачи в поездках.

Блок: 7/7 | Кол-во символов: 545
Источник: https://pro-veliki.ru/remont-i-obsluzhivanie/regulirovka-i-nastrojka-zadnego-pereklyuchatelya-skorostej-velosipeda.html

Винт регулировки натяжения («B-tension»)

  В современных переключателях есть два рычага. Первый («A-pivot») располагается ниже и обеспечивает подъем рамки переключателя скоростей наверх, к маленькой звездочке. Второй («B-pivot») обеспечивает движение рамки переключателя в обратном направлении, к большой звездочке. Натяжение пружин у этих рычагов должно быть сбалансировано для обеспечения четкого переключения скоростей.

  На большинстве задних переключателей скоростей есть специальный винт (терминология Shimano «B-tension adjuster»), позволяющий настроить натяжение пружины  рычага «B». В следствии регулировки этого винта, происходит настройка высоты направляющего ролика (угол наклона цепи от этого ролика к звездочке).

  Для настройки, переведите цепь на большую звездочку сзади. Откручивая регулировочный винт против часовой стрелки, ролик поднимается вверх (ближе к звездочке). При этом натяжение цепи увеличивается, а четкость переключения скоростей увеличивается. Будьте внимательны, ролик не должен задевать звезду, оставьте зазор в 5 мм.

Блок: 7/8 | Кол-во символов: 1062
Источник: http://velosreda.ru/nastrojka-zadnego-pereklyuchatelya-skorostej-velosipeda

Ролики натяжения цепи

На рамке переключателя расположены миниатюрные звездочки – они также нуждаются в периодической очистке от грязи и смазке жидким маслом. Если ролики долго эксплуатируются без надлежащего ухода, то они обязательно начнут заклинивать – цепь по ним будет тереться, подпрыгивать и слетать с задних звездочек.

На рынке недавно появились ролики с карбоновым покрытием снаружи и керамическими подшипниками внутри – производители заявляют, что они будут служить вечно. Специалисты же рекомендуют не тратить свои деньги на эти модные «фишки» — при правильном и регулярном уходе и обычные пластиковые ролики будут служить долго.

Блок: 8/10 | Кол-во символов: 640
Источник: https://sportzoom.ru/regulirovka-zadnego-pereklyuchatelya-skorostej-na-velosipede/

Переключатели на руле

Если на руле ломается манетка, то велосипедист это почувствует сразу – натяжение троса моментально ослабевает, так что «диагностировать» проблему просто. Манетка в таком случае подлежит замене, но приобретать дорогие комплектующие опытные велосипедисты не рекомендуют – при правильной эксплуатации таких деталей даже не самое высокое качество проявит себя только с положительной стороны.

Блок: 9/10 | Кол-во символов: 410
Источник: https://sportzoom.ru/regulirovka-zadnego-pereklyuchatelya-skorostej-na-velosipede/
