Необходимость в выборе тех или иных ободов (или как их еще называют, ободьев) для своего велосипеда возникает не очень часто.

Проблема выбора встает при покупке нового или не очень нового велосипеда, но чаще, в случае замены старых ободов или колес на новые, когда они не устраивают вас по каким-либо причинам или попросту сильно изношены (восьмерки, трещины, протиры тормозных дорожек). Тем не менее, к выбору ободов следует подходить серьезно, с учетом предполагаемого стиля эксплуатации велосипеда. Требования, предъявляемые к ободу, заключаются в том, что обод должен быть как можно легче, но при этом оставаться достаточно прочным. Конечно, прочность колеса определяется не только прочностью и жесткостью обода, но и качеством спиц, их количеством, силой и равномерностью натяжения. Но без хорошего обода собрать прочное колесо невозможно. А постоянная правка «восьмерок» — удовольствие ниже среднего.

Почему колеса должны быть прочными понятно, а почему же они должны быть очень легкими? При разгоне велосипеда, силы велосипедиста расходуются не только на увеличение линейной скорости велосипеда в целом и колес в частности, но и на увеличение скорости вращения (раскрутку) колес.

И чем дальше от центра вращения находится масса и чем она больше, тем большую работу приходится затрачивать на раскрутку. Особенно заметно это проявляется в тех видах спорта, где скорости движения постоянно изменяются на большие значения. Например, в соревнованиях по кросс-кантри и подобных дисциплинах вес обода и шины влияет значительно сильнее, чем в равнинных шоссейных гонках. Активное передвижение по городу тоже имеет достаточно «рваный» ритм, а учитывая качество многих улиц в российских городах, становится понятным и требование к высокой прочности колес.

На данный момент подавляющее количество ободов изготавливается из алюминиевых сплавов. Такие обода значительно легче стальных, встречающихся иногда на самых дешевых горных велосипедах, а также большинстве городских. При этом прочность дешевых стальных ободов крайне низка, а ободные тормоза работают с ними значительно хуже, чем с алюминиевыми. Углепластиковых ободов в чистом виде я не встречал, из этого материала изготавливаются лишь моноблочные колеса (например, Spinergy), в которых обод, корпус втулки и 4-5 широкие плоские спицы представляют собой единую цельную деталь.

Конструкция обода может значительно различаться в зависимости от типа велосипеда. Для большинства велосипедов в настоящее время применяются обода коробчатого сечения, которые рассчитаны на использование бортовых шин. Их боковые стенки хорошо развиты и с внутренней стороны имеют канавку, в которую заводится при установке борт шины. Накачанная шина раздается в стороны давлением воздуха в камере и своими бортами держится за стенки обода, плотно прижимаясь к нему. Шины для шоссейных велосипедов (трубки, однотрубки) наклеиваются на обод через специальную матерчатую ленту: обода для них не имеют развитых стенок с внутренней стороны, а наоборот достаточно плоские, имеют трубчатое сечение. Правда, на данном этапе, и на шоссейных велосипедах стали использоваться клинчерные шины (так называемые клинчера), имеющие традиционную конструкцию (камера и легкая узкая шина высокого давления с бортом). Для скрепления обода в кольцо, обычно применяется сварка встык.

Так как на данный момент в России наибольшее распространение получили горные и вседорожные велосипеды, а также все популярнее становятся гибриды, то стоит чуть подробнее остановиться на особенностях классических ободов коробчатого сечения.

Помимо различных размеров ободов, продукция многих производителей подразделяется на группы. Причем обода разделяются как для разных типов велосипедов, так и для разных сфер применения для одного типа. Особенно это касается горных велосипедов. Например, по прочностным параметрам они могут делиться на прогулочные, кросс-кантрийные, фрирайдные и даунхильные. Такое разделение, конечно же, весьма условно, никто не мешает вам гоняться в кросс-кантри на даунхильных ободах, но позволяет приблизительно оценить вес и прочность ободов, а также некоторые другие конструктивные особенности перечисленные ниже.

Самые простые обода (прогулочные) обычно выполняются одностенными, то есть профиль такого обода похож на букву «U». Более совершенным типом ободов, которые могут иметь меньший вес при большей прочности, являются двухстенные (двойные) обода (кросс-кантри — даунхил), в которых в серединке «U» добавлена горизонтальная перемычка. Такой профиль обычно имеют обода среднего и высокого уровня, хотя, в последнее время появилась тенденция к установке недорогих модификаций на относительно дешевые горные и не только горные велосипеды.

Если необходим обод с большей прочностью, то применяется обод с высоким профилем: за счет его применения значительно повышается жесткость и прочность «на складывание» обода. Такому ободу менее страшны кочки и ямы на дороге или гоночной трассе. Самый развитый вариант обода — трехстенный, когда внутрь высокопрофильного обода вставляется третья горизонтальная перемычка. Роль этой перемычки заключается уже не столько в увеличении жесткости «на складывание» обода, сколько в увеличение боковой жесткости, препятствующей появлению восьмерок, а также, может препятствовать «смятию» обода тормозными колодками. Такие обода встречаются очень редко. Обода для относительно легкого применения, например, кросс-кантрийные, выполняются достаточно узкими — наружный размер 21-26 мм. Обода для фрирайда, а тем более для даунхила могут быть много шире, до 35 мм и более. При увеличении ширины обода, заметно увеличивается и его поперечная жесткость.

Для дополнительного упрочнения ободов применяется поверхностное насыщение другими веществами гальваническим способом — анодирование. Поверхность анодированных алюминиевых ободов не светлая, а черная. Часто одна и та же модель обода может иметь как обычную модификацию, так и анодированную, которая стоит на 10-20% дороже.

Прочное колесо можно собрать, используя, например, толстые или просто высококачественные спицы. Но суть их применения — возможность высокого предварительного натяжения спиц, когда полезная нагрузка распределена по спицам более равномерно. Но известны случаи, когда при ударах при проезде больших неровностей из алюминиевых ободов вырывались спицы. Для укрепления поверхности обода в зоне спицевого отверстия, раньше под головки ниппелей спиц иногда подкладывали шайбы. Теперь на многих ободах в отверстие устанавливаются вставочки, так называемые пистоны, которые также облегчают вращение ниппелей при сборке колеса и его правке. В двухстенных ободах могут быть установлены как обычные пистоны, на внешней стенке, так и двойные, проходящие насквозь через обе стенки.

Ранее для большинства велосипедов стандартное колесо состояло из 36 спиц. Большее количество встречалось редко, а меньшее (32, 28, 24) только на шоссейных велосипедах и велосипедах с маленькими колесами. Сейчас, с появлением качественных и прочных спиц и жестких ободов, проблема обрыва спиц уже не столь актуальна, для более-менее продвинутого горного велосипеда стандартом стало 32 спицы в колесе. В случае использования радиального спицевого набора, количество спиц может быть еще меньше. При сборке колеса необходимо убедиться в

соответствии количества отверстий под спицы в ободе и втулке.

В последнее время иногда стали появляться обода со смещенными рядами отверстий под спицы. Такие обода предназначены только для задних колес многоскоростных велосипедов. Дело в том, что из-за применения в многоскоростных втулках кассет с большим количеством звездочек, приходится сдвигать правый фланец втулки к ее центру, и зонт спиц справа получается более плоским, чем слева. Чтобы достичь этого, правые спицы приходится натягивать много сильнее, чем левые. Таким образом, либо спицы правой стороны становятся перетянутыми, либо левой недотянутыми. Для уменьшения этого эффекта и применяются обода со смещенными на 2-3 мм влево рядами отверстий.

В настоящее время в велосипедах применяются три типа ниппелей: автомобильный/мотоциклетный (Schrader), велосипедный (Dunlop) и спортивный (Presta). Диаметр «соска» ниппеля у первых двух типов больше, у третьего меньше. Так как в настоящее время все более широкое распространение приобретают ниппеля Presta, то и обода все чаще делают под них. Для установки на такой обод камеры с обычным ниппелем, отверстие необходимо рассверливать, хотя лучше использовать запасные камеры соответствующего типа. Если на вашем велосипеде стоят высокопрофильные обода, то вам необходимо иметь запасные камеры с длинными «сосками». В некоторых ободах спицы крепятся не на наружной стенке обода, а на внутренней, что приводит к необходимости применения спиц с длиными нипелями.

Для облегчения ободов часто применяется утоньшение боковых стенок, нагрузка на которые относительно невелика. В сочетании с применением мощных тормозов типа V-brake, это часто приводит к тому, что боковые стенки в районе тормозных дорожек достаточно быстро протираются тормозными колодками: не редкостью стало «убиение» обода за пару сезонов эксплуатации. Выходом из этой ситуации стало применение дисковых тормозом. Обода, предназначенные для применения с дисковыми тормозами, тормозных дорожек не имеют вовсе и, соответственно, не могут быть использованы с ободными тормозами.

---

Ровняем обод (колесо) — veloLife.by

Велосипедное колесо при воспринимает во время движения значительные нагрузки во всех направлениях – как в вертикальном (вес велосипедиста), так и в осевом (маневры, повороты, неровности дороги), а также в поперечном (Разгоны и торможения). Причем величины усилий, воспринимаемых колесом, многократно превышают вес самого колеса.

Поэтому, даже если вы катаетесь очень аккуратно, на ободе все равно будут образовываться дефекты – то есть нарушения его геометрической формы. Конечно, если колесо собрано правильно и из качественных деталей, то эти дефекты будут небольшими, и их надо будет устранять не чаще одного-двух раз в год (обычно в начале сезона, а также после серьезных падений). Некачественные обода потребуют больше внимания – на них восьмерки могут образовываться после каждого катания по грунтовой дорожке.

Обод без дефектов представляет собой окружность, совершенно плоскую. Он должен располагается точно посередине относительно перьев вилки (а не относительно фланцев втулки!).

На ободе могут образовываться дефекты трех видов –

	«Восьмерка» — когда обод перестает быть плоским, или когда часть обода не совпадает с плоскостью вращения. Чаще всего на уже собранных колесах образуются именно «восьмерки».
	«Яйцо» — когда обод перестает быть окружностью, то есть какая-то его часть оказывается ближе к центру, чем другие.

«Яйцо» встречается реже восьмерки, обычно после неудачных приземлений.

«Зонт» — когда обод не устанавливается точно посередине между перьями вилки. Дефект этого типа это обычно является
результатом неправильной сборки колеса.

Устранение дефектов обода.

Желающие научиться исправлять дефекты обода самостоятельно, должны учесть, что правка колеса – это операция, которая требует не столько умения, сколько терпения и усидчивости. Потому что ничего сложного в этом деле, в сущности, нет. Собрать колесо полностью значительно сложнее, и для выполнения этой задачи начинающему велосипедисту лучше обратиться в мастерскую.

Что нужно для того, чтобы научиться править колесо?

1. 1. Готовое собранное колесо. Не следует начинать практиковаться на старом, убитом колесе, с множественными дефектами. Хотя его, с одной стороны, не жалко. Но с другой стороны, не всегда возможно выправить такое колесо до идеального состояния. Кроме того, устранить одну небольшую восьмерку проще, чем много пересекающихся восьмерок и яиц, особенно для начинающего веломеханика. Лучше начинать учиться на новом или почти новом ободе, пока он не обзавелся десятками восьмерок.
   2. Кусочек мела, чтобы отмечать дефектный участок.

1. 1. Спицевой ключ.

1. 1. Некоторое количество свободного времени.

1. Станочек для правки колес использовать очень удобно, но необязательно. Небольшие восьмерки на колесе можно устранить, не снимая его с велосипеда, достаточно перевернуть велосипед вверх колесами. При этом правильность колеса можно контролировать относительно тормозных колодок или перьев вилки.

Устранение «восьмерки»

Для устранения восьмерки сначала надо найти на ободе место дефекта. Для этого раскручиваем колесо и медленно приближаем к ободу сбоку кусочек мела. Отмечаем мелом место, где обод деформирован, (мел в этом месте начинает задевать обод). Таким образом определяем, в каком месте находится «восьмерка», и в какую сторону деформирован обод.

Для устранения «восьмерки» надо подтягивать спицы с одной стороны обода и ослаблять их натяжение с другой стороны. Причем делать это надо согласованно – иначе на ободе может появиться другой дефект – «яйцо».

	«Восьмерка» небольшая, дефектное место оказалось между двумя соседними спицами. Подтягиваем одну спицу, например, на 1/3 оборота, а соседнюю ослабляем тоже на 1/3 оборота.
	«Восьмерка» небольшая, дефектное место оказалось напротив какой-нибудь спицы. Подтягиваем эту спицу, например, на 1/4 оборота, а две соседние ослабляем на 1/8 оборота.
	«Восьмерка» затрагивает несколько соседних спиц. Спицы, находящиеся ближе к центру дефекта, подтягиваем или ослабляем сильнее, чем те, которые находятся по краям.

После этого еще раз раскручиваем колесо и смотрим, что изменилось. Если восьмерка стала больше, чем была, то возвращаем все ниппели спиц в исходное положение, и еще раз разбираемся, в какую сторону их надо крутить. Если уменьшилась, но не до конца – значит, мы на правильном пути, но надо еще подкрутить ниппели в том же направлении.

Устранение «яйца»

Для устранения «яйца» тоже сначала надо найти на ободе место дефекта. Для этого раскручиваем колесо (со снятой покрышкой) и медленно приближаем к ободу кусочек мела (не сбоку, а снаружи). Отмечаем мелом место, где обод деформирован, (мел в этом месте начинает задевать обод). Таким образом определяем, в каком месте находится выступающая часть «яйца».

Для устранения «яйца» надо подтягивать спицы с обеих сторон обода. Причем делать это надо согласованно – иначе на ободе может появиться «восьмерка». Если подтягиваем одну спицу на половину оборота ключа, то две соседние надо подтянуть на четверть оборота.

Обычно начинающим этот процесс надо повторить несколько раз, прежде чем «восьмерка» или «яйцо» исчезнет. Потом, по мере появления опыта, небольшие дефекты будут исчезать с первой – второй попытки.

При устранении восьмерок важно запомнить две особенности:

• Во-первых, спицы нельзя перетягивать (можно повредить обод или ниппели). Если в процессе правки одна или несколько спиц оказались перетянуты, надо ослабить их вместе с соседними спицами, и повторить регулировку.

• Во-вторых, спицы не должны быть ослаблены (иначе они будут ломаться при езде). Если в процессе правки одна или несколько спиц оказались ослаблены, надо подтянуть их вместе с соседними спицами, после чего повторить регулировку.

Велосипедный обод — Etsy Турция

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.

( 508 релевантных результатов, с рекламой Продавцы, желающие расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров. Вы увидите результаты объявлений, основанные на таких факторах, как релевантность и сумма, которую продавцы платят за клик. Узнать больше. )

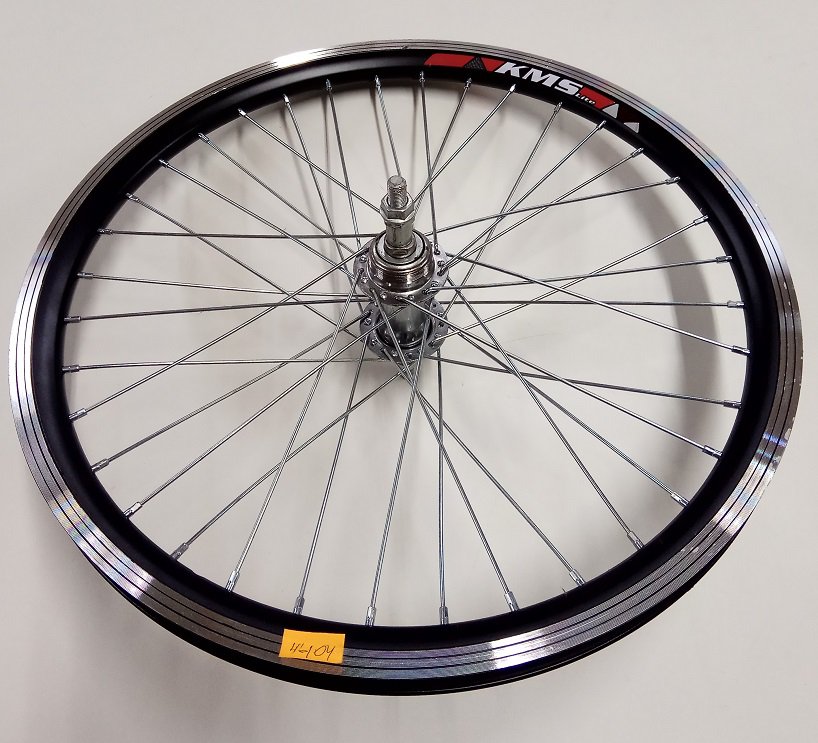

Части велосипедного колеса: основы

При сборке колеса необходимо учитывать несколько деталей. Мы кратко рассмотрим многие неотъемлемые части.

Обода

Обод — наиболее заметная часть велосипедного колеса. Обычно они изготавливаются из сплава или углеродного волокна. Elitewheels производит диски из углеродного волокна, которые не только намного легче, но и жестче и прочнее. Ободья бывают всех форм и размеров и являются наиболее неотъемлемой частью колеса. Колесо с более глубоким сечением более аэродинамично, а колесо с мелким сечением легче. Различная внутренняя и внешняя ширина обода тесно связана с используемыми шинами. Ободья могут быть трубчатыми, бескамерными, бескамерными готовыми или клинчерными. Варианты почти безграничны. Он подключен к концентратору через спицы.

Втулки

Втулка — это центральная часть велосипедного колеса. Это анкер для спиц и соединение между колесом и рамой. Ступица состоит из корпуса втулки, оси, подшипников, корпуса привода, торцевых крышек и опоры ротора. Как и в случае с колесами, существует множество вариантов. Разные хабы имеют разное количество точек зацепления. В основном это означает, что когда вы начинаете крутить педали, сила, которую вы прикладываете, будет быстрее или медленнее прикладываться к трансмиссии велосипеда, толкая вас вперед.

Некоторые втулки обработаны с большей точностью. Ступицы Elitewheels обрабатываются на станках с ЧПУ Fanuc, что обеспечивает допуски в пределах 0,02 мм. В них используются гибридные керамические подшипники с более низким сопротивлением качению по сравнению с традиционными подшипниками.

Втулка

Втулка — это удлинение правой стороны ступицы заднего колеса велосипеда. Внутри находится система, которая взаимодействует с рулем, когда вы крутите педали, позволяя вам двигаться вперед. Он также отключается, когда вы прекращаете крутить педали, поэтому колеса продолжают вращаться без вращения шестерен и педалей. Он подключается как к кассете велосипеда, так и к втулке. Разные втулки подходят для разных кассет разных производителей. Втулки Elitewheels совместимы как с кассетами Shimano, так и с кассетами SRAM.

Спицы

Спицы — это стержни, соединяющие втулку с ободом. Они передают мощность, генерируемую вращением педалей, и служат для того, чтобы обода оставались круглыми и правильными. Спицы с баттингом и лезвиями на сегодняшний день являются наиболее распространенными. Elitewheels использует спицы из углеродного волокна, которые могут сделать колесную пару более жесткой и легкой, в своих шоссейных и гравийных колесных парах серии Drive. Есть также колеса, в которых не используются традиционные спицы и ниппели, например, дисковые колеса Velo TT, а также наши Drive Six.

Соски

Ниппели, которые часто упускают из виду, играют неотъемлемую и важную роль. Они являются точкой контакта между ободом и спицами. Они имеют резьбу, позволяющую натягивать спицы. Большинство колес имеют внешние ниппели, облегчающие правку колеса. Elitewheels использует их исключительно для облегчения обслуживания.

Быстросъемные и сквозные оси

Быстросъемные вертлюги и сквозные оси представляют собой металлические стержни, которые удерживают колеса велосипеда на месте.
