Цепь велосипедная размеры, фото / Способы починки звезд и замка

Самый первый вопрос, возникающий у всех велосипедистов, столкнувшихся с механизмом цепи велосипеда – это какие существуют модели, их длина, сколько звезд в кассете должно быть и каким моделям велосипедов они подходят.

Размеры и марки

В данной статье рассмотрим продукты трех производителей, а именно: Shimano, Sram и KMC. Именно они являются ведущими в сфере производства велосипедных запчастей. Но, как и у любых других производителей, у запчастей фирм Shimano, Sram и KMC существуют свои преимущества и недостатки. Самое время перейти к более детальному рассмотрению велосипедной продукции этих производителей.

Особенности и размеры деталей Shimano, Sram и KMC

На цепях Shimano, Sram или KMC так как у них есть один существенный недостаток, – это то, что при довольно-таки неплохом качестве изготовления, цепи велосипеда выпускаются без замка.

Из этого следует, что при снятии и разборе такой велосипедной цепи могут возникнуть некоторые сложности. Например, если велосипед постоянно находится в активном использовании, то нередко придется снимать цепь для диагностики и чистки. Те пластины, где установлен замок, намного удобнее снять, поскольку не придется ломать звенья или тратить на это слишком много времени. С помощью замка снять ее можно быстро и без ущерба для основных звеньев. Самые лучшие по своему качеству замки – это замки КМС. Поэтому, если обнаружилось, что на велосипеде нет замка, то приобретите замок именно этой фирмы и нужного размера.

Всё о замене цепи разных размеров

Замена велосипедной цепи должна производиться с периодичностью до двух тысяч километров езды на велосипеде. Если велосипед проехал данное расстояние, то это значит, что срок службы цепи уже начинает подходить к концу, и езда на дальние расстояния со старой цепью настоятельно не рекомендуется. Чтобы определить, пришло ли время для замены цепи, используйте специальный калибр.

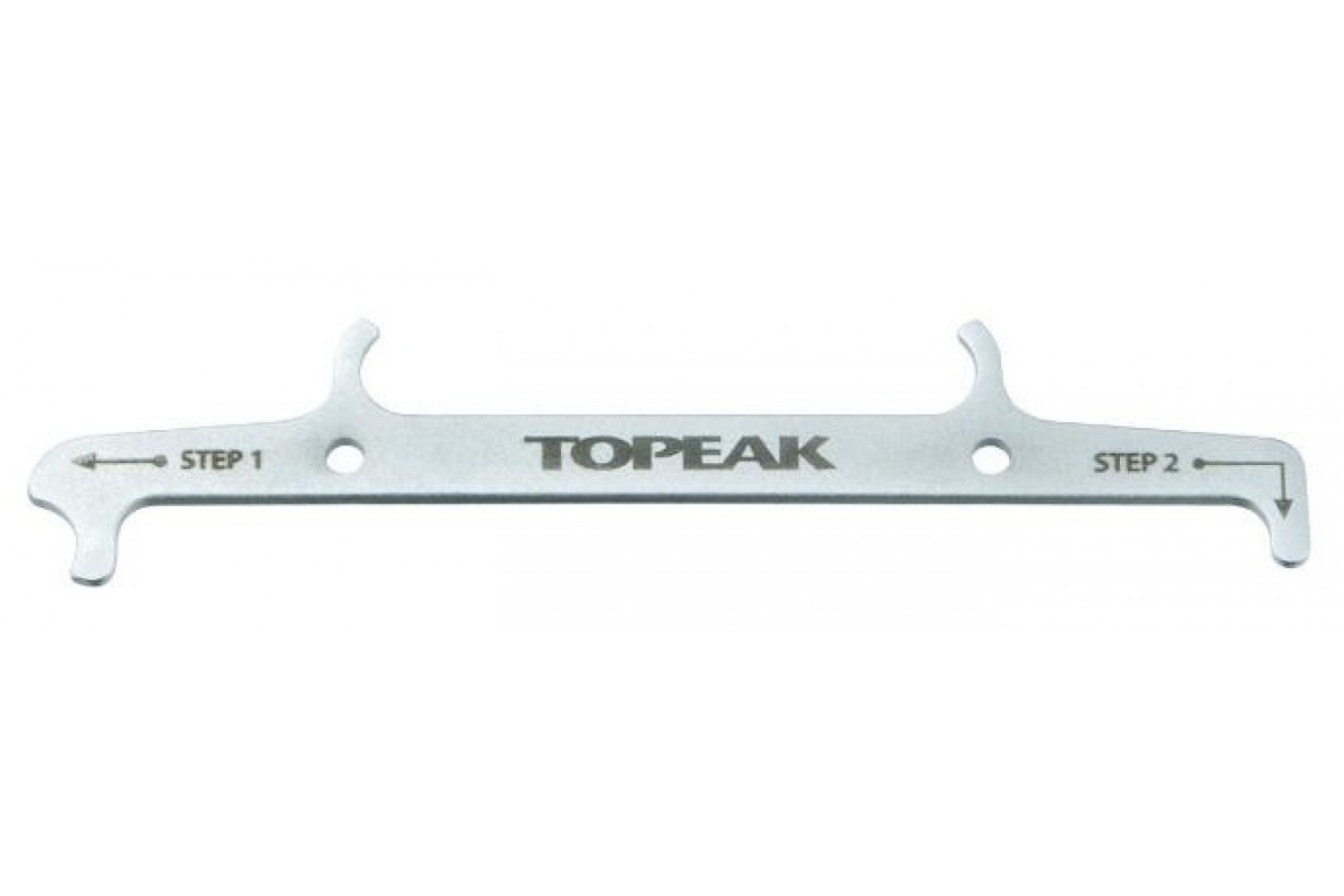

Калибр – это прибор, помогающий правильно определить, истек ли срок службы или нет. При этом, его достаточно всего лишь установить на звенья и результат будет сразу же известен.

Кроме того, калибр может без труда определить, каков износ цепи.

Если при измерении показатели калибра доходят до отметки 0,75, то это явный показатель того, что ее надо заменить. Если же показатели калибра доходят до единицы, то вместе с цепью придется произвести замену звезд в кассете. Следует заметить, что звезды заменяются только с заднего колеса. Замена передних пластин, как правило, не требуется, поскольку передние звезды служат только переключением цепей и срок их службы намного дольше, чем у звезд с заднего колеса.

Как определить размер?

Существует два основных способа, чтобы определить длину и размер.

• Важно установить ее на самую большую звезду в системе скоростей и, параллельно с этим, нужно установить ее на самую маленькую звезду кассеты. Далее следует пропустить ее через задний переключатель передач. После выполнения этих операций, натяните ее так, чтобы ось, проходящая через центры роликов заднего переключателя, была вертикальна. После того как всё правильно натянуто, если велосипедная цепь окажется длиннее, то на месте соединения двух концов останется несколько звеньев, которые являются лишними. Все лишние звенья можно с легкостью убрать, подогнав при этом длину цепи под размер своего велосипеда;
• Второй способ заключается в следующем. Он практически зеркально отражает алгоритм действий в предыдущем способе. На этот раз цепь пропустите через самую маленькую звездочку системы, и самую маленькую звезду в кассете. При этом должно создаваться небольшое натяжение в цепи, то есть велосипедная цепь не должна находиться в расслабленном состоянии. Таким образом, на месте стыка, также могут образоваться лишние звенья, подлежащие удалению.

Следует заметить также, что при измерении приемлемой длины цепи для велосипеда, можно использовать оба способа одновременно. Для чего так делать? Использовать оба способа – это значит использовать принцип: «Семь раз отмерь, один раз отрежь». Если в обоих случаях получилось одинаковое количество лишних звеньев, то тогда можно без труда их удалять.

Если же количество не совпадает, то лучше выполните повторную проверку, так как возможно, что в каком-либо из способов была допущена ошибка. При удалении неправильного количества звеньев, есть угроза того, что цепь будет либо слишком длинной, либо слишком короткой. В обоих этих случаях езда на велосипеде небезопасне, а уровень прочности цепи существенно снизится.

Удаление звеньев

После того как необходимое для удаления количество звеньев определено, цепь важно снять с звезд. Как правило, с одного конца ее установлено соединительное звено, а с другой стороны – отверстие для этого соединительного звена. Удалять звенья важно с пластины, на которой находится отверстие. Для удаления звеньев цепи используется инструмент, называемый выжимкой. Выжимку вставляют в пластину на том месте, где планируется удаление. Затем плотно закрутите ее с двух сторон, выдавливая при этом из пластины, пин соединительного звена. Операция по выкручиванию пина займет не более пяти минут. Выкручивать надо до тех пор, пока не станет легко крутить выжимку. Если рычаг выжимки стал легко крутиться, это значит, что пин вышел из звена. Далее следует просто раскрутить выжимку и лишние звенья сами отвалятся от цепи. При этом оставшийся конец будет с отверстием, куда можно вставить другое звено.

Установка

После выполнения всех вышеперечисленных действий, можно приступать к установке цепи. При установке обязательно пропустите ее через переднее переключение. Надев цепь на все необходимые звезды, нужно соединить звенья и их пластины при помощи выжимки. Таким же образом, с помощью закручивания, соединительный пин вставляется в отверстие между пластин. Стоит обратить особое внимание на то, чтобы пин заходил в отверстие максимально ровно. В противном случае, соединительное звено окажется самым слабым и сломается в самый неподходящий момент. Закручивайте до тех пор, пока расстояние между двумя сторонами соединительного звена не станет таким же, как на соседних звеньях. Убедитесь в том, что соединительный пин после закручивания вышел и с другой стороны звена, а не затерялся где-то в пространстве. Если соединительный пин вышел с обеих сторон, то это прямой показатель того, что работа по скреплению звеньев сделана качественно.

Уход за новой цепью

После того как новая цепь установлена, выполните все необходимые процедуры по ее защите от различного рода загрязнений и повреждений. Сама по себе велосипедная цепь – это сложный элемент, состоящий из большого количества движущихся деталей. От состояния цепи зависит легкость и бесшумность хода велосипеда.

Неправильный уход за этим элементом велосипеда или отсутствие ухода, приводит быстрой поломке и износу.

Чем чаще вы будете чистить и смазывать эту деталь, тем качественнее она будет работать. Следует заметить также, что цепь на велосипеде установлена довольно-таки низко, и расположена очень близко к земле. Из-за этого вся грязь с земли и заднего колеса попадает прямо на нее. Перед тем, как начать смазывать, убедитесь в том, что все элементы, находящиеся возле педалей и заднего колеса, чистые.

Каким образом правильно их очистить? Существует несколько вариантов, самым удобным из которых является специальная машинка для чистки элементов велосипедов. Если нет возможности воспользоваться специальной машинкой, то можно сделать эту процедуру, с помощью старой зубной щетки. Кроме того, для более тщательного очищения можно использовать различные спреи, которые без труда удалят абсолютно любые загрязнения практически с каждой детали. Для использования способа с чистящими средствами, цепь снимите и поместить на некоторое время в емкость подходящего размера, наполненную чистящим средством, либо бензином.

Как правильно смазывать?

После того как все детали почищены, можно смело начинать смазывать цепь, предварительно надев ее на велосипед.

Существует несколько типов средств, с помощью которых можно смазывать. Рассмотрим каждый тип более детально.

• Спрей. Это эффективное средство, с помощью которого можно качественно смазывать цепь. Очень важна техника нанесения его на детали. Наносить его нужно так, чтобы он не попал на тормозную систему. В противном случае, потом придется очищать и ее, а это кропотливая работа;
• Жидкие средства. Жидкие смазки существуют двух типов: для мокрой погоды и для сухой. Для мокрой погоды они более жирные и густые, так как они защищают железо от влажности. Поэтому при сухой погоде их лучше не использовать, поскольку вся пыль, грязь и песок будут прилипать на велосипед. Смазывающие вещества для сухой погоды, наоборот, ориентированы на то, чтобы грязь в сухую погоду не оставалась на элементах велосипеда.

Существует несколько способов, чтобы определить длину, которую должна иметь цепь. Каждый из приведенных выше способов помогает точно определить длину и срок службы, поскольку неправильно определенная длина способствует быстрой поломке.

Если пробег высокий, то вместе с цепью придется заменить и задний привод. Поэтому не стоит затягивать с процессом замены цепей.

Размеры велосипедных цепей — Таблицы размеров

Марка велосипеда  Наименование марки велосипеда	p  Шаг цепи (p) Данные представлены в миллиметрах. При отсутствии какой-либо информации стоит прочерк.	b1 min  Расстояние между внутренними пластинами (b1 min) Данные представлены в миллиметрах. При отсутствии какой-либо информации стоит прочерк.	b3 min  Расстояние между наружными пластинами (b3 min) Данные представлены в миллиметрах. При отсутствии какой-либо информации стоит прочерк.
Велосипеды Specialized	12.7 (мм)	от 2.38 до 3.3 (мм)	от 4.73 до 5.7 (мм)
Велосипеды Giant	12.7 (мм)	от 2.38 до 3.3 (мм)	от 4. 73 до 5.7 (мм)
Велосипеды Trek	12.7 (мм)	от 2.38 до 3.3 (мм)	от 4.73 до 5.7 (мм)
Велосипеды Merida	12.7 (мм)	от 2.38 до 3.3 (мм)	от 4.73 до 5.7 (мм)
Велосипеды Scott	12.7 (мм)	от 2.38 до 3.3 (мм)	от 4.73 до 5.7 (мм)
Велосипеды Cube	12.7 (мм)	от 2.38 до 3.3 (мм)	от 4.73 до 5.7 (мм)
Велосипеды Cannondale	12.7 (мм)	от 2.38 до 3.3 (мм)	от 4.73 до 5.7 (мм)
Велосипеды GT	12.7 (мм)	от 2.38 до 3.3 (мм)	от 4.73 до 5.7 (мм)
Велосипеды Ghost	12.7 (мм)	от 2.38 до 3.3 (мм)	от 4.73 до 5.7 (мм)
Велосипеды Norco	12.7 (мм)	от 2.38 до 3.3 (мм)	от 4. 73 до 5.7 (мм)
Велосипеды Author	12.7 (мм)	от 2.38 до 3.3 (мм)	от 4.73 до 5.7 (мм)
Велосипеды Bianchi	12.7 (мм)	от 2.38 до 3.3 (мм)	от 4.73 до 5.7 (мм)
Велосипеды Schwinn	12.7 (мм)	от 2.38 до 3.3 (мм)	от 4.73 до 5.7 (мм)
Велосипеды Bergamont	12.7 (мм)	от 2.38 до 3.3 (мм)	от 4.73 до 5.7 (мм)
Велосипеды PRIDE	12.7 (мм)	от 2.38 до 3.3 (мм)	от 4.73 до 5.7 (мм)
Велосипеды Orbea	12.7 (мм)	от 2.38 до 3.3 (мм)	от 4.73 до 5.7 (мм)
Велосипеды Kellys	12.7 (мм)	от 2.38 до 3.3 (мм)	от 4.73 до 5.7 (мм)
Велосипеды Spelli	12.7 (мм)	от 2.38 до 3.3 (мм)	от 4. 73 до 5.7 (мм)
Велосипеды Comanche	12.7 (мм)	от 2.38 до 3.3 (мм)	от 4.73 до 5.7 (мм)
Велосипеды Ardis	12.7 (мм)	от 2.38 до 3.3 (мм)	от 4.73 до 5.7 (мм)

Как определить длину цепи велосипеда

Думаю, многие, кто самостоятельно меняет цепи на своем велосипеде, задается вопросом: «Какая должна быть правильная длина цепи?», так как новые цепи идут с запасом по длине. И, конечно, самое простое, что мы можем сделать — это посчитать количество звеньев на старой цепи и оставить столько же на новой.

Но что если вы ставите не только новую цепь, но еще и меняете кассету или устанавливаете систему с другим количеством звезд? Длина цепи поменяется, и старая цепь уже не помощник. Тогда следует воспользоваться этими 3 способами

по расчету длины цепи велосипеда, и никакого калькулятора для этого не потребуется:

Длина цепи для горного и гибридного велосипеда

1 способ. Установите цепь на самые большие звезды вашего велосипеда (большая передняя и большая задняя), максимально натяните лапку заднего переключателя, чтобы она подалась вперед — это и есть ваша оптимальная длина цепи. У вас должно получится так, что тело переключателя лежит почти на одной прямой с лапкой (это предел, дальше — поломка). Правильно будет установить лапку под небольшим углом, как на фото:

Идеальное положение лапки переключателя, когда цепь находится на больших звездах.

Если ошибиться и сделать цепь короче, чем это необходимо, то в случае случайного включения двух самых больших звезд в системе длины не хватит, и переключатель оторвет к чертям.

Как не должен быть натянут переключатель, когда цепь слишком короткая.

2 способ. То же самое, что и первый способ, только мы закидываем цепь на самые большие звезды без использования заднего переключателя и запоминаем нужную длину цепи, после чего добавляем к этой длине еще 2 звена и получаем идеальную длину. По идее у вас должно получиться примерно то же самое, что и в способе № 1.

Способ определения длины цепи велосипеда от Shimano

Звено цепи — это элемент цепи, расстояние, которое ограничено двумя пинами (осями) цепи.

Звено велосипедной цепи

3 способ. Поставьте цепь на самую маленькую звезду сзади и самую большую спереди и подберите длину цепи таким образом, чтобы лапка переключателя стояла перпендикулярно земле, т.е. оси роликов переключателя находились друг под другом.

Красной линией я показал перпендикулярность роликов переключателя относительно земли.

Внимание! Если у вас двухподвес, то необходимо измерять длину цепи в таком положении заднего амортизатора, когда ведомые звезды максимально удалены от каретки (когда амортизатор сжат).

Длина цепи для шоссейного велосипеда

Для шоссейных велосипедов обычно используют 3 способ определения длины цепи. Это способ, при котором цепь ставят на большую переднюю звезду и маленькую заднюю.

Длина цепи для односкоростного велосипеда

Для определения длины цепи для односкоростного велосипеда или велосипеда с планетарной втулкой достаточно установить втулку в дропаутах рамы так, чтобы была возможность в дальнейшем её отодвигать назад по мере растяжения цепи.

Я установил свою планетарную втулку практически в начале дропаута, чтобы была возможность отодвигать назад.

Проверяем, не слишком ли длинная цепь на велосипеде

После того, как вы выбрали длину цепи по указанным способам выше, рекомендую проверить работу цепи, когда используются две самые маленькие звезды спереди и сзади. Если лапка будет почти параллельна земле, то цепь у вас слишком длинная. Она, скорее всего, будет часто соскакивать на кочках (так как переключатель не сможет нормально ее натянуть). Лапка должна быть под небольшим углом. Подробнее смотрите на фото ниже:

Как видно на фото, лапка установлена под углом. Это значит, цепь натянута переключателем и имеет правильную длину.

Рекомендованное расстояние от верхнего ролика до цепи от 2,5 до 4,5 см. В этом случае переключатель будет работать правильно.

У меня здесь вышло где-то 2.5, так как на этом велосипеде очень большая 1 звезда на кассете.

Не факт, что у вашего нового велосипеда из магазина стоит правильная длина цепи (скорее всего, она длиннее, чем надо). Рекомендую проверить и укоротить цепь, если это потребуется.

(Visited 37 089 times, 5 visits today)

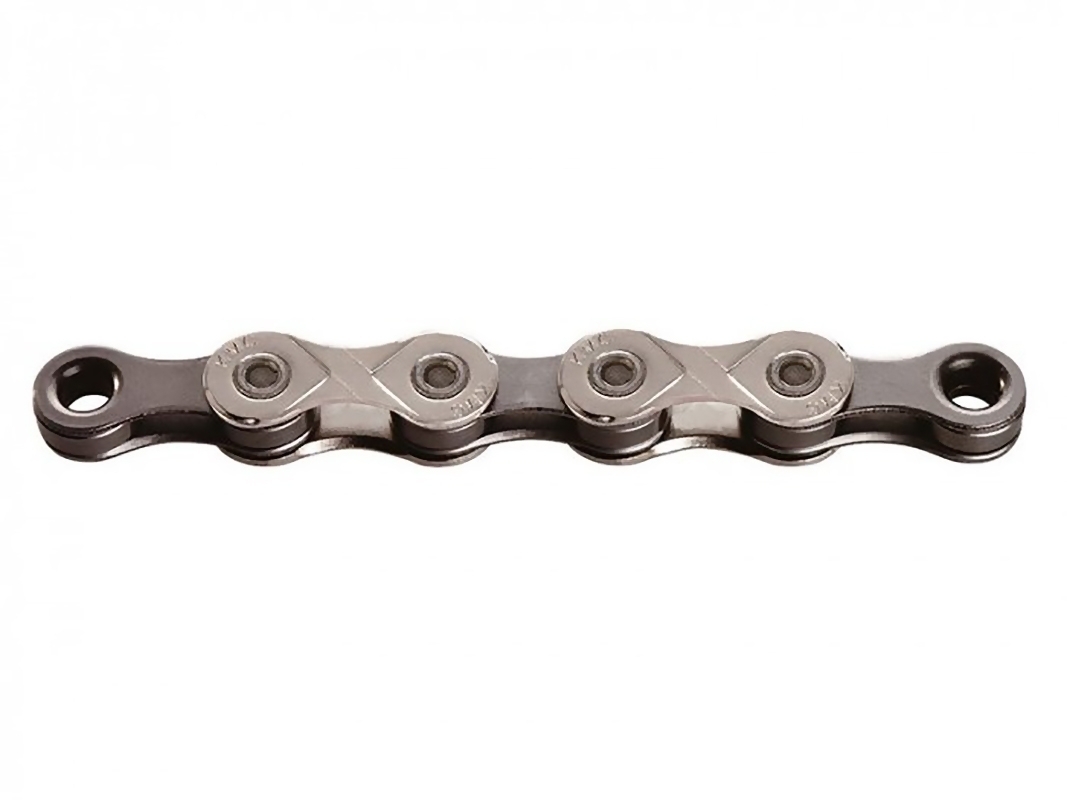

KMC

Магазин X-line является официальным дилером брендов: Cube, Giant, Trek, Stels, Author, Stark, Kona, Merida, Salomon, Rossignol, Burton, Atomic

KMC – тайваньская компания, основанная в 1977 году. Фирма – профессионал своего дела, она занимается производством велосипедных цепей. KMC является партнёром японской компании Shimano с 1986 года. 54 р. Кол-во скоростей: 1 Размер: 1/2″x1/8″ 75 р. Велосипедная цепь — непростой механизм, состоящий из большогоколичества деталей. Если цепь в хорошем состоянии, ваш велосипед едет легко и бесшумно. Замок данной модели не съемный, предназначен для цепи Z410. Если цепь проскакивает на зубьях, а переключатели отрегулированы правильно, нужно произвести осмотр или замену старой цепи на новую. В этом вам помогут специалисты нашего интернет-магазина. 96 р. Замок: для цепи с 1 скоростью Размеры, мм: 30 х 10 х 20 Вес в упаковке: г 10 Размеры: 1 шт, 1 шт 134 р. Количество передач: 6/7/8 Тип: Missing Link Ширина цепи: 7,3-7,8 мм Размер: 1/2″ x 3/32″ Совместимость: KMC X8, Z8, Z7, Z50, Z7 и многие другие. Размеры: на 6-7-8 скоростей, от 198 р. Количество передач: 7/8 Тип: Missing Link Ширина цепи: 7,1 Размер: 1/2″ x 3/32″ Совместимость: KMC X8, Z8, Z7, Z50 и многие другие. 200 р. Размер звена: 1/2″x1/8″ Количество скоростей: 1 от 246 р. Количество скоростей: с любыми 9-скоростными цепями Размер: 1/2»х11/128» Ширина: 6. 6 мм Материал: сталь от 264 р. Совместим: 10 скоростными цепями. Длина пинов: 5.88 мм Размер: 1/2″х11/128″ Материал: сталь Цвет: золотистый/серебристый Размеры: 1 шт, 1шт, 1шт, 2 шт от 318 р. Количество скоростей: с любыми 11-скоростными цепями Длина пинов: 6.6 мм Материал: сталь Размеры: на 11 скоростей, на 11 с… 418 р. Колличестов скоростей: 1 Длина: 112 звеньев 488 р. Кол-во скоростей: 6-7 Размер: 1/2×3/32″ Поставка: OEM (без упаковки) Замок: в комплекте Размеры: 116 звеньев 488 р. Совместимость: 1 ск Размер: 1/2″х1/8″ Замок: в комплекте Цвет: коричневый Размеры: 114 зв. 495 р. Размер: 1/2»х11/128» Для цепей: 10 скоростей Sram, Shimano, KMC, M-Wave Размеры: на 10 скоростей 532 р. Назначение: МТБ, туризм, город Количество передач: 5/6 Количество звеньев: 114 Размер: 1/2″ x 3/32″ Длина пина: 7. 3 мм Размеры: 116 зв. 533 р. Модель: S1 Wide Brown Параметры звена: 1/2″х1/8″ Количество звеньев: 112 Для: 1 скоростных велосипедов Внешняя ширина: 8,6 мм от 639 р. Индикатор износа цепи 699 р. Совместимость: 1 ск Кол-во звеньев: 114 звеньев Размер: 1/2х1/8″ Замок: в комплекте Цвет: коричневый Размеры: 114 зв. от 699 р. Количество звеньев: 112/116 зв. Размеры: 7.3 мм 1/2″x3/32″ 6-7-8 скоростей Замок: CL373 Размеры: 116 звеньев , 116 зв., 116 з… 799 р. Совместимость: 6/7/8 ск Кол-во звеньев: 116 звеньев Размер: 1/2″х3/32″ Замок: присутствует Цвет: серая Размеры: 116 звеньев 899 р. Совместимость: 1 ск Кол-во звеньев: 114 Размер: 1/2″х1/8″ Замок: в комплекте Поставка: OEM (без упаковки) Размеры: 114 зв. 949 р. Модель: S1 Wide RB Параметры звена: 1/2″х1/8″ Количество звеньев: 112 Для: 1 скоростных велосипедов Внешняя ширина: 8,6 мм 990 р. Размер: 1/2″x1/8″ Назначение: BMX Кол-во звеньев: 100 Цвет: серебристый Размеры: 100 звеньев 1. 008 р. Совместимость: 6/7/8 ск Кол-во звеньев: 114 звеньев Размер: 1/2″х3/32″ Замок: присутствует Толщина пина цепи: 7.3мм Размеры: 114 звеньев от 1.090 р. Кол-во скоростей: 6-7-8 Замок: в комплекте Количество звенев: 116 Покрытие: никелированное Размеры: 116 звеньев, 116 звеньев. .. от 1.416 р. Совместимость: 7/8 ск Уровень: Shimano XT Цвет: серебристый-серый Размер звена: 1/2″ x 3/32″ Замок: в комплекте Размеры: 116 зв., 116 зв.

Велосипедная Цепь, Китай Велосипедная Цепь каталог продукции Сделано в Китае

Цена FOB для Справки: 0,99-2,35 $ / шт.
MOQ: 1 000 шт.

• Состояние: новый
• сертификация: CE,BSCI,ISO9001
• Индивидуальные: Индивидуальные
• заявка: Дорожный велосипед,Горный велосипед,Обычный велосипед
• Тип звездочке: Двойной цепи колеса
• Тип: Изменение скорости

• Поставщики с проверенными бизнес-лицензиями

  Поставщики, проверенные инспекционными службами

  GUANGZHOU HUI HONG SPAREPART CO. , LTD.
• провинция: Guangdong, China

О велосипедной цепи…

Цепь – одна из наиболее важных деталей любого велосипеда, но часто это упускают из виду. Когда она работает хорошо, вы не осознаете ее значение; но если нет, то вы сразу это поймете.

В первых велосипедах не было цепей (в некоторых и до сих пор нет). Многие из нас так или иначе знакомы с велосипедами пенни-фартинг викторианской эры. Если вы присмотритесь, вы увидите, что в них нет цепей. Для передвижения велосипедисты крутили педали, прикрепленные непосредственно к переднему колесу, и увеличить скорость можно было только крутя педали с большей скоростью или установкой переднего колеса большего размера. Эти велосипеды выглядят довольно забавно, но падать с него было определенно больно – особенно в период до изобретения шлемов.

В некоторых велосипедах до сих пор используют вместо цепей ременную передачу Gates Carbon (которые смотрятся немного похоже на танковые гусеницы), или, что еще реже, системы с карданным валом.

Цепи более сложны, чем вы, возможно, думаете. Со 116 соединениями в стандартной велоцепи, в ней уже больше движимых частей, чем в другой составляющей велосипеда. Конечно, вам придется удалять несколько соединений в зависимости от того, едете ли вы на 9-, 10- или 11-скоростной трансмиссии; цепь должна быть довольно длинной, чтобы ее можно было накинуть на самую большую переднюю звездочку и самый большой зубец на вашей кассете без заклинивания, но и не настолько длинной, чтобы она не была ослабленной в случае натягивания ее на меньшую звездочку. Лучший способ определить правильную длину цепи для вашего велосипеда – взять старую за образец.

Ее можно использовать как оружие. В 1954 г. один шотландец был приговорен к 3 годам тюрьмы за нападение на управляющего кинотеатром в Глазго с, как вы уже поняли, велосипедной цепью. На просторах интернета вы можете найти множество информации о использовании велосипедной цепи де факто в качестве хлыстов или оружия. Поэтому, если ваш велосипед сломается посреди зомби апокалипсиса, у вас, как минимум, будет шанс обороняться.)

Способ вашей езды влияет на продолжительность жизни вашей цепи. Крутить педали с частым ритмом обычно не только более эффективно, но и более экономично. Продолжительность жизни цепи зависит от жесткости кручения педалей, а также не рекомендуется практиковать совмещение самой малой звездочки впереди и сзади или самой большой звездочки впереди и сзади, чтобы не растянуть цепь.

Регулярная замена цепи продлит жизнь вашей трансмиссии. Большинство механиков согласятся с тем, что каждые 3-4 тыс.км нужно заменять цепь, в зависимости от стиля езды. Многие велогонщики Тур де Франс возят с собой две или три цепи для своих велосипедов в течение трехнедельной гонки. Самый простой способ определить необходимость замены цепи – использовать тестер цепи, который измеряет, насколько растянута установленная на данный момент цепь. Хотя правильно обслуженная цепь технически может проехать 12 тыс. км, она становится менее эффективной и теряет 2 ватта мощности на каждый процент удлинения.

Более того, пыль и грязь, налипающая на смазку цепи, выступает в роли шлифовальной пасты, в результате чего штифты и ролики изнашиваются. По мнению Смита, увеличивается расстояние от центра до центра каждого звена цепи, и такая цепь преждевременно изнашивается. Поэтому, вместо $50 за новую цепь вам придется отстегнуть $300 или больше за новую цепь, звезду и кассету.

Вы. Должны. Чистить. Свою. Цепь. Чтобы поддерживать цепь в оптимальной форме, вам необходимо постоянно ее чистить. У каждого профессионала и любителя есть свой предпочтительный метод. Например, одни механики используют специальный набор для смазки цепи, наполненный обезжиривающей жидкостью, а другие считают, что достаточно просто протереть цепь чистой хлопковой тряпкой после каждого заезда; когда цепь сильно загрязнена, можно использовать нейлоновую щетку и горячую воду с жидким мылом для очистки.

Если вы по каким-то личным причинам не можете чистить цепь сами, везите велосипед в ближайший сервис, либо просто опустите цепь в бутылку, наполненную обезжиривателем. После очистки цепи просушите и смажьте ее, удаляя излишки.
