Рулевая колонка: конструкция и принцип работы

Один из элементов системы рулевого управления – рулевая колонка, на которой, собственно, и закреплен руль. Деталь это достаточно живучая, ломается редко, так что вполне может проработать столько же, сколько ездит сам автомобиль. Однако иногда и она выходит из строя, и тогда для адекватного ремонта нужно точно знать ее устройство и принцип работы.

Срок службы рулевой колонки во многом зависит от состояния смежных узлов. Поэтому лучшей профилактикой проблем будет поддержание автомобиля в технически исправном состоянии и своевременное устранение поломок.

Устройство, схема и принцип работы рулевой колонки

Назначение рулевой колонки – передавать поворот (крутящий момент) от рулевого колеса на рулевой механизм (рейку и редуктор либо датчик угла поворота). В принципе, изначально это довольно простое устройство, которое со временем усложнилось и получило дополнительные опции.

Функции рулевой колонки в современном автомобиле:

  1. Основная – передача угла поворота от руля на рулевую рейку;
  2. Демпфирование ударов и вибрации, которые не погасила подвеска;
  3. Фиксация дополнительного оборудования – замка зажигания, устройства блокировки и т.
    д.;
  4. Обеспечение безопасности при ДТП – рулевая колонка складывается при фронтальном столкновении, минимизируя возможные травмы водителя;
  5. Регулировка положения для дополнительного удобства.
Устройство рулевой колонки

1 – муфта соединения; 2 – нижний крестовидный (карданный) шарнир; 3 – промежуточный вал; 4 – верхний крестовидный (карданный) шарнир; 5 – вал; 6 – передний (нижний) кронштейн крепления колонки; 7 – труба колонки; 8 – задний (верхний) кронштейн крепления колонки; 9 – посадочное гнездо замка зажигания.

Схема устройства рулевой колонки включает в себя несколько элементов:

  1. Рулевой вал с карданным шарниром – основной несущий элемент. Благодаря шарниру вал может изменять положение без потери функциональности, он же служит дополнительным элементом безопасности;
  2. Рулевой демпфер – небольшой амортизатор, гасящий колебания от дорожных неровностей. Помимо удобства он обеспечивает еще и лучшую управляемость;
  3. Кожух – защитный пластиковый чехол, соединяющийся с рулевым валом с помощью подшипника;
  4. Дополнительные элементы – замок зажигания, подрулевые переключатели, электрические контакты для них;
  5. Противоугонный блокиратор;
  6. Устройства регулировки положения;
  7. Крепежные элементы.

Принцип работы очень прост:

  1. При повороте руля основной вал рулевой колонки поворачивается на тот же угол;
  2. Дополнительный вал, с которым рулевая колонка соединена карданным шарниром, поворачивается вместе с ней;
  3. Далее крутящий момент переходит на рулевой механизм (шестерня-рейка) или считывается датчиком угла поворота;
  4. Поворот передается на рулевую рейку, дополнительно усиливается ГУР или ЭУР;
  5. От рейки через тяги поворачиваются колёса автомобиля.

Дополнительные функции – это, в основном, различные конструкторские решения для безопасности. Рулевая колонка может складываться за счет карданного шарнира, а также благодаря специально спроектированным точкам излома и деформации.

Регулировка рулевой колонки

Регулировка – это изменение положения руля, чтобы обеспечить максимальное удобство водителю. Колонку можно регулировать благодаря дополнительному валу: если бы она соединялась с рулевым механизмом напрямую, ее положение уже было бы невозможно изменить.

Собственно, именно так и проектировались первые автомобили, и только спустя некоторое время конструкторы придумали, как обеспечить комфорт людям разного телосложения.

Основное, что нужно помнить — рулевую колонку нельзя регулировать во время движения. Даже совсем чуть-чуть. Автомобиль нужно остановить, и только тогда подгонять руль. Желательно, чтобы машина была максимально разгружена, без пассажиров в салоне и вещей в багажнике. И, конечно, стояла на ровной поверхности, не на горке. Тогда не придется еще десять раз регулировать руль.

Регулировка может включать как настройку «вылета» рулевой колонки так и устранение люфта, когда при повороте руля до определенного угла колёса не двигаются. Небольшой люфт выставляется специально, но при слишком неотзывчивом руле нужно провести регулировку.

  1. Для регулировки «вылета» нужно найти рычаг фиксатора, он находится снизу под рулем. Нажатие на рычаг снимает фиксацию рулевой колонки, и ее можно подвинуть в удобное положение.
    После этого рычаг поставить на место и убедиться, что он действительно встал как надо.

    Регулировка вылета рулевой колонки (1 -рулевое колесо; 2 — рулевая колонка; 3 — рукоятка регулировки)

    Рекомендуемое расстояние от человека до рулевого колеса

  2. Регулировка люфта делается с помощью затяжки винта на рулевом редукторе. Регулировочный винт нужно затягивать или отпускать, пока угол холостого (свободного) хода руля не будет около 10-15 градусов. Эта работа вполне под силу самому автовладельцу, для нее не нужно ни подъемника, ни специального оборудования, хватит отвертки и пары гаечных ключей.
Винт регулировки люфта рулевой колонки

На видео, ниже, подробно показано как сделать регулировку люфта рулевой колонки.

Регулировка рулевой колонки делается обычно после ТО (если нужно), ремонта каких-либо деталей рулевого управления, после изменения положения водительского сиденья, а также как необходимая мера при появлении сильного люфта.

Основные неисправности рулевой колонки, ремонт

Если не учитывать повреждения при ДТП, серьезных поломок у рулевой колонки практически не бывает. Основные неисправности – износ подшипников, сальников, втулок, крепежных элементов кронштейна, шлицевых соединений, карданных шарниров. Может расшататься защитный кожух, а также износиться резьба на верхнем валу, на которую крепится руль.

Неисправности обычно проявляются так: появляется стук, вибрация, люфт, иногда неприятный скрип и хруст при повороте. Часто стук и биение в рулевой колонке путают с поломкой рейки, но на самом деле можно обойтись более дешевым ремонтом.

В каких случаях рулевую колонку можно отремонтировать:

  1. Износ подшипников. В этом случае подшипники можно заменить: разобрать колонку, снять (выбить) старый, запрессовать новый. Если есть инструменты и навык, сделать это можно самостоятельно;
  2. Износ кардана (он же «крестовина»). Тут без вариантов – под замену идет вся колонка. Попутно необходимо выяснить, что привело к проблеме, и устранить причину;
  3. Ржавчина на шлицевом соединении. Речь идет о шлицах карданного вала, который еще называют травмобезопасным. Причина появления ржавчины – влага на коврике под ногами водителя, которая протекает прямо на карданный вал. Если ржавчины немного, ее можно сошлифовать, если коррозия зашла далеко – придется менять весь узел.
  4. Износ резьбы крепления руля. Причина чаще всего – ржавчина из-за повышенной влажности и слишком резкая манера вождения. В этом случае меняют вал, резьбу восстановить невозможно.

Разборка и самостоятельный ремонт рулевой колонки – задача не самая простая. Для этого нужны инструменты и оборудование, а далеко не у каждого автовладельца есть персональный гараж со всем необходимым. Так что если нет возможности менять запчасти на рулевой колонке самостоятельно, лучше обратиться в сервис. Работа «на коленке» себя не оправдывает ни затратами времени и сил, ни надежностью результата.

Как и любая другая деталь автомобиля, рулевая колонка будет работать долго, но для этого ей нужен нормальный сервис. Соблюдение простых правил эксплуатации позволит ей служить без каких-либо проблем. Сама конструкция колонки настолько простая и надежная, что сломать ее довольно сложно.

Рулевое управление автомобиля устройство, принцип работы

Рулевое управление автомобиля это то, без чего не может обойтись ни один автомобиль.

И даже смотря фантастические фильмы, где показаны чудо автомобили, которые без участия водителя перемещаются по городу, мы понимаем, что мы еще долго не сможем отказаться от ручного управления автомобиля, а также влияния водителя на его управление.

Хотя можно с уверенностью сказать, что рулевое управление автомобиля постоянно совершенствуется и в одной из Западных стран уже появились экспериментальные образцы автомобилей, которые на не сложных участках дорог могут двигаться без участия водителя.

Так же можно заметить, что сама философия рулевого управления автомобиля постепенно меняется и вместо привычного рулевого колеса на некоторых экспериментальных машинах можно наблюдать обыкновенный джойстик, который так нам привычен в игровых приставках.

Но давайте из прошлого вернемся в повседневную жизнь и рассмотрим рулевое управление, которое устанавливается на современных автомобилях.

Но прежде давайте дадим ему определение.

Немного теории

Если говорить простым языком, то рулевое управление автомобиля необходимо для обеспечения его движения в направлении, которое задал водитель.

Принципиальную схему рулевого управления Вы можете наблюдать ниже,

и можно с уверенность сказать, что данная схема по основным своим моментам уже долгие годы остается неизменной.

Какое оно бывает

Вы уже, наверное, заметили, что в современном рулевом управлении в комплекте идет электро усилитель руля.

В других комплектациях может идти гидроусилитель руля, а может и вообще, никакого усилителя нет, что характерно для бюджетных автомобилей.

Так же стоит заметить, что диаметр рулевого колеса может быть разным. Для легковых автомобилей такие показатели рулевого колеса могут быть в пределах от 380 мм до 425 мм.

Для грузовых автомобилей в пределах от 440 мм до 550 мм.

В некоторых автомобилей вообще предусмотрена замена рулевого колеса на «вкус» водителя.

Такая замена происходит за доли секунды и обычно это характерно для спортивных автомобилей, где руль стандартного диаметра необходимо заменить на руль меньшего диаметра.

Устройство рулевого управления автомбиля

Чтобы лучше понять устройство рулевого управления автомобиля, давайте разберем подробней назначение его основных узлов и деталей.

Рулевая колонка

Рулевая колонка предназначена для соединения рулевого механизма с рулевым колесом.

Основой рулевой колонки есть рулевой вал, в котором конструктивно предусмотрено несколько шарнирных соединений.

Рулевая колонка может регулироваться иеханическим или электрическими способами (на современных автомобилях). Регулировка может производится, как по вертикали, так и по длине.

Рулевой механизм

Рулевой механизм представляет из себя различные виды специальных редукторов, основная задача которых лежит в увеличении усилия, которое приложил водитель на рулевое колесо и передачи данного усиления основном рулевому приводу.

Самыми распространенными являются реечные рулевые механизмы, которые нашли свое применение в рулевом управлении легковых автомобилях.

Принцип работы реечного механизма заключается в передачи крутящего момента через шестерню, которая установленная на валу рулевого колеса, на зубчатую рейку. В результате этого рейка двигается в разные стороны и в зависимости от стороны вращения рулевого колеса, через установленные рулевые тяги поворачивает автомобиль в нужную сторону.

Рулевой привод

Основная задача рулевого привода, это передать усилия от рулевого механизма на колеса и обеспечить тем самым поворот автомобиля под необходимым нам углом.

А также рулевой привод не дает возможность повернуть колесу в сторону при движении по неровным участкам дорог, когда подвеска автомобиля работает на максимальных режимах и колеса отрываются от поверхности дороги.

Для обеспечения более комфортного вождения автомобиля в рулевом управлении применяются специальные усилители. Данные усилители дают возможность водителю более точно и быстро управлять автомобилем, снижает его усталость.

В разных автомобилях в рулевом управлении могут применяться следующие виды усилителей:

  • гидроусилитель;
  • электро усилитель;
  • редко пневмо усилитель, электро гидроусилитель.

На современном этапе развития автомобилестроения в рулевых управлениях современных автомобилей больше получили распространение гидроусилители руля.

Однако в последнее время их начали заменяться электро усилителями, так как они более дешевы и не дорогие в обслуживании. А это в значительной мере влияет на общую стоимость автомобиля.

Как уже говорилось выше, в рулевом управлении современных автомобилей появляются новых возможности, которые значительно облегчают водить автомобиль.

Так в последнее время на автомобили от мировых брендов начали устанавливать адаптивные усилители рулевого управления, принцип работы которых основан на изменении усилия, которое необходимо приложить водителю к рулевому колесу в зависимости от скорости движения автомобиля.

Так же можно долго говорить про системы активного и динамического рулевого управления, которые устанавливаются на автомобили BMW и Audi.

В данных системах принцип их работы основан на изменении передаточного числа рулевого механизма в зависимости от скорости движения автомобиля.

Если продолжать тему внедрения новых технологий в рулевое управление автомобиля, то сейчас уже ни кого не удивишь возможностью машины самостоятельно припарковаться, Вам совершенно нет необходимости что-либо делать.

Так что трудно сказать какое будет рулевое управление автомобиля в ближайшие 10 – 30 лет, одно могу сказать, управлять автомобилем будет все удобней и легче.

Так же в ходе эксплуатации рулевого управления автомобиля могут возникнуть неисправности, устранить их может только своевременный ремонт рулевого управления.

Рулевое управление автомобиля с гидроусилителем — принцип работы, видео.

Какие бывают усилители рулевого управления?

Современный автомобиль сложно представить без усилителя рулевого управления. Ведь легкость вращения «баранки» — один из важнейших потребительских параметров. Разные производители предлагают различные варианты усилителей. Чем они отличаются друг от друга?

Первые усилители были использованы серийно в 30-х годах ХХ века на грузовиках. Тогда водитель уже с трудом справлялся с поворотами колес, несмотря на огромный диаметр «баранки», и даже помощнику шофера (тогда существовала и такая должность) помимо обязанностей по обслуживанию автомобиля добавили новую повинность – в крутых виражах он помогал крутить руль. По сути, машиной управляли «в четыре руки».

Пневматический усилитель руля

Поскольку в тормозах работал сжатый воздух, решение лежало на поверхности — сделать усилитель пневматическим.  Такие устройства были просты и дешевы, но очень шумны. При этом точно спрогнозировать, насколько надо крутить «баранку», чтобы вписаться в поворот, мог только очень опытный водитель. Дело в том, что пневматика работала по принципу «включено-выключено» — если руль повернуть чуть-чуть, усилитель не работал, на больших же углах «баранка» уже не сопротивлялась вращению, а уже сама рвалась из рук и колеса мгновенно выворачивались полностью. А попадись на дороге яма или выбоина, колеса из-за большой упругости воздуха могли повернуть, куда им вздумается.

Гидравлический усилитель руля

Поэтому в середине столетия воздух сменила жидкость. Гидравлические усилители лишены недостатков предшественника. Приводимый двигателем насос создает необходимое давление. Распределитель, связанный с рулевым валом, отслеживает угол поворота «баранки» и сопротивление на ней, дозируя количество масла, направляемого в дополнительное устройство, которое и поворачивает колеса. Оно может стоять отдельно от рулевого механизма или составлять с ним единое целое. В последнем случае гидроусилитель называют интегральным. Его-то в основном и применяют на легковых автомобилях — от «Лады» до «Мерседеса».

Гидроусилитель еще и сглаживает толчки от неровностей дороги, приходящие на «баранку». При этом «гидравлика» настолько эффективна, что позволяет удержать машину на дороге, даже если вдруг лопнет покрышка и сопротивление на рулевом колесе резко многократно возрастет. Улучшается маневренность — от упора до упора «баранку» крутить надо меньше.

Минусы гидроусилителя вытекают из его сложности. В нем необходимо контролировать уровень жидкости, следить за герметичностью магистралей, менять масло и т.п. Насос усилителя работает постоянно, независимо от того, поворачивает водитель руль или нет. Значит, двигатель теряет впустую ни много ни мало около 7% мощности (для городской микролитражки — существенная цифра). Давление в системе напрямую зависит от оборотов коленвала. Поэтому при маневрах на малых скоростях или при быстром вращении «баранки» производительности насоса не хватает. Руль, как говорится, «закусывает». А на трассе он, наоборот, становится «пустым», теряется «чувство дороги» — ведь при высоких оборотах мотора усилитель работает по максимуму, чтобы решить эту проблему применяют специальные устройства (насос с переменной производительностью, различные клапаны, модуляторы и т.д.), усложняя и удорожая и без того сложный механизм. Кроме того, вся система очень тяжелая. Покупателю это не принципиально, а вот конструктор для сохранения заданных параметров автомобиля (ресурс, максимальная скорость и т.д.) вынужден увеличивать мощность двигателя, усиливать другие элементы, что в свою очередь удорожает машину.

Электрогидроусилитель

Электрогидроусилитель лишен большинства недостатков «чистой» гидравлики. Такие устройства устанавливаются, например, на «Ford Focus» второго поколения. По конструкции электрогидравлический усилитель аналогичен гидравлическому, но только давление в нем создает насос, приводимый не двигателем машины, а собственным электромотором. Его работой руководит электроника. Иногда водитель даже сам может выбрать режим работы. Например, «городской» (руль работает легче) или «движение по трассе» (руль становится «тяжелее», что повышает точность управления на высоких скоростях). Производительность электрогидроусилителя не зависит от оборотов мотора, его мощность теряется только на привод генератора, но масса системы в целом и ее сложность остаются на прежнем уровне. Таким образом, электрогидроусилитель – переходный вариант от гидравлики к электроусилителю.

Электроусилитель руля

Электрический усилитель год от года все популярнее. Им оснащены большинство автомобилей последних моделей. Его конструкция проще, чем у гидро- и электрогидроусилителя — электромотор просто доворачивает рулевой вал.

Электроусилитель компактен и расположен на рулевой колонке. Командует им электронный блок, собирающий и обрабатывающий сигналы от нескольких датчиков (углы и скорости поворотов «баранки», скорость автомобиля, обороты двигателя и т.п.). Такой усилитель в целом легче и проще своих предшественников, не требует обслуживания‚ но усилие на руле многим водителям кажется искусственным. У них возникает ощущение управления автомобилем в компьютерной игре. Тем не менее большинство изготовителей работает над совершенствованием именно этой системы. Ведь кроме всего прочего, электроусилитель позволяет реализовать большинство новомодных функций: автопарковка, удержание машины в своей полосе, а также будущее использование автопилотов. А это значит, что электрические усилители – самые перспективные.

Рулевая рейка: устройство, виды, неисправности

Это своеобразный механизм, способный передавать усилия с руля на тяги. Грубо говоря, приспособление, которое позволяет синхронно поворачиваться колесам в сторону заданную рулем. Работает механизм достаточно просто. Необходимо понимать взаимосвязь, поворотное устройство вращает вал, от него вращения передаются на шестерню, а с последней движения передаются на зубчатую рейку. Таким образом, в зависимости от поворота руля, она двигается влево или вправо, а вместе с ней меняется и поворот рулевых тяг, которые прикреплены к поворотным кулакам.

В последнее время именно рулевой рейке, приписывается первенство среди всех систем управления.

Рулевая рейка

Устройство

Как и любой механизм, данная деталь состоит из нескольких элементов. Итак:

• Цилиндр, он же картер. Деталь, в которой размещается сама зубчатая рейка. Как правило, в современных авто стали использовать легкие сплавы, такие как алюминий.

• Шестерня, часть вала «приходящего» с рулевой колонки.

• Зубчатая рейка, которая для надежного сцепления с шестерней, имеет пружину.

• Различные сальники и фиксаторы по краям, для ограничения хода.

• Тяги, наконечники.

• Не забываем о подшипниках, они предотвращают появление люфта и обеспечивают легкие «маневры» самой рейки по корпусу.

Имейте виду, что в зависимости от модификации автомобиля, устройство может дополняться некоторыми дополнительными элементами. К примеру, это могут быть гидравлические цилиндры, электромоторы со своим набором деталей.

Одним из доп. элементов, может выступать планетарный механизм. Он позволяет изменять передаточное соотношение, то есть во время движения, в зависимости от того какая скорость, «планетарка» регулирует передаточное число шестерни. Улучшается управляемость, особенно на высоких скоростях, когда резкие повороты руля, не желательны. Впервые стали применять производители БМВ.

Виды

Ныне существует три разновидности подобного управления. Об их отличиях, узнаете далее. Так вот, виды:

1. «Голая», то есть механическая рейка.

Самый простой представитель среди всего рулевого управления. Как понимаете из названия, повороты колес осуществимы только с учетом приложенной силы водителя. Но, не думайте, что в связи с отсутствием «помощников», крутить руль будет сложно. Есть модификации, где смогли внедрить сменное передаточное число. Об его особенностях говорили выше.

Схема

Принцип работы в том, что на рейки есть специальные зубья и в зависимости от того, каким образом они устроены и зависит, «тяжесть» и «легкость» поворота руля.

Например, автомобили ВАЗ «Зубила» среди отечественного сегмента, «первопроходцы», первыми применили разный шаг зубьев. То есть, от середины до краев, шаг менялся, тем самым при малых оборотах руля, к примеру, на скорости, руль становился тяжелым. А при маневрировании на ограниченных площадках, руль наоборот вращался легче, из-за меньшего передаточного числа.

2. Рулевая рейка с гидроусилителем

Основное отличие от предыдущего варианта только в том, что в дополнение к той физической силе, которую прилагает водитель, прилагается и «помощь» гидроусилителя. Обеспечивается легкость вращения руля.

К примеру, попробуйте покрутить руль механической рейки и «гидравлики» на месте, разница будет ощутима. В первом случае, «баранку» не повернуть пальцем, во втором случае, это удастся с легкостью.

Рейка с ГУР и без

Принято считать, что гидравлические помощники повышают безопасность движения, основывают такие мысли на том, что во время движения при попадании колеса в яму, именно гидроусилитель примет и «погасит» удар. В случае с «механикой», воздействие передаются на «руки» и не известно, как поведет себя водитель.

Но, это и негативная сторона, ведь значительно ухудшается чувствительность управления.

Принцип работы гидравлики достаточно прост. «Мозги» ГУРа распределяют нужное количество давления и усилия на торсион и золотник. Последние направляют и нагнетают рассчитанное «мозгами» давление. В итоге, когда руль поворачивает, через золотник мгновенно впрыскивается масло в ту зону, в которую идет поворот. После обездвиживания руля или его поворота в другую сторону, масло меняет «позицию».

3. Рейка с электроусилителем

Электрическая рейка, принцип работы аналогичен предшествующей разновидности, но вместо гидравлики, помощь оказывает электромотор. В зависимости от модификации автомобиля, его класса и стоимости, различают несколько вариантов размещения мотора. Итак:

• Встроенный непосредственно в колонку.

• Установлен на валу.

• Третий вариант подразумевает размещение на зубчатой рейке.

Третий вариант размещения по праву считается наиболее безопасным, ведь первые два подразумевают установку на валу. А в случае, выхода из строя, колеса попросту не удастся вывернуть.

Что касается ЭУР в целом, то автомобили с такими механизмами, как правило, дороже. Ведь, в отличие от второго вида, здесь нет никаких шлангов, сальников, которые предотвращали утечку жидкости. И поэтому с точки зрения надежности, они выигрывают.

Неисправности и признаки

В общем, можно выделить около пяти основных проблем, которые могут подстерегать устройство рулевой рейки.

1. Деформация картера, если повреждения окажутся серьезными, не удастся повернуть колеса.

2. Разгерметизация корпуса, то есть попадает пыль, грязь, влага и тому подобное. Как правило, после этого, рейка долго не «проживет».

Порванный пыльник

3. Поломка зубьев рейки, шестеренок, «планетарки».

Поврежденные зубья вала

4. Износ деталей.

5. Потеря целостности смежных элементов рейки, например, трещина, нарушение геометрии, коррозия рулевых тяг, наконечников.

Коррозия

Признаки, свидетельствующие о том, что механизм в скором времени выйдет из строя или нуждается в ремонте:

• Появился стук даже на небольших кочках, который пропадает при «переносе» руля в крайнее положение.

• Пропало усилие при повороте руля.

• Произвольные вращения руля.

• Рулевое колесо перестало возвращаться в исходное положение, после поворота.

• Утечка жидкости из ГУРа, появление масляных пятен на пыльниках.

• Повышенная чувствительность руля.

Ссылки по теме:

ГУР или ЭУР — что лучше?

Какое масло лить в ГУР

Почему гудит ГУР

Рулевая колонка | ВелоСреда

Подробности
Просмотров: 39462

  Рулевая колонка велосипеда  предназначена для крепления и обеспечения, при помощи подшипников, свободного вращения вилки в рулевой (головной) трубе рамы.



  Рулевые колонки резьбового типа можно считать достаточно устаревшими. Но их до сих пор используют на некоторых городских велосипедах, а также на самых дешевых. Резьбовые рулевые колонки имеют резьбу на верхней прижимной чашке. Также резьба есть и на вставляемой вилке, на нее накручивается верхняя прижимная крышка закрепляя вилку, а вся эта конструкция фиксируется контргайкой. Сама вилка практически не выступает над верхним краем рулевой трубы рамы. Вынос руля для резьбовой рулевой колонки имеет клинообразный штырь, который вставляется внутрь рулевой трубы и расклинивается при затягивании центральным болтом. Такие рулевые колонки удобно регулировать по высоте, но из-за особенности конструкции у нее приходится постоянно подтягивать крепление выноса руля. Для сборки и разборки этой рулевой колонки потребуется разводной (или большой рожковый) ключ.






  Безрезьбовые рулевые колонки используются в настоящее время на большинстве современных велосипедов. У таких рулевых колонок вилка свободно вставляется в рулевую трубу рамы и выступает над верхним краем трубы достаточно высоко. Сверху на вилку надевается вынос руля и вся конструкция сначала стягивается "якорем", а затем фиксируется боковыми болтами. Чашки у безрезьбовых рулевых колонок впрессованы в раму, а нижнее кольцо напрессовано на вилку. На таких колонках используются разнообразные подшипники, картриджи (промподшипники), шариковые, игольчатые (в основном на дорогих велосипедах), может быть, что используют один шариковый и один игольчатый подшипники на одной рулевой колонке. На дешевых моделях велосипедов, чаще всего, используют насыпные подшипники, а в моделях среднего и высокого классов используют промподшипники (такие подшипники упрощают сборку рулевой колонки). Для сборки и разборки безрезьбовой рулевой колонки потребуется только ключами из велонабора, но ее достаточно сложно отрегулировать по высоте, для этого придется приобрести другой вынос руля.



Существуют три разновидности безрезьбовых рулевых колонок:

  • Неинтегрированная (традиционная) рулевая колонка - у нее чашки внешние и подшипники находятся вне рулевой трубы рамы.

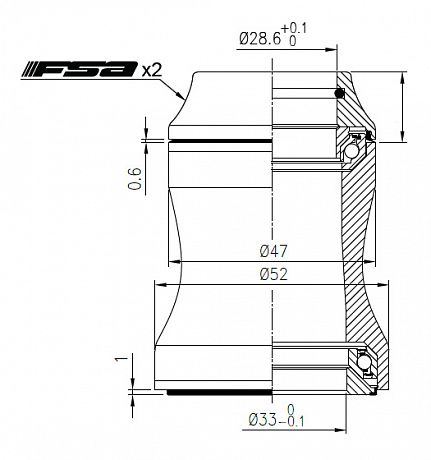

  • Полуинтегрированная рулевая колонка - имеет внутренние чашки и подшипники находятся внутри рулевой трубы рамы. Это самый распространенный вариант.

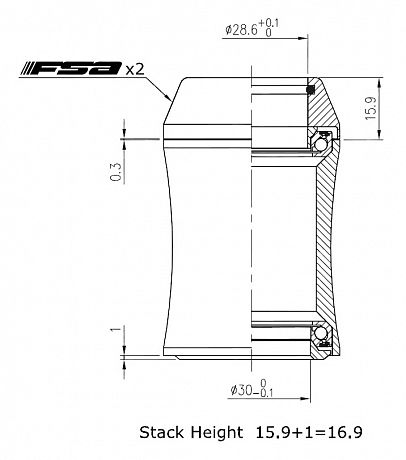

  • Интегрированная рулевая колонка - у нее вообще нет чашек, а промподшипники запрессованны прямо в рулевую трубу рамы.

Размеры рулевых колонок

Стандарты вилок

Стандарт вилки

Диаметр штока на выносе

(номинальный)

Диаметр штока

у основания

1" ISO

25.4 мм

26.43 мм

1" JIS

25.4 мм

27.03 мм

1⅛"

28.6 мм

30.015 мм

1¼"

31.8 мм

33. 0 мм

1.5"

38.1 мм

39.76 мм

1⅛" - 1.5" tapered

(конусный шток)

28.6 мм

39.76 мм



Рулевые колонки с чашками

(Неинтегрированные и полуинтегрированные)

Внутренний диаметр

рулевого стакана

Стандарт рулевой колонки

Тип рулевой колонки

29.9 мм

1" JIS

Неинтегрированная

30.1 мм

1" ISO

Неинтегрированная

33. 95 мм

1⅛" Standard

Неинтегрированная

36.95 мм

1¼" Standard

Неинтегрированная

41.4 мм

1" ZeroStack

Полуинтегрированная

44.0 мм

1⅛" ZeroStack

Полуинтегрированная

49.61 мм

1.5" Standard

Неинтегрированная

55.95 мм

1.5" ZeroStack

Полуинтегрированная



Интегрированные рулевые колонки

Внутренний диаметр

рулевого стакана

Стандарт рулевой

колонки

Тип рулевой

колонки

38. 15 мм

1" Cane Creek Integrated Standard

Интегрированная

41.1 мм

1⅛" Cane Creek Integrated Standard

Интегрированная

42.0 мм

1⅛" Italian/Campagnolo Integrated Standard

Интегрированная

47.0 мм

1¼" Integrated Standard

Интегрированная

52.1 мм

1.5" Integrated Standard

Интегрированная





Читайте также:

Инструменты для велосипеда

Как избавиться от скрипов в велосипеде

Как научить ребенка кататься на велосипеде

Все статьи раздела

Разница рулевых колонок и производители — КиберПедия

При кажущейся простоте и однотипности устройства такого узла как рулевая колонка, представленные варианты на рынке отличаются друг от друга, притом иногда весьма существенно.



Но на что может влиять рулевая колонка велосипеда в конечном счёте и какие параметры значимы? Среди всех известных производителей у данного велосипедного узла имеют значение:

  • Вес. Достаточно значимый параметр, который в конечном счёте оказывает влияние на конечную массу всего велосипеда. В гоночных и скоростных дисциплинах актуален минимальный вес для придания максимального ускорения и динамики, тогда как в экстримальных дисциплина дёрта или даунхила нужна максимальная прочность и вес не играет решающей роли. Обычно колеблется в пределах 100 граммов за рулевую в сборе.
  • Тип используемого подшипника. Подшипники могут быть просто насыпными, могут быть помещены в сепаратор или же быть запрессованными в отдельный закрытый корпус (промышленные подшипники). Так же не последнее значение имеет материал, из которого изговлены подшипники, влияющий в первую очередь на долговременное сохранение первоначальных характеристик.
  • Материал чашек, пыльников и т. п. Различные материалы обеспечивают разные характеристики, которые в конечном счёте сказываются на плавности хода, долговечности, сопротивляемости ударным нагрузкам и т.п. Под различные стили катания следует обращать пристальное внимание на используемые материалы, чтобы получить необходимую сбалансированную рабочую характеристику узла в целом. Чашки могут быть изготовлены из: из нержавеющей стали; из алюминия; из титана; из карбона; из пластика; из различных сплавов и полимеров; из различных комбинаций материалов.
  • Точность подгонки компонентов друг к другу. От этого параметра зависит долговечность рулевой колонки в целом, без необходимости обслуживания. А так же от качественного соответствия выигрывает плавность хода и неприхотливость повседневной эксплуатации.
  • Дизайн. Тонкий индивидуальный момент, который хоть и не оказывает никакого влияния на практические характеристики рулевой, но при этом зачастую остаётся "последним словом" в выборе данного компонента. Иногда излишне яркое, кричащее и чрез чур изощрённое исполнение видимых глазу внешних чашек может оттолкнуть от приобретения, несмотря на превосходные характеристики (или наоборот). А иногда рулевая колонка приобретается исключительно "в цвет" рамы.
  • Различные индивидуальные технологические решения того или иного производителя. В таком узле как рулевая колонка казалось бы сложно придумать что-то инновационное, однако некоторые производители: используют уникальное сочетание материалов для достижения определённых характеристик изделия; или же например запатентованное решение от Cane Creek с возможностью регулировать угол наклона поворотных полусферических чашек в некотором диапазоне под названием Angleset, а так же другие аналоги от прочих производителей с регулируемым углом наклона чашек.

Производителей рулевых колонок существует немало, однако среди всего многообразия выделяются лишь некоторые, зарекомендовавшие себя высоким качеством, ответственным подходом к изготовлению и многолетней репутацией среди велосипедистов.



Из таких брендов достойны внимания следующие: Acros, Blackspire, Cane Creek, Campagnolo, Chris King, FSA, Hope, Reset, Ritchey. Особенно заслуживают внимания те, которые знамениты многолетней историей в изготовлении исключительно рулевых колонок, например, фирма Chris King выделяется ручным процессом изготовления и проектирования каждой рулевой колонки в сборе, включая этап тщательной предпродажной проверки каждого изделия.



Кареточный узел.








Эта деталь является узлом подшипниковым, и присоединяется к раме при помощи шатунов. Благодаря ей шатуны получают возможность двигаться. Крепится каретка велосипеда, которую помещают в стакан кареточный, в месте пересечения нижней трубы с перьями байка.

Кареточный стакан, получивший наибольшее распространение, т.е. ходовой, размером 68 миллиметров, но выпускается деталь в нескольких размерах: 73 мм (установлен в горниках), 83 мм (в байках для фрирайда и других экстремальных видов) и 70 мм. Последний разнится с предыдущими резьбой. Использовался он продолжительное время на советских шоссейниках, а сегодня, это продукция компании Campagnolo. Вал кареточный велосипеда тоже выпускается различной длины: 110 миллиметров, 113; 118,5;122,5; 127,5мм.



Виды выпускаемых кареток

По типу, они выпускаются открытыми и закрытыми. Последние являются картриджем с подшипниками, находящимися в надежном корпусе, который крепится на раму.

Закрытые каретки

Широкое распространение объясняется защищенностью от проникновения внутрь грязи, воды и пыли. Это сохраняет деталь от образования ржавчина и засорения. Но ремонту эти неразборные детали не поддаются, поэтому им не требуется техобслуживание. В использовании каретки велосипеда несложные, поскольку перекоса они не допускают, регулировки не требуют. Новыми заменяются при износе.

Открытый тип

Каретка велосипеда открытая - вал, вращающийся благодаря установленным в чашки подшипникам. Помешается она в стакан рамы. Рассматриваемый вид противоположен картриджному, поскольку от воды и грязи он не защищен. Эти каретки велосипеда разборные, поэтому техобслуживание требуется часто: в них изнашиваются, а также перекашиваться подшипники, следовательно, придется их менять. Но, именно то, что они разбираются, т.е. пригодность к ремонту, дающая возможно вовремя смазать и перебрать подшипники, считается преимуществом открытого типа.

Складная рулевая колонка

Speedway, 32

Детали

Тип выходного вала:

3/4 дюйма, 20 шлицев

Информация

Если вы когда-либо сильно разбивались, вы знаете, что рулевая колонка может оставить большую вмятину в груди. Эти складные рулевые колонки не только безопаснее, но и намного проще в установке. Включает в себя легко устанавливаемый разъединитель рулевого колеса и конец монтажной тяги 3/4 дюйма. Длина регулируется от 32 до 42 дюймов.

Характеристики

  • Колонна от 32 до 42 дюймов, измеренная от конца вала до основания быстросъемной втулки
  • Быстроразъемная втулка добавляет дополнительные 2 дюйма к общей длине
  • Внешний диаметр основного корпуса составляет 1,125 дюйма
  • O .D. нижнего вала составляет 0,750 и 20 шлицевых
  • Шлицевой конец принимает различные карданные шарниры для крепления к рулевому валу или шестерне
  • O.D. главной втулки ступицы 2,525 ”
  • Н. фланца втулки ступицы составляет 3,17 дюйма.
  • Центральная линия колонны до конца резьбы на дюйма крепления на выступе составляет 3 дюйма.
  • Крепление на выступе регулируется вперед / назад в соответствии с требованиями заказчика.

    Важные сообщения

    • Получите БЕСПЛАТНУЮ доставку, если ваш заказ включает этот товар на сумму более 99 долларов! Наземная доставка только на территории США.

    Использование некоторых деталей запрещено в Калифорнии или других штатах с аналогичными законами / постановлениями.

    Получить тип данных столбца в Pandas - Python

    импорт панд как pd

    сотрудников = [

    ( «Стути» , 28 , «Варанаси» , 20000 ),

    ( 'Saumya' , 32 , 'Delhi' , 25000 ),

    ( «Аадитья» , 25 , «Мумбаи» , 40000 ),

    ( 'Saumya' , 32 , 'Delhi' , 35000 ),

    ( 'Saumya' , 32 , 'Delhi' , 30000 ),

    ( «Саумья» , 32 , «Мумбаи» , 20000 ),

    ( «Аадитья» , 40 , «Дехрадун» , 24000 ),

    ( 'Seema' , 32 , 'Дели' , 70000 )

    ]

    df = pd. DataFrame (сотрудники,

    столбцов = [ 'Имя' , 'Возраст' ,

    «Город» , «Заработная плата» ])

    df

    Рулевая колонка

    ▷ французский перевод

    рулевая колонка ▷ французский перевод - примеры использования рулевой колонки в предложении на английском языке Рулевая колонка регулируется по высоте и наклону.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
