Замена манетки на велосипеде: Как установить тормозные ручки и манетки

Содержание

Выбор манеток для велосипеда

Каждый владелец велосипеда, даже менее опытный, знает, что в механизме переключателя скоростей важным элементом являются манетки. Казалось бы, такая простая конструкция, благодаря которой происходит быстрое и лёгкое перескакивание цепи с одной звезды на другую (требуемую). При выборе манеток нужно понимать, что этот элемент позволяет устанавливать необходимую передачу в зависимости от требований райдера. Но их разновидностей не так чтобы мало, отчего и становится актуальным вопрос о том, как для велосипеда выбрать манетки.

Что такое манетки (шифтеры)

На велосипеде манетки или как иначе их называют шифтеры, размещаются внутри переключателя на рулевой трубе, рядом с тормозными ручками или совмещённые с ними. За счёт ослабления или натяжения тросика происходит изменение положения переключателя, который отвечает за выбор передач, то есть перебрасывает цепь с одной звезды на другую.

Каждый из шифтеров, по левую руку райдера и по правую, отвечает за передний и задний переключатели передач. Левый механизм шифтера отвечает за переднее переключение, а правый за заднее.

Переключатель начинает работу с нажатия ручки, которая приводит в движение рычаг. Последний в свою очередь, прокручивает блок, внутри которого накручивается или отпускается тросик, влияющий на машинку переброски цепи. Фиксатор в виде пружины, закрепляет трос.

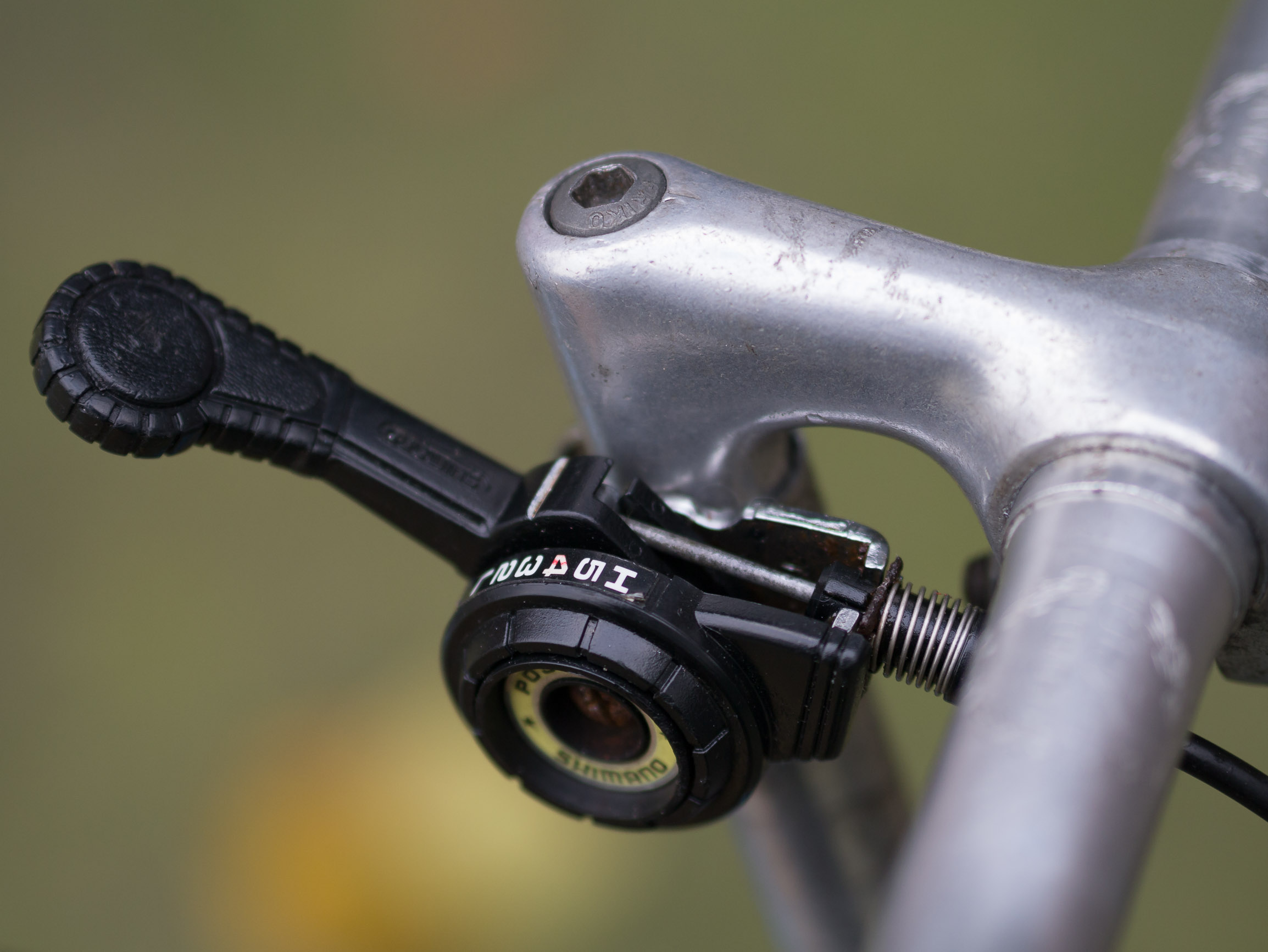

Разновидности шифтеров

В зависимости от велосипеда и действия внутреннего механизма, различают несколько разновидностей манеток:

Моноблок

Моноблок, цельная конструкция, включающая ручку для тормозов и шифтеры. Из-за меньшего веса, по сравнению с остальными, устанавливают на шоссейные велосипеды. Изменить значение переключателя, то есть переключение, возможно, смещением ручки параллельно рулевой трубе, а чтобы затормозить необходимо нажать её.

Также чуть иной конструкции ставятся на горные велосипеды бюджетного сегмента.

Существенными недостатками является:

  • несовместимость с гидравлическими тормозами;
  • невозможность замены только шифтеров или только тормозных ручек;
  • не всегда совместимы с задними переключателями.

Пистолеты

Пистолеты, схожи внешне с первым видом. Управление торможением и повышением передачи осуществляется при помощи одной ручки. Для повышения передачи ручку дергают в левую сторону, если это правая рука и наоборот, а торможение осуществляется нажатием ручки на себя. Для понижения используют второй, меньший рычаг.

Использовать такой вид переключателя для шоссейного велосипеда удобно, но стоимость данной конструкции немалая.

Триггеры

Триггерные шифтеры. Наиболее распространенные и использующиеся в большинстве велодисциплин. Расположены они в наиболее привычном месте на руле, почти горизонтально, параллельно рулю. Внутренний механизм этих манеток основан на выступающих рычажках, под большими пальцами руки. Один рычажок отвечает за повышение передачи, другой за понижение.

Положительными сторонами данного переключателя являются простота работы механизма, удобство использования в моунтинбайк дисциплинах и удобство в техническом обслуживании.

Грипшифты

Манетки-грипшифты. Схож с ручкой газа мототехники. Механизм работы основан на прокручивании детали, имеющей вид барабана. Он перемещается вокруг оси рулевой трубы. По центру ручки имеется указатель, по которому ориентируются при смене передач. Некоторые модели оснащены “экраном” внутри, под стеклом которого видна выбранная в данный момент передача.

К достоинствам такого переключателя можно отнести дешевизну, простоту конструкции, лёгкость использования и быстроту ответной реакции.

К недостаткам относят случайные переключения, частые поломки прокручивающегося механизма. Ручка переключения занимает большой отрезок рулевой трубы.

Как самостоятельно заменить манетки

Как и всем составляющим велосипеда, механизму манеток необходимо проводить техническое обслуживание по мере их загрязнения, однако чаще всего шифтеры не нуждаются в регулярном сервисе. При появлении трескота, заедании или других проблем, можно провести переборку и чистку с дальнейшей смазкой. Но эти манипуляции стоит предоставить мастеру, потому как механизм чувствительный и предполагает аккуратных действий знающего свое дело человека.

Самостоятельная отладка механизма манеток

Если при плохой работе переключателя велосипеда чистка и смазка не помогают , то стоит задуматься о полной замене манеток.

Рассмотрим этапы разборки манетки:

  1. Снимаем корпус с рулевой трубы велосипеда. Откручиваем нижнюю часть корпуса и вынимаем, после чего откручиваем верхнюю часть;
  2. Далее можно увидеть верхние элементы, а именно храповой механизм с собачкой. Данный этап подразумевает чистку от грязи, если такова имеется и смазку элементов манетки;
  3. Щипцами откручиваем центровую гайку, вынимает рычаги и прижимающий элемент. Раскручиваем винтик, который держит остальной корпус с храповым механизмом и вытаскиваем его вместе с тросиком. Пластиковый элемент отделяем;
  4. Подтягивающую собачку разбирать не следует, так как сборка будет довольно долгая и трудоёмкая;
  5. Рычаги механизма необходимо раздвинуть, при помощи поддевания узкими клешнями пружины на месте стыка рычагов;
  6. Проводим чистку и смазывание элементов механизма;
  7. Сборка переключателя для велосипеда проводится в обратном порядке.

Итоги

Манетки – неотъемлемая часть любого велосипеда, имеющего более одной передачи на борту. Шифтера может быть два, отвечающих за передний и задний переключатели, может быть и один, в случае с современными трансмиссиями 1х10, 1х11, 1х12. В зависимости от стиля езды, выбирается подходящий тип манеток. Шоссейная дисциплина – пистолеты или моноблоки, горные дисциплины – триггеры, реже грипшифты.
Как и любой детали велосипеда, манеткам может потребоваться техническое обслуживание, которое при желании и опыте можно провести самому. Но в ином случае лучше довериться веломастеру.

Как я установил фрикционную манетку для планетарной втулки

Регулировка переднего переключателя

Передний переключатель встречается реже, чем задний. Велосипеды с таким устройством более дешёвые. Передний переключатель переводит цепь по звёздам системы. Передвигаясь из стороны в сторону, он толкает цепь на следующую звезду.

Устройство переднего переключателя.

  1. Рамка переключателя. Через неё проходит цепь, это главный элемент при переключении скоростей. Она движется по сторонам перед передними звёздами.
  2. Параллелограмм — непосредственно механизм (переключатель скоростей). Включает в себя пружину.
  3. Крепление к раме.
  4. Верхний ограничитель L.
  5. Нижний ограничитель Н.
  6. Крепление троса.

Основная проблема переднего переключателя — цепь задевает за рамку при езде. Устранить эту неполадку можно самостоятельно.

Настройка правильной работы механизма

  1. Для начала нужно впереди поставить на наименьшую звезду, а сзади на максимальную. Для этого крутите педали, нажимая на манетку.
  2. С помощью шестигранника №5 опустите винт, держащий тросик.

    Спускаем винт, держащий трос

  3. Возьмите отвёртку, найдите винт L. Двигайте рамку таким образом, чтобы расстояние от её внутренней части до цепи было приблизительно 4 мм.

    Регулируем правильное положение рамки, для этого крутим винт L

  4. Закрепите тросик обратно. Для этого натяните его пальцами и затяните винт, который прижимается к тросу.

    Держим трос рукой и фиксируем винт

  5. Теперь нужно настроить вторую звезду. Сначала на заднем переключателе поставьте наименьшую звезду, а передний перекиньте на старую.
  6. Посмотрите, задевает ли цепь внешние стороны рамки. Если проблема осталась, сильнее натяните трос с помощью барашка на левой манетке. Поворачивайте его против часовой стрелки до тех пор, пока цепь не примет нужное положение. Расстояние от неё до рамки должно быть приблизительно 3 мм.

    Натягиваем трос поворотом барашка против часовой стрелки

  7. Перейдите на третью звезду. Если цепь задевает рамку, то отвёрткой отрегулируйте винт Н. Нужно увеличить зазор, подвигая рамку наружу.

    Регулируем рамку винтом Н

Как переключать скорости на любом велосипеде от Мерида до дамской модели

Чтобы легко и комфортно кататься, прилагая при этом меньшие усилия, нужно правильно переключать скорость.

  1. Когда вы слышите посторонние звуки при переключении скоростей — передача не сработала. Нужно дожать рычаг манетки.
  2. Если вы решили покорить вершину, воспользуйтесь задним переключателем.
  3. Менять передачу лучше перед тем, как вы начнёте взбираться на возвышенность.
  4. Переключайте передачи в движении и не прыгайте сразу через несколько звёзд.
  5. В процессе смены скорости ослабьте давление на педали. Так переключение произойдёт плавно и корректно.

Как переключать скорости правильно — видео

Если перед каждым велосезоном проводить профилактику работы переключателя передач, то проблемы, связанные с трансмиссией, сведутся к минимуму. Ведь очень неприятно, когда механизм даёт сбой в пути. А настроить переключатель скоростей самостоятельно и устранить неполадки несложно даже новичку.

Источник

http://legkovmeste.ru/poleznye-sovety/kak-nastroit-pereklyuchenie-skorostey-na-gornom-ili-gorodskom-velosipede.html

Лучшие фирмы производители переключателей скоростей

Приведем самые распространенные фирменные системы для переключения передач, их особенности и область использования.

Shimano

Японская компания Шимано – один из признанных лидеров рынка в области производства велосипедных аксессуаров. Продукцию Shimano отличает следующее.

  • Сочетание хорошего качества со сравнительно невысокой стоимостью;
  • Система Tourney – отличный вариант для прогулочных великов и спокойной езды;
  • Saint, Deore, Slx – эти устройства применяют на великах различных категорий, рассчитанных вплоть до 33 передач.

Sram

Как и продукция Шимано, переключатели скоростей для велосипедов от Sram разделяются на спортивные и любительские.

  • ESP 3,0 – применяют в городских велобайках;
  • ESP 4,0/5,0 – по сравнению с профессиональными системами, не такие дорогостоящие. Применяются на туристических моделях велосипедов;
  • ESP 7,0 – профессиональная продукция, очень добротная и прочная.

Говорить, какая из этих фирм лучше, было бы некорректно. Все зависит от ваших личных предпочтений.

Типы переключения передач

Прежде чем производить настройку, определите, какое переключение передач у вашего велосипеда. Существует 3 основных типа переключателей.

  1. Механизм внешнего переключения.
  2. Механизм внутреннего переключения.
  3. Комбинированный тип.

Внутренний механизм переключения передач появился раньше, чем внешний. Прародитель многоскоростных втулок — английская компания Sturmey-Archer. Именно они создали первые двух и трехскоростные втулки, которые были выпущены в 1902 году.

Внутреннее переключение скоростей на горном велосипеде

Основа такой конструкции — планетарные втулки. В этом механизме не применяются кассеты. В трансмиссию входит всего 2 звезды: передняя и задняя. Весь механизм спрятан внутри. Обычно отсутствует и передний переключатель передач.

Такой механизм часто встречается на шоссейных, прогулочных, складных и городских велосипедах. Сама система находится внутри задней планетарной втулки. Такой тип переключателя скоростей можно наблюдать, например, у городского велосипеда Forward Surf (3 передачи скоростей).

Этот механизм сложно отрегулировать непрофессионалу. При необходимости лучше обратитесь в веломастерскую.

Внешнее переключение на скоростном велосипеде

Внешний тип принадлежит большинству многоскоростных велосипедов. Его используют как на горных, так и на городских прогулочных моделях. Механизм составляют переключатели передач и звёзды, образующие кассету или систему. Скорость меняется при помощи заднего и переднего переключателей.

Такой тип переключения скорости можно увидеть как на городском Forward Dortmund (7 скоростей), так и на горном велосипеде Forward Agris (24 скорости). Этот переключатель можно настраивать самому, изучив механизм.

Устройство ходовой части велосипеда, принципы работы — видео
