Где на раме велосипеда выбит серийный номер.
Отредактировано: 09.12.2017
Рассказывая о велосипедных замках в статье «Велосипедные замки. как защитить велосипед от кражи и спасет ли велозамок от угона» упоминался такой способ защиты велосипеда как: записать себе серийный номер, который выбит на раме и записан в техпаспорте.
У наших читателей часто возникают вопросы: «Что означают надписи, выбитые цифры и буквы на раме велосипеда?», «Где найти серийник на раме?» и «Что делать, если его вообще нет?»
Попробуем ответить на них.
Что означают выбитые на раме или других частях велосипеда буквы и цифры.
Давайте сразу уточнимся, что надписи, нанесенные на раме в виде наклеек, краски и т.п. наносит производитель и обозначает обычно все что захочет: начиная от названии модели байка до названий технологий производства труб рамы и другими рекламными «фишками».
Выбитые или выгравированные цифры и буквы не на самом видном месте и не так бросающиеся в глаза — это серийные номера рам.
Буквы и цифры на разных деталях могут означать как номер (например, есть номера на некоторых моделях дорогих вилок), так и заводскую маркировку характеристик детали или узла.
Например, на подседельном штыре гравируют его диаметр, минимальную глубину установки в подседельную трубу и т.д.
Где на велосипеде серийный номер.
Обычно серийник находится в следующих местах:
- Снизу рамы под кареткой. Место довольно неудобное, но там как раз очень часто его наносят производители. Если Вас останавливает полиция по какой-то своей ориентировке и просит показать номер велосипеда, то приходится его переворачивать и, не дай бог, труба грязная, еще и очищать грязь, чтобы прочитать буквы и цифры.
- Спереди на рулевой трубе. Тут все гораздо проще и удобней – можно быстро и удобно его посмотреть.
Первый и второй варианты — самые распространенные, но встречаются еще и следующие:
- На правом заднем пере или петухе, если он не съемный.
- На перекладине, соединяющей верхние части задних перьев и к которой крепятся заднее крыло и багажник (если она есть).
- На перекладине, соединяющей нижние части задних перьев и к которой крепится заднее крыло (если она есть).
- На некоторых двухподвесах встречался номер на нижней части заднего треугольника рядом с кареткой.
Это основные места, куда он наносится. Вполне возможно, что некоторые производители используют еще какие-либо части рамы, но нам больше о таких неизвестно. Если кто-то видел еще в каких-либо экзотических местах – пишите в комментариях, добавим и их.
Кстати, некоторые производители наносят номера в виде наклейки на одну из труб рамы. Как по мне, все же лучше выбитый или выгравированный, чем такая наклейка. А еще лучше оба сразу. По наклейке часто легче четко определить буквы и цифры, а штамповка их на металле более долговечна.
На велосипедах, выпускаемых в советское время на Харьковском Велосипедном Заводе (ХВЗ) номер состоял из двух частей: две отдельно стоящие цифры обозначали год выпуска, а остальные цифры – это сквозная нумерация выпущенных заводом рам. Их чаще всего наносили как раз на петухе (там, где крепиться ось заднего колеса).
Перепишите номер себе, а лучше всего сфотографируйте его и не выкидывайте техпаспорт и чек при покупке велосипеда в магазине.
Еще один нюанс: при переписывании себе номера внимательно смотрите на правильность букв и цифр, близких по написанию.
Это такие подобные в написании буквы и цифры как:
- Буква «O» и цифра «0»;
- Маленькая английская буква «L» и цифра «1»;
- Большая английская буква «Z» и цифра «2»;
- Русская буква «З» и цифра «3»;
- Большая английская буква «S» и цифра «5»;
- Большая английская буква «В» или русская «В» и цифра «8»;
- И другие подобные варианты.
Это особенно важно, если нужно найти серийный номер в базах угнанных велосипедов.
Есть еще один момент, связанный с серийными номерами. Некоторые производители ставят их на другие производимые детали и комплектующие. Так есть номера вилок, колесных втулок, переключателей передач и т.п. Если на вашем байке есть и они, запишите их себе. Всегда будет легче доказать, что это именно от Вашего велосипеда.
Что делать, если серийного номера велосипеда нет?
Тут ситуация сложнее.
Если велосипед покупался в нормальном магазине и есть реальный производитель с именем, то такой ситуации возникнуть не может в принципе. Все серьезные производители нумеруют свои рамы. Или этот экземпляр сделан в подпольном цехе «в Одессе на Малой Арнаутской» и выкрашен под популярную марку и модель.
Иногда китайские и другие “NoName” производители действительно лепят рамы без номеров. Их становится все меньше и меньше, но покупать такой велосипед – изначальный риск не только из-за отсутствия номера, но главным образом из-за качества байка и его комплектующих.
Если при покупке Вы осмотрели раму, и в тех местах, где должна стоять нумерация увидели затертые напильником или шлифмашинкой места – ну байк точно ворованный и Вы «скупщик краденного».
Причем, на дорогих европейских байках не просто стачивают болгаркой номер, а еще шпаклюют и красят это место. Так что нужно очень внимательно осматривать раму, если берете велосипед с рук или в интернете.
Здесь главный вопрос в том, что Вы не сможете через серийный номер доказать полиции, что это Ваш байк. Придется доказывать это другими способами. Это могут быть и свои секретные метки, и давнее фото себя любимого с великом и т.д. и т.п.
ᐈ Как определить размер рамы велосипеда :: Как узнать размер рамы велосипеда
Выбор правильного размера рамы — ответственный и важный процесс. Особенно, если речь идет о покупке велосипеда онлайн. Особенно, если нет возможности сходить в магазин и примерять интересующую модель. Определить размер рамы велосипеда может показаться довольно сложной задачей.
Здесь важно немного информации, терпения и правильный подход. В этой статье мы постарались собрать все самые проверенные методы. Они помогут без ошибок узнать подходящий размер рамы велосипеда. Мы верим, что изложенные ниже методы подбора позволят вам сэкономить кучу времени на возвраты и пересылки.
Что нужно знать при выборе размера рамы?
Как мы все знаем, размер четко взаимосвязан с ростом велосипедиста. Обычно все производители указывают размер рамы в буквенных значениях. Ниже мы дадим вам примерную таблицу соотношения роста и размера рамы. Каждый производитель понимает градацию размеров рам по своему. У каждого свой подход и система исчисления. Поэтому если марка велосипеда довольно серьезная, то к нему обязательна должна прилагаться таблица геометрии с подобной расшифровкой. Так что в таблица дает лишь ориентировочные данные, как определить размер рамы велосипеда по росту.
Перед тем как приступать к подбору, сразу хотим уберечь от одной досадной ошибки новичков:
- Не выбирайте большой велосипед, только потому, что Ваши отец или дед всю жизнь ездили на огромной “Украине” и им было вполне удобно.
ОСНОВНЫЕ ПАРАМЕТРЫ РАМЫ
Итак, вы уже знаете рост, вооружились рулеткой и готовы себя измерять. Но не торопите события. Сперва внесем ясность, что из себя представляет велосипедная рама. На первый взгляд, вещь довольно простая: несколько труб, соединенных между собой сварными швами, а то и вовсе без швов. Но за этой простой конструкцией стоят кропотливые расчеты инженеров. Они вложили в раму такие понятия, как Standover, ЕТТ и др. Они играют решающую роль и дают ответ, как узнать размер велосипеда. Как измеряются эти параметры, смотрите на рисунке ниже.
Самый базовый параметр подбора рамы горного велосипеда это Standover, а не длина подседельной трубы. Он показывает высоту рамы от пола до верхней трубы. Standover должен быть меньше длины ног минимум на 5 см.
- Совет. Чтобы правильно измерять длину ног, вам нужно стать вплотную к стене и зажать в промежности плоский предмет (например, книгу). Далее отметьте место касания верхней кромки книги о стену, затем отмерьте это расстояние от пола рулеткой.
В норме Standover должен быть ниже уровня промежности на 5-10 см. Если этот зазор будет больше, то вам нужна рама большей ростовки. Слишком низкая рама — не совсем плюс, так как во время катания могут быть проблемы со спиной и шеей, а этого лучше избежать.
Очень важный параметр — это размер ЕТТ. Простыми словами, это расстояние по горизонтали между рулевым стаканом и подседельной трубой. Кстати, этот размер считается основным при подборе шоссейного велосипеда. ЕТТ определяет длину и спортивность посадки. Этот размер нужно подбирать таким образом, чтобы посадка не была слишком растянутой, но и не слишком вертикальной. Важно найти золотую середину, иначе могут начать беспокоить спина или шея.
РАЗМЕР КОЛЕС ТОЖЕ ВАЖЕН
Удачно определить размер велосипеда поможет и правильный выбор колес. Если рост до 175 см, то вам подойдут колеса 26 и 27,5. Тем людям, чей рост от 175 см, отлично подойдут велосипеды 29 дюймов. Большие колеса обладают отличным накатом по прямой, а меньшие лучше маневрируют в условиях тесных городских улиц.
Подводя итог, хотим дать еще один ценный совет. Не стоит слепо следовать моде и приобретать не подходящий вам велосипед. Перед тем, как определить размер рамы велосипеда, ознакомьтесь с размерной сеткой производителя. Или доверьте задачу подбора нашим специалистам:)
Определите правильный размер рамы для своего шоссейного велосипеда
Независимо от того, новичок вы или опытный ветеран, каждый хочет чувствовать себя комфортно и безболезненно на своем велосипеде. Но как убедиться, что у вас правильный размер рамы шоссейного велосипеда? Советов столько же, сколько и людей, так как же мерить, и что означают эти мерки? Наш коллега Юрий объясняет, что нужно учитывать при покупке нового велосипеда и как определить правильный размер.
Размер рамы определяется по подседельной трубе. Это расстояние, измеренное между серединой нижнего кронштейна и серединой верхней трубы, параллельно подседельной трубе.
Классический способ измерения рамы.Часто это первое, на что обращают внимание при покупке нового велосипеда, и, конечно же, не без причины. Основываясь на размере рамы, вы можете оценить, подходит ли велосипед вашей длине больше или меньше.
«Старый» способ
Однако это «старый» подход к определению размера кадра. Есть много других аспектов и измерений, которые важны для определения того, какой из них подойдет лучше всего. Сначала вам нужно будет измерить себя, потому что все люди разные, поэтому, какой размер лучше, зависит не только от вашей длины.
Если вы высокого роста, но у вас относительно короткие ноги, то лучше использовать более компактную раму. Затем вы можете увеличить расстояние до руля с помощью более длинного выноса. Если вы невысокого роста, но ваши ноги относительно длинные, то, возможно, попробуйте более крупную раму.
Это лишь несколько примеров размеров, которые следует учитывать при выборе подходящего размера рамы. Так что измерьте себя, а затем отрегулируйте велосипед. Таким образом, ваш велосипед будет соответствовать вам лучше всего, а поездки будут намного комфортнее.
Верхняя труба
Верхняя труба — это (более или менее) горизонтальная труба между подседельной трубой и гарнитурой. Измерьте расстояние между серединой подседельной трубы и серединой гарнитуры. Наклонная рама имеет более диагональную подседельную трубу, чем горизонтальную.
В наши дни практически все гоночные рамы имеют наклонную верхнюю трубу.Вам необходимо измерить горизонтальную линию между гарнитурой и подседельной трубой, чтобы определить длину верхней трубы. Когда вы измерите диагональ верхней трубы, вы получите неверный результат.
Вот как правильно измерить наклонную верхнюю трубу.Головная трубка
Расстояние между верхом и низом гарнитуры. Если вы хотите иметь более удобную геометрию, выберите раму с более длинной рулевой колонкой.
В прошлом более крупные рамы также имели более длинную рулевую колонку. Это потому, что раньше это была единственная длина, которая могла варьироваться.
У UCI было правило, что расстояние между осями передних и задних колес должно быть ровно 1 метр, независимо от роста гонщика.
Вылет
Вылет — это ширина по горизонтали между кареткой и гарнитурой. Более длинный вылет увеличивает расстояние до руля, поэтому более глубокое положение.
Если вам нужна более глубокая аэродинамическая посадка на вашем новом велосипеде, обратите внимание на вылет рамы!Велосипеды для скалолазания и аэродинамические рамы часто имеют больший вылет. Поскольку нижний кронштейн и гарнитура находятся на разной высоте, проведите воображаемую вертикальную линию от нижнего кронштейна до той же высоты, что и гарнитура.
Измерьте оттуда. Вы можете себе представить, что это сложно сделать самостоятельно, поэтому, к счастью, производители часто измерили это для вас.
Стек
Стек — это расстояние по вертикали между кареткой и гарнитурой. Это воображаемая линия, которая вам нужна для измерения досягаемости.
Стек — это разница по высоте между гарнитурой и серединой каретки.Меньшее расстояние между кареткой и гарнитурой (стеком) означает более глубокое положение. Это часто бывает с аэродинамическими велосипедами.
Более удобное положение достигается, когда расстояние между ними больше, например, Trek Domane или Giant Defy имеют больший стек, чем другие модели.
Высота стойки
Расстояние между землей и верхней трубой. Если у вас наклонная рама, измерьте середину верхней трубы.
Измерьте высоту стойки от середины «наклонной» верхней трубы.Какой смысл измерять это? Представьте, что вы хотите слезть с велосипеда, но высота стойки слишком велика, это может быть опасно!
Что теперь делать?
Размеры влияют на вашу посадку. Размер рамы измеряется по подседельной трубе. Однако это не решает, является ли размер кадра правильным.
Стек и вылет так же важны, поскольку они также определяют ваше положение при езде. Чем выше стек, тем ниже ваш руль по сравнению с седлом. Однако вы можете использовать проставки, чтобы исправить это.
Чем больше вылет, тем больше расстояние между седлом и рулем и глубже посадка. Однако иногда это не так.
Два велосипеда с одинаковым вылетом могут иметь разное расстояние между седлом и рулем. Угол наклона подседельной трубы также влияет на вылет. Чем меньше угол, тем больше будет расстояние.
Эти размеры ни о чем не говорят, так кажется. Как и в случае с размером кадра, он не предлагает окончательного размера кадра.
Также взгляните на свое тело
Также взгляните на свое тело. Какой длины твои ноги? Ваш торс короткий или длинный? Вы гибки?
Последнее особенно важно при покупке нового велосипеда. Как правило, чем более вы гибки, тем глубже ваше положение без дискомфорта.
Кто-то, кто не может дотянуться до пальцев ног при наклоне с прямыми ногами, лучше справится с рамой с большим стопкой, так как это приводит к более вертикальному положению.
Для достижения идеального положения вы также можете отрегулировать некоторые компоненты велосипеда, такие как подседельный штырь, руль и длину шатуна.
Идеальную настройку велосипеда лучше доверить профессионалу.
В нашем магазине Mantel мы предлагаем велосипедные фитинги с программным обеспечением Shimano.
Как эффективно измерить велосипедную раму?
Вам трудно измерить раму велосипеда, потому что вы не знаете, с чего начать? Знание того, как измерить велосипедную раму, является хорошей практикой. Это удобно, когда вы планируете обновить свой велосипед.
Знание правильного процесса измерения рамы велосипеда поможет вам получить велосипед, который идеально подойдет вашему телу и обеспечит комфорт на протяжении всей поездки.
Содержание
- Каковы гарантированные способы эффективного измерения рамы велосипеда
- 1. Что вам нужно
- 2. Измерение рамы велосипеда
- 3. Размер рамы шоссейного велосипеда Размер рамы
- 5. Против шоссейного велосипеда. Горный велосипед
Против шоссейного велосипеда. Горный велосипед- Подседельная труба
- Измерение длины верхней трубы
. Помните, что размер рамы велосипеда равен длине подседельной трубы в см.
2. Измерение рамы велосипедаПри измерении размера рамы велосипеда следует начинать от середины рукоятки инструмента до верхней части подседельной трубы. Поместите конец рулетки на фактическую середину рукоятки вашего велосипеда.
Затем вы можете провести измерительную ленту до конца трубы и измерить до этой точки. Это даст длину подседельной трубы или размер рамы. Чтобы сделать измерение более удобным, вы также можете снять седло с верхней трубы и убрать его.
Обычный размер подседельной трубы составляет от 21 до 23 дюймов или от 53 до 58 сантиметров.
Измерив размер велосипедной рамы, вы можете решить, подходит ли он вам. В этом случае может помочь знание вашего роста и длины по внутреннему шву/внутренней стороне ноги, так как эти измерения часто используются в таблицах размеров велосипедов.
Измерить внутреннюю сторону ноги не сложно. На самом деле, сделать это легко, если вы знаете процесс. Вы должны измерить длину от пола до промежности вашего тела. При этом убедитесь, что ваши ноги разведены в стороны и вы босиком или в носках. Затем медленно разведите ноги примерно на шесть-восемь дюймов или на 15-20 см.
Вы можете использовать рулетку, чтобы найти это расстояние. Убедитесь, что вы измеряете реальную область промежности, а не только штаны. Короче говоря, вы должны измерить раму велосипеда под свой рост, чтобы получить правильную длину.
Получив длину внутреннего шва (в сантиметрах), вы можете получить идеальную длину подседельной трубы, умножив длину внутреннего шва.
См. инструкции для различных типов велосипедов ниже.
Что касается измерения роста, убедитесь, что вы сняли обувь и стоите у твердой и прямой стены. Вы можете использовать карандаш, чтобы отметить уровень вашей головы на стене. Затем используйте измерительную ленту, чтобы получить высоту маркировки.
3. Размер рамы шоссейного велосипедаШоссейные велосипеды известны своими сантиметровыми размерами. Вот почему у граждан США могут возникнуть проблемы с размерами, поскольку они привыкли к имперским. Хотя справиться с этим несложно.
Все, что вам нужно сделать, это умножить длину в дюймах на 2,54. Вы получите правильное измерение в сантиметрах.
Шоссейные велосипеды — один из самых важных типов велосипедов. Большую часть времени мы можем проводить в седле шоссейного велосипеда. Вот почему наше положение при езде обычно играет роль в нашем комфорте и производительности.
Получив длину внутреннего шва, вам нужно преобразовать ее, умножив число на 0,7, чтобы получить длину подседельной трубы.
Если вы покупаете велосипед с подседельной трубой, равной длине вашего внутреннего шва, велика вероятность того, что у вас возникнут трудности с вращением педалей.
Умножение на 0,7 сократит измерение, что сделает его идеальным для шоссейных велосипедов. Благодаря этому вы можете без проблем совершать велопрогулки в гору и длительные поездки.
4. Размер рамы горного велосипедаРамы горного велосипеда, с другой стороны, не указаны в дюймах. У них более компактные велосипедные рамы по сравнению с шоссейными велосипедами. Это дает гонщикам превосходный контроль, поскольку они могут двигаться и маневрировать на велосипеде даже на сложной местности.
Для горных велосипедов необходимо умножить длину внутреннего шва на 0,66. Этот тип велосипеда поставляется с более толстыми и объемными шинами. Если мы сравним его с более гладкими и обтекаемыми шоссейными велосипедами, mtb обеспечивает более высокий подъем или высоту над полом.
Вот почему я настоятельно рекомендую вам умножить длину внутреннего шва на меньшее число, чтобы получить правильный размер горного велосипеда и точно измерить размер рамы велосипеда.
Для этого можно использовать калькулятор или телефон.
Разница заключается в посадке, если сравнивать горные и дорожные велосипеды. Сидение на горном велосипеде позволяет вам сидеть более прямо, при этом ваши руки обычно расставлены шире. Это заставляет ваш вес смещаться дальше к спине.
Эта функция делает горные велосипеды идеальными для езды по неровным дорогам и другим каменистым участкам.
Поиск подходящего размера для вашего велосипедаПри измерении размеров велосипеда чувствовать себя неловко – это нормально. Балансировка — настоящее испытание, так как при этом можно упасть. Поэтому я настоятельно рекомендую обратиться за помощью к вашим друзьям или партнеру.
Измерив размер рамы велосипеда, вы можете купить идеальную раму шоссейного велосипеда. Убедитесь, что значения полностью соответствуют вашим расчетам. Цифры, которые вы получили в результате математических расчетов, будут соответствовать размеру велосипеда, идеально подходящему для вашего тела.
Вы также можете опробовать выбранный велосипед перед покупкой. Это обеспечит хороший комфорт. Покатайтесь на нем по парку или любому просторному участку, и вы можете регулировать сиденье, пока не заметите, что ваша нога слегка согнута, когда вы нажимаете на педаль.
Если вы все еще чувствуете себя неловко, когда достаете до педалей, вы всегда можете попробовать другие измерения, пока не определите для себя правильные.
Велосипеды для детей и подростковДетский велосипед относится к другой категории, так как в нем используются колеса размером от 12 до 26 дюймов. Вы должны оставить двухдюймовый зазор на самой верхней трубе для каждого детского велосипеда.
С другой стороны, велосипеды меньшего размера с размером колес до 20 дюймов будут иметь естественную узкую высоту стойки.
Для получения дополнительной информации об измерении рамы велосипеда вы можете посмотреть это видео.
Измерение других труб
Подседельная труба Ранее я упоминал подседельную трубу, и люди обычно интересуются ею.
Итак, что такое подседельная труба? Подседельная труба — это длинная труба, к которой крепится седло вашего велосипеда. Когда вы посмотрите на область вокруг этой трубы, вы заметите наклеенную этикетку с указанием размера рамы велосипеда.
Обычно находится на расстоянии 3 дюймов или 7,6 см от звездочки цепи. Однако не на всех рамах шоссейных велосипедов указаны их размеры. Именно тогда возникает необходимость в ручном измерении.
Измерение производится в двух единицах: дюймах и сантиметрах. А обычный размер велосипеда обычно колеблется от 48 см до 62 см. Нижний диапазон этого размера предназначен для невысоких гонщиков, а высокие байкеры используют 56 см и более.
Измерение длины верхней трубыВелосипеды раньше имели равномерно горизонтальные верхние трубы. Но сегодня эволюция дизайна привела к наклонной верхней трубе большинства велосипедов.

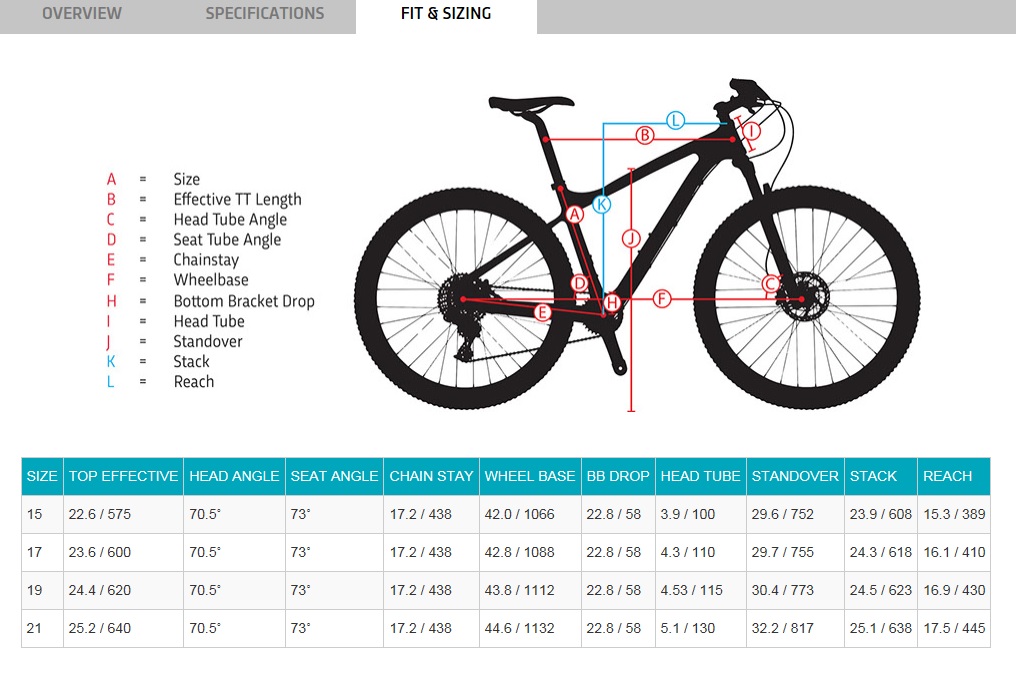

Вы можете посмотреть таблицу геометрии велосипеда, чтобы получить исчерпывающую информацию, включающую фактическую длину верхней трубы велосипеда.
Однако, если вам нужны стабильные и надежные измерения, вам также необходимо оценить длину горизонтальной трубки крышки. В большинстве геометрических диаграмм и таблиц это называется виртуальной длиной верхней трубы или горизонтальным зазором между центральной линией рулевой трубы и подседельным штырем.
Для измерения потребуется использовать приложение клинометра или уровень. Это обеспечит горизонтальность измеряемой линии.
- Стек и досягаемость
Большинство производителей обычно маркируют размеры вылетов и стопки для каждого велосипеда. Преимущество этих значений заключается в том, что они не связаны с рамой с точки зрения дизайна. Кроме того, они также могут измерять вертикальные расстояния между двумя основными точками контакта: верхней частью рулевой трубы и нижним кронштейном.
Досягаемость — это горизонтальное расстояние между этими двумя точками. Для измерения потребуется ваш спиртовой уровень. В конце уровня можно разместить отвес.
Убедитесь, что кончик нити на конце симметричен, а шнур свисает прямо. Если вы этого не сделаете, ваши измерения могут быть ошибочными.
Затем вы можете выровнять верхний край вашего уровня со средней линией на самой верхней части рулевой трубы вашего велосипеда. Осторожно перемещайте линию вперед и назад, пока не заметите, что водопроводная линия встречается с серединой нижнего шпинделя кронштейна.
Затем вы можете измерить зазор между верхней частью отвеса и рулевой трубой. Это даст вам измерение охвата.
- Измерение углов головы и подседельной трубы
Далее мы поговорим об углах подседельной трубы и рулевой трубы. Эти две вещи являются решающими факторами, определяющими правильное и плавное управление. Обычно более прямой угол приводит к более быстрому управлению. Приложение клинометра было бы очень практичным в этой области.
Если у вас прямая подседельная труба, будет легко измерить угол подседельной трубы вашего велосипеда.
Сделайте это, выровняв свой телефон и прочитав число в приложении клинометра. Убедитесь, что велосипед находится в вертикальном положении. Также лучше, если он будет стоять на горизонтальной поверхности для более точного анализа.
Если вы заметили перегиб в подседельной трубе вашего велосипеда, вам нужен прямой обод, точно повторяющий линию между самой нижней оболочкой кронштейна и верхней частью подседельной трубы. Используйте эту часть, чтобы настроить свой смартфон.
Заключение Теперь, когда я рассказал все, что вам нужно знать о том, как измерить велосипедную раму, вы можете заняться своими делами. Водители могут использовать рулетку, например самоблокирующуюся рулетку Amazon Basics, чтобы упростить свою работу.
